Teoria das Estruturas I

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

ORIENTAÇÕES PARA O TRABALHO PRÁTICO

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Teoria das estruturas I.

1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise de um perfil submetido ao esforço de tração e a compressão axial.

A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir.

Use uma casa após a vírgula para todos os cálculos.

2. RECOMENDAÇÕES GERAIS

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

• É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
• Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.
• Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de calculo via AVA Univirtus.

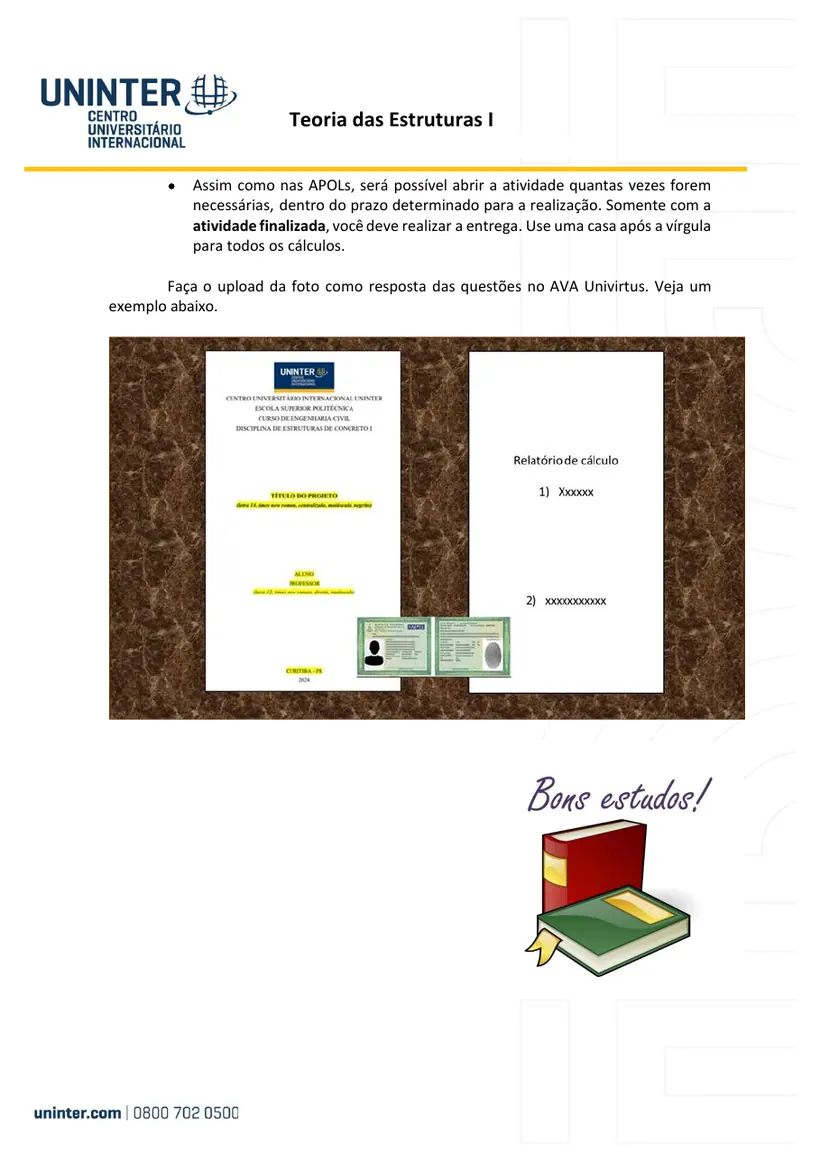

• Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega. Use uma casa após a vírgula para todos os cálculos.

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

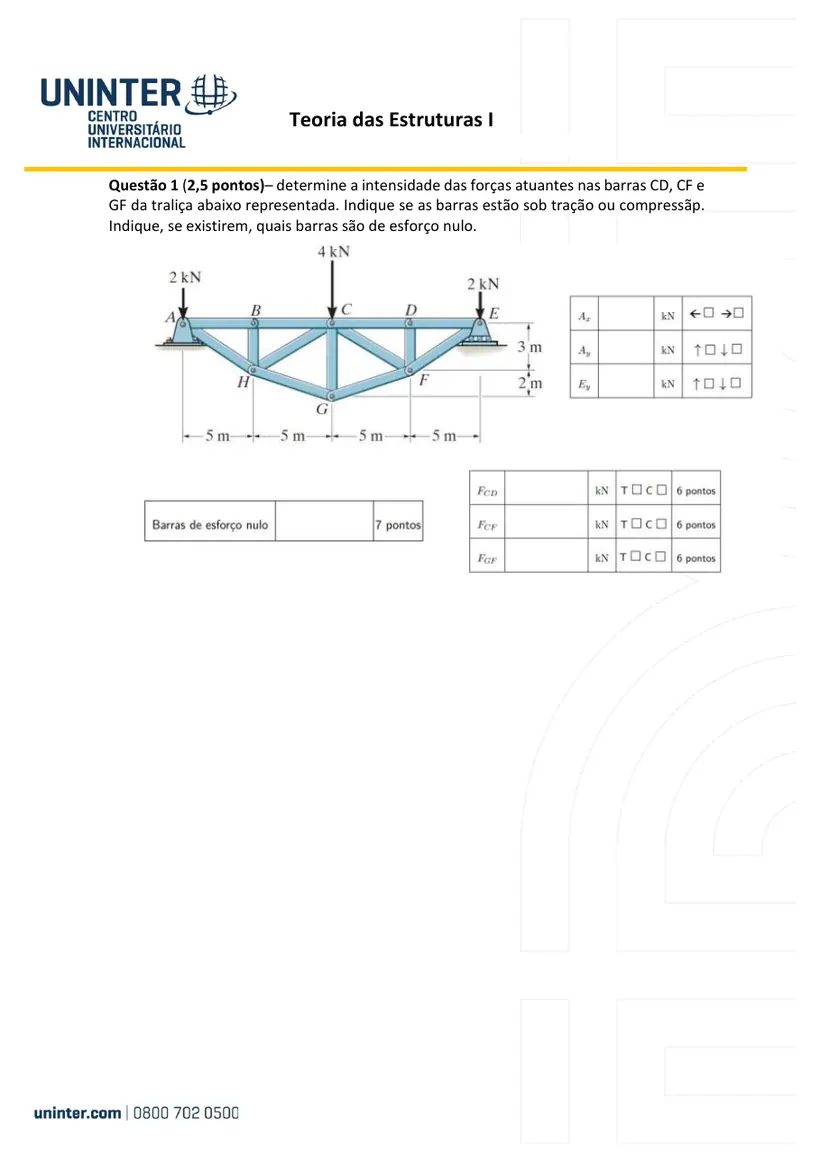

Questão 1 (2,5 pontos)– determine a intensidade das forças atuantes nas barras CD, CF e GF da traliça abaixo representada. Indique se as barras estão sob tração ou compressãp.

Indique, se existirem, quais barras são de esforço nulo.

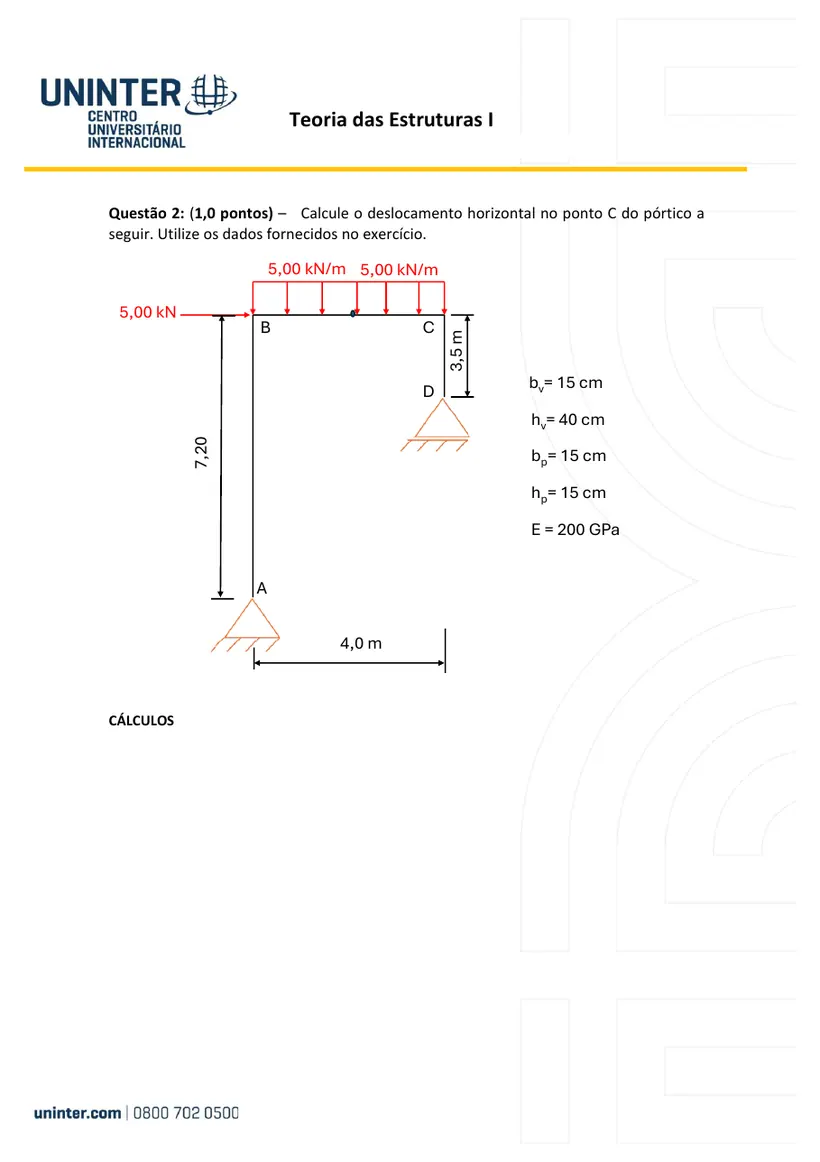

Questão 2: (1,0 pontos) – Calcule o deslocamento horizontal no ponto C do pórtico a seguir. Utilize os dados fornecidos no exercício.

5,00 kN/m 5,00 kN/m 5,00 kN

B C

A 4,0 m

CÁLCULOS

(0,5 pontos)
