ORIENTAÇÕES PARA O TRABALHO PRÁTICO
Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Estruturas Metálicas.
_1. OBJETIVO
A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise de um perfil submetido ao esforço de tração e a compressão axial.
A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir:
_2. PROCEDIMENTOS
Use uma casa após a vírgula para todos os cálculos.
OS CÁLCULOS DEVERÃO CONSTAR NO MEMORIAL PARA VALIDAR
AS QUESTÕES.
O TRABALHO DEVE SER MANUSCRITO!
NÃO SERÁ ACEITO TRABALHO
DIGITADO!
(VALOR 5,0 pts.)

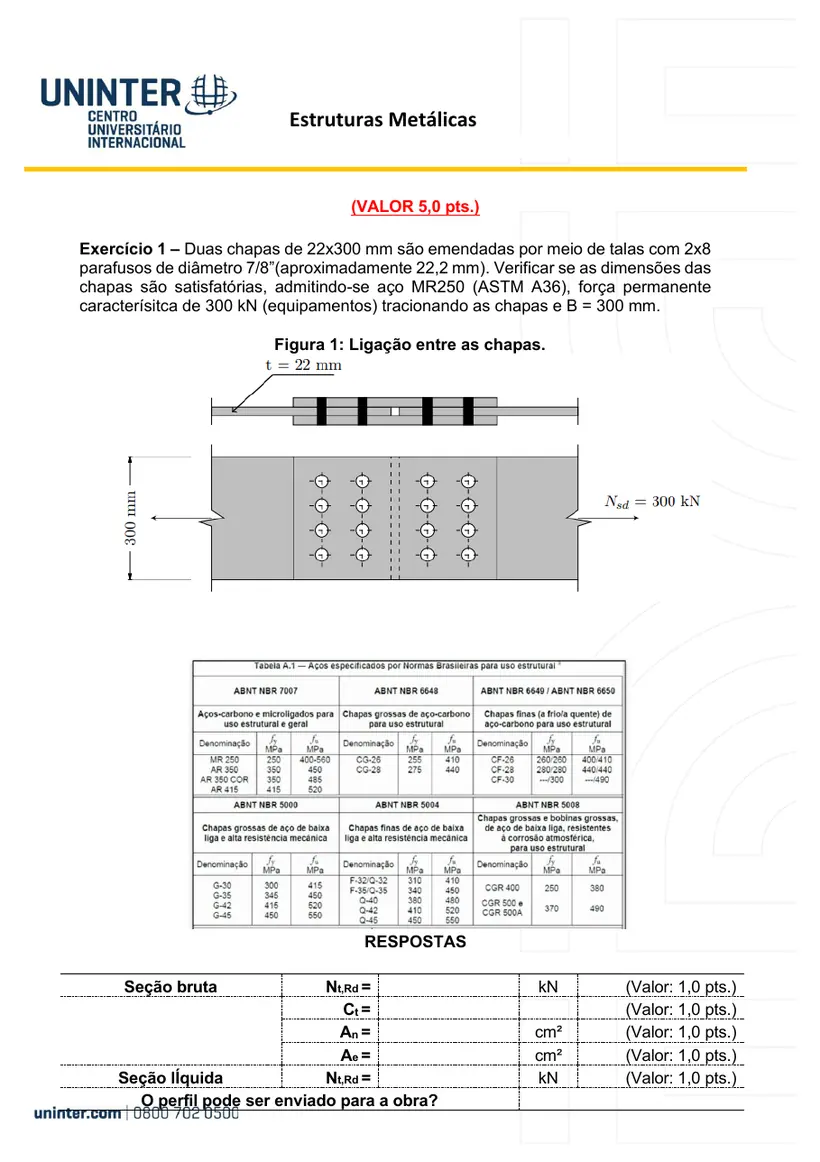

Exercício 1 – Duas chapas de 22x300 mm são emendadas por meio de talas com 2x8 parafusos de diâmetro 7/8”(aproximadamente 22,2 mm). Verificar se as dimensões das chapas são satisfatórias, admitindo-se aço MR250 (ASTM A36), força permanente caracterísitca de 300 kN (equipamentos) tracionando as chapas e B = 300 mm.
Figura 1: Ligação entre as chapas.
RESPOSTAS
| Seção bruta | N_t,Rd = | kN | (Valor: 1,0 pts.) |
|---|---|---|---|
| C_t = | (Valor: 1,0 pts.) | ||
| A_n = | cm² | (Valor: 1,0 pts.) | |
| A_e = | cm² | (Valor: 1,0 pts.) | |
| Seção lÍquida | N_t,Rd = | kN | (Valor: 1,0 pts.) |
| O perfil pode ser enviado para a obra? |

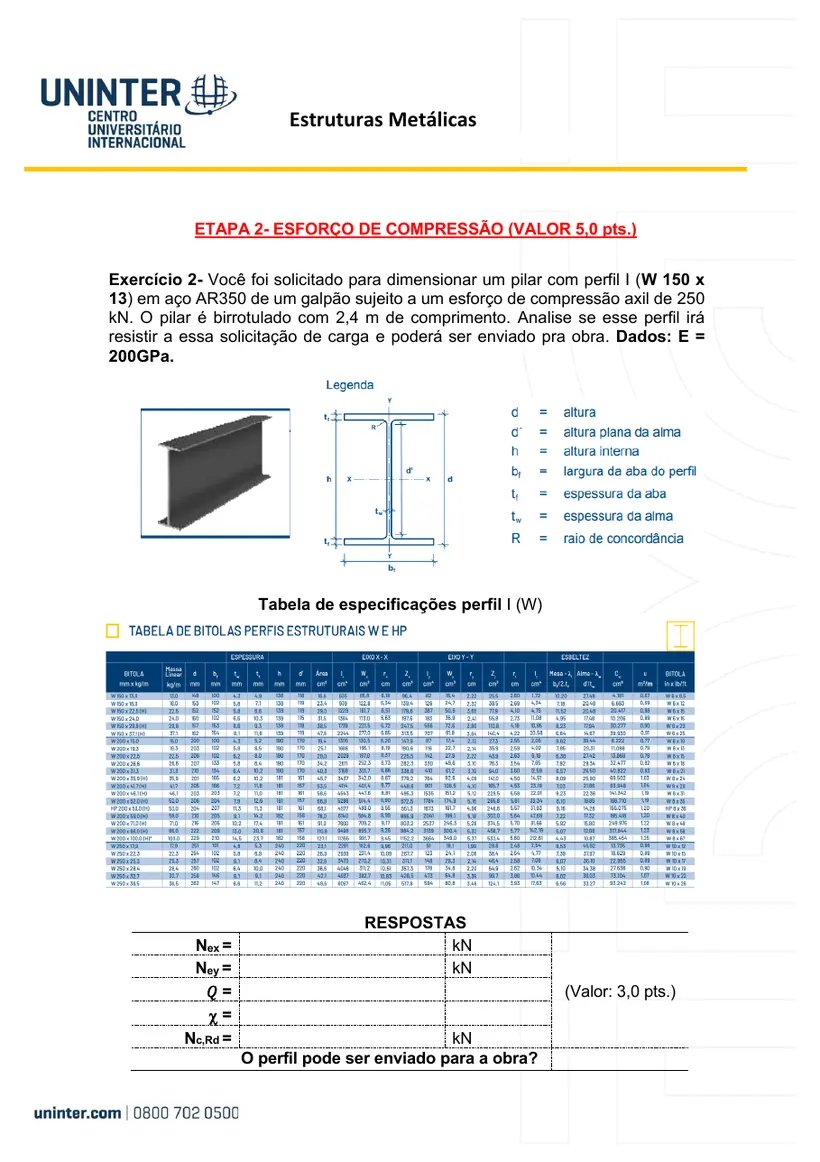

ETAPA 2- ESFORÇO DE COMPRESSÃO (VALOR 5,0 pts.)
Exercício 2- Você foi solicitado para dimensionar um pilar com perfil I (W 150 x em aço AR350 de um galpão sujeito a um esforço de compressão axil de 250 kN. O pilar é birrotulado com 2,4 m de comprimento. Analise se esse perfil irá resistir a essa solicitação de carga e poderá ser enviado pra obra. Dados: E = 200GPa.
Tabela de especificações perfil I (W)
RESPOSTAS
O perfil pode ser enviado para a obra?

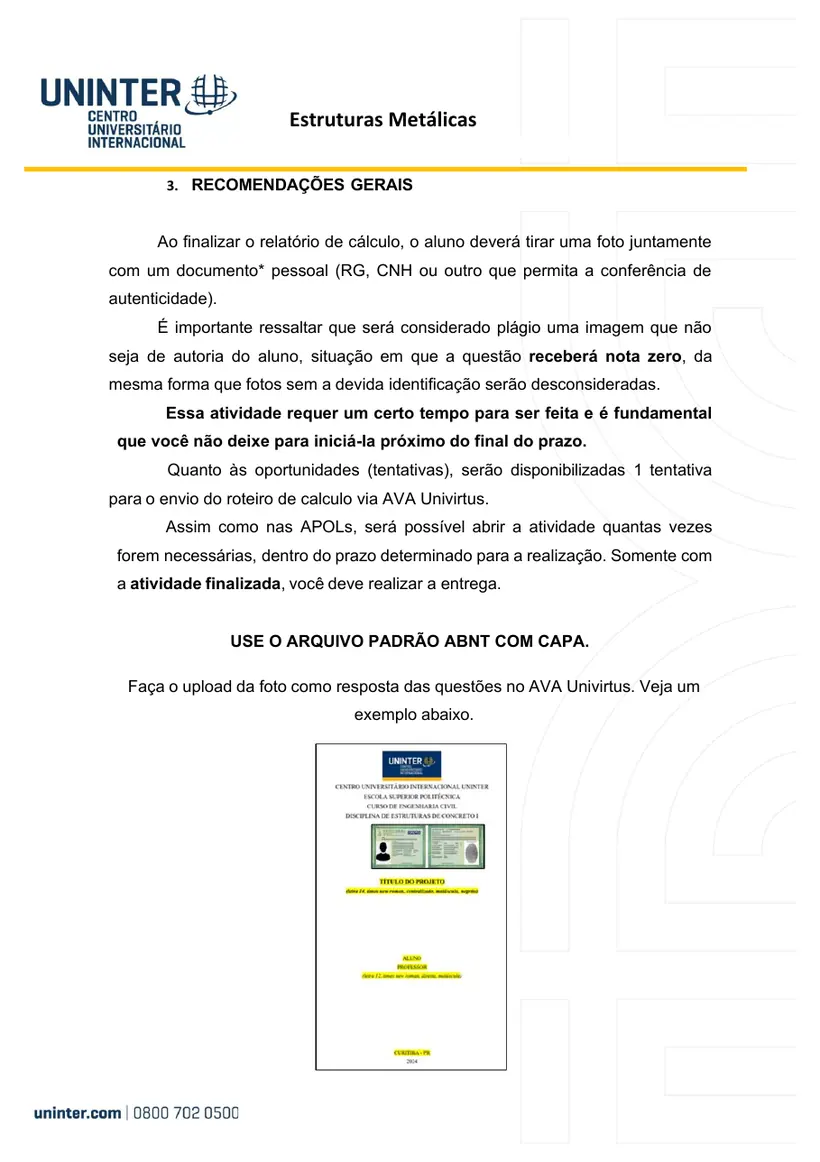

_3. RECOMENDAÇÕES GERAIS
Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).
É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.
Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de calculo via AVA Univirtus.
Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega.
USE O ARQUIVO PADRÃO ABNT COM CAPA.
Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.
