Estruturas de Concreto II

O roteiro como a instituição entrega

1 de 3 páginas

‹

›

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

Sua entrega consiste em um arquivo de extensão “pdf”_baseado_nas_análises_do_projeto_de laje disponível nesta atividade prática, não serão consideradas outras lajes além da represen- tação de projeto indicada neste documento.

Os cálculos devem ser realizados manualmente e encaminhados como figura em um único arquivo em pdf.

Este trabalho pode ser realizado até em 3 pessoas, contanto que eles estejam na mesma fase, não serão aceitos alunos com fases diferentes (o próprio sistema não permite).

As entregas esperadas são:

A – Análise da curvatura da laje (Lx e Ly), determinação do vão efetivo, espessura mínima da laje, identificação dos vínculos e condições de contorno, determinação das cargas atuantes.

A teoria para resolução desta primeira etapa está disponível na aula 01 do roteiro de estudo.

B – Determinação dos Momentos Fletores, indicando as planilhas se necessário.

A teoria para resolução desta etapa está disponível na aula 02 do roteiro de estudo.

C – Indique a flecha do meio do vão e a armadura da laje.

A teoria para resolução desta etapa está disponível nas aulas 01 e 02, com exemplos de exercícios na aula 03 do roteiro de estudo.

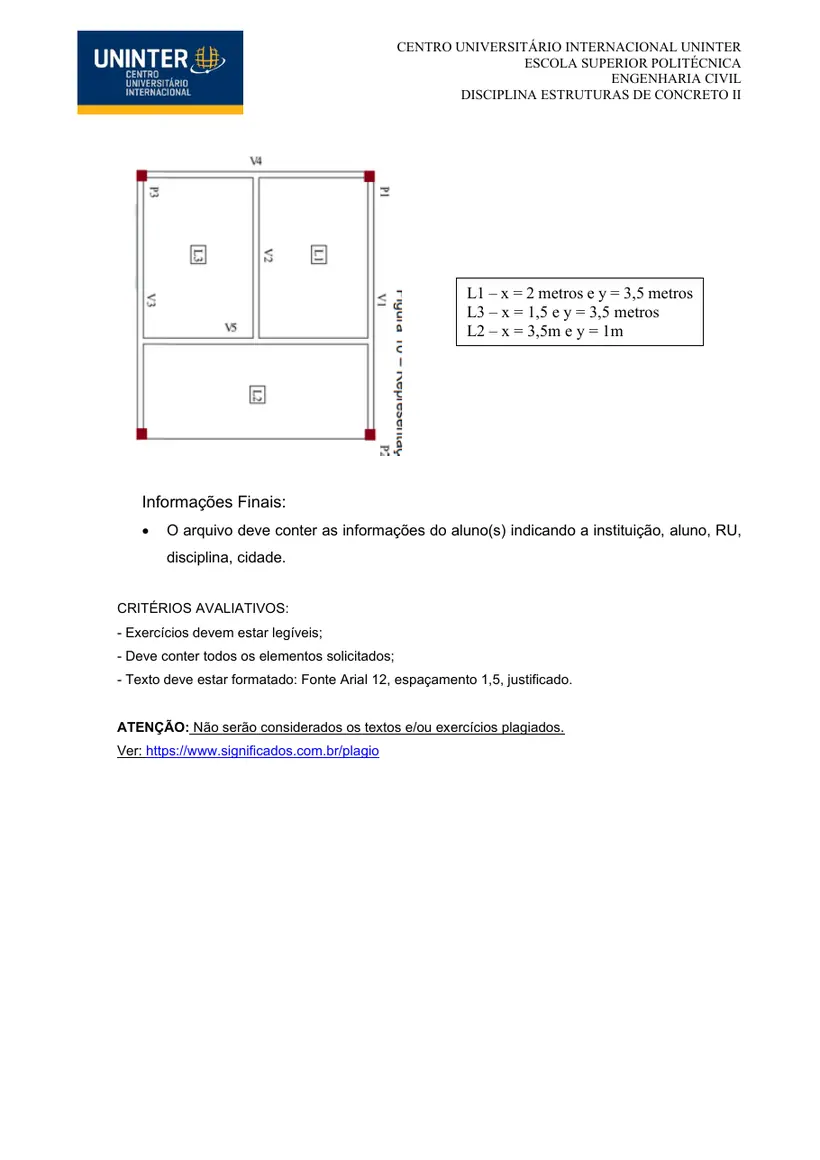

i Considere as lajes representadas na figura e calcule o que foi solicitado:

A – Análise da curvatura da laje (Lx e Ly), determinação do vão efetivo, espessura mínima da laje, identificação dos vínculos e condições de contorno, determinação das cargas atuantes.

B – Determinação dos Momentos Fletores, indicando as planilhas se necessário.

C – Indique a flecha do meio do vão e a armadura da laje.

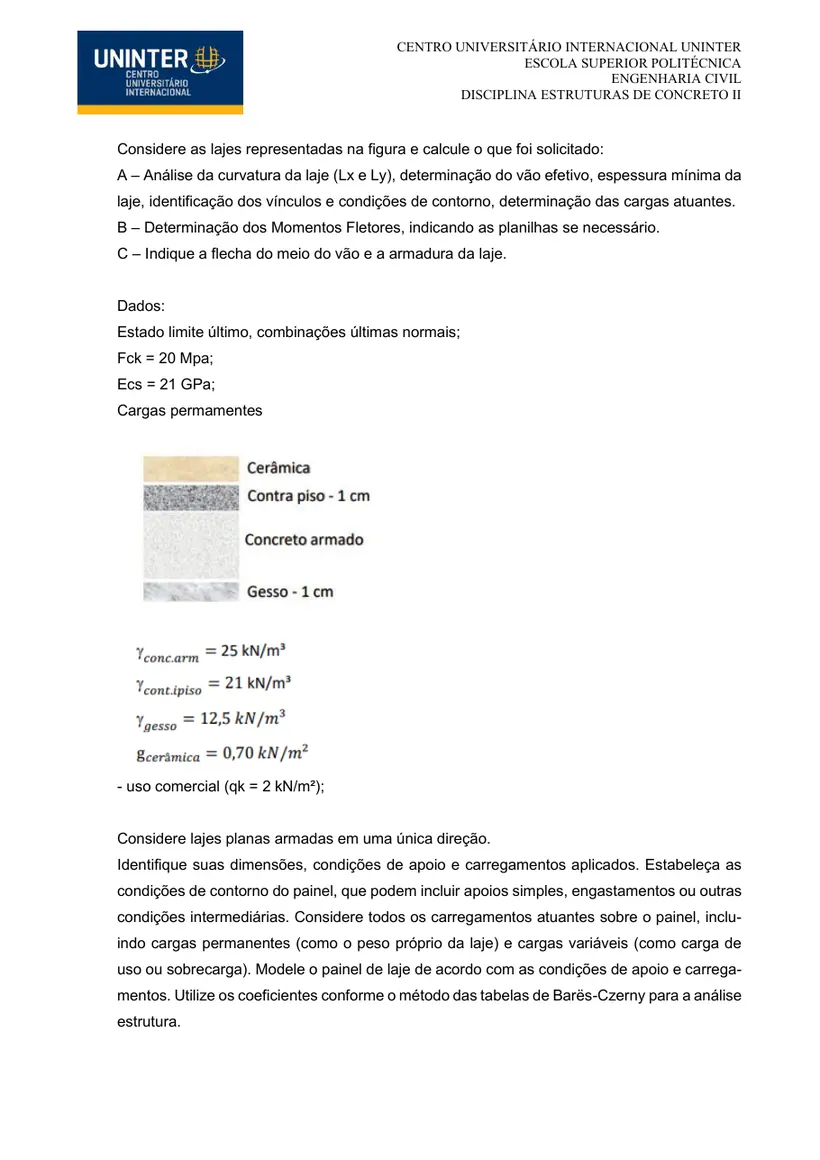

Dados:

Estado limite último, combinações últimas normais;

Fck = 20 Mpa;
Ecs = 21 GPa;

Cargas permamentes

- uso comercial (qk = 2 kN/m²);

Considere lajes planas armadas em uma única direção.

Identifique suas dimensões, condições de apoio e carregamentos aplicados. Estabeleça as condições de contorno do painel, que podem incluir apoios simples, engastamentos ou outras condições intermediárias. Considere todos os carregamentos atuantes sobre o painel, inclu- indo cargas permanentes (como o peso próprio da laje) e cargas variáveis (como carga de uso ou sobrecarga). Modele o painel de laje de acordo com as condições de apoio e carrega- mentos. Utilize os coeficientes conforme o método das tabelas de Barës-Czerny para a análise estrutura.

Informações Finais:

• O arquivo deve conter as informações do aluno(s) indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
