Estruturas de Concreto II

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

ORIENTAÇÕES PARA O TRABALHO PRÁTICO

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Estruturas de Concreto II.

1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise no dimensionamento de lajes e de pilares.

A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir:

Use uma casa após a vírgula para todos os cálculos.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!

2. RECOMENDAÇÕES GERAIS

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

• É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
• Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.
• Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de calculo via AVA Univirtus.
• Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega. Use uma casa após a vírgula para todos os cálculos.

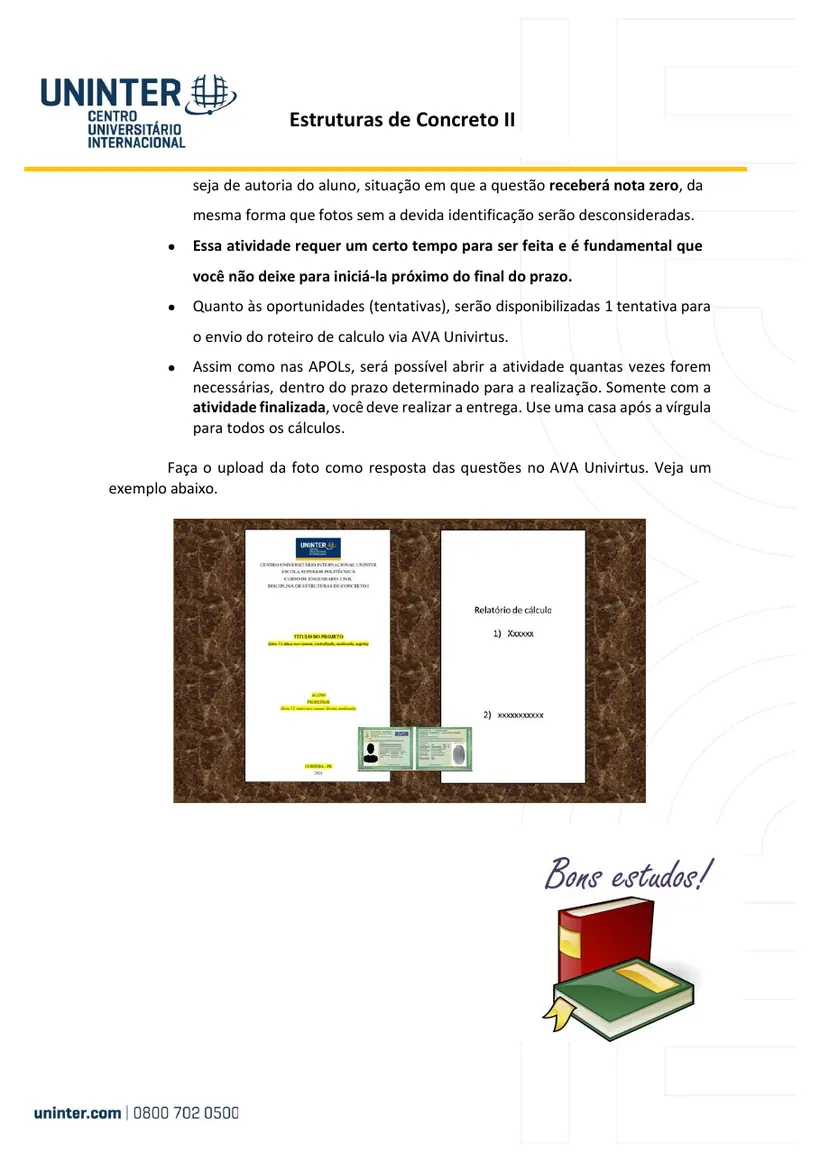

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

ETAPA 1- LAJES - CÁLCULO DOS MOMENTOS FLETORES DO

PAINEL DE LAJE (Valor 5,0 pts.)

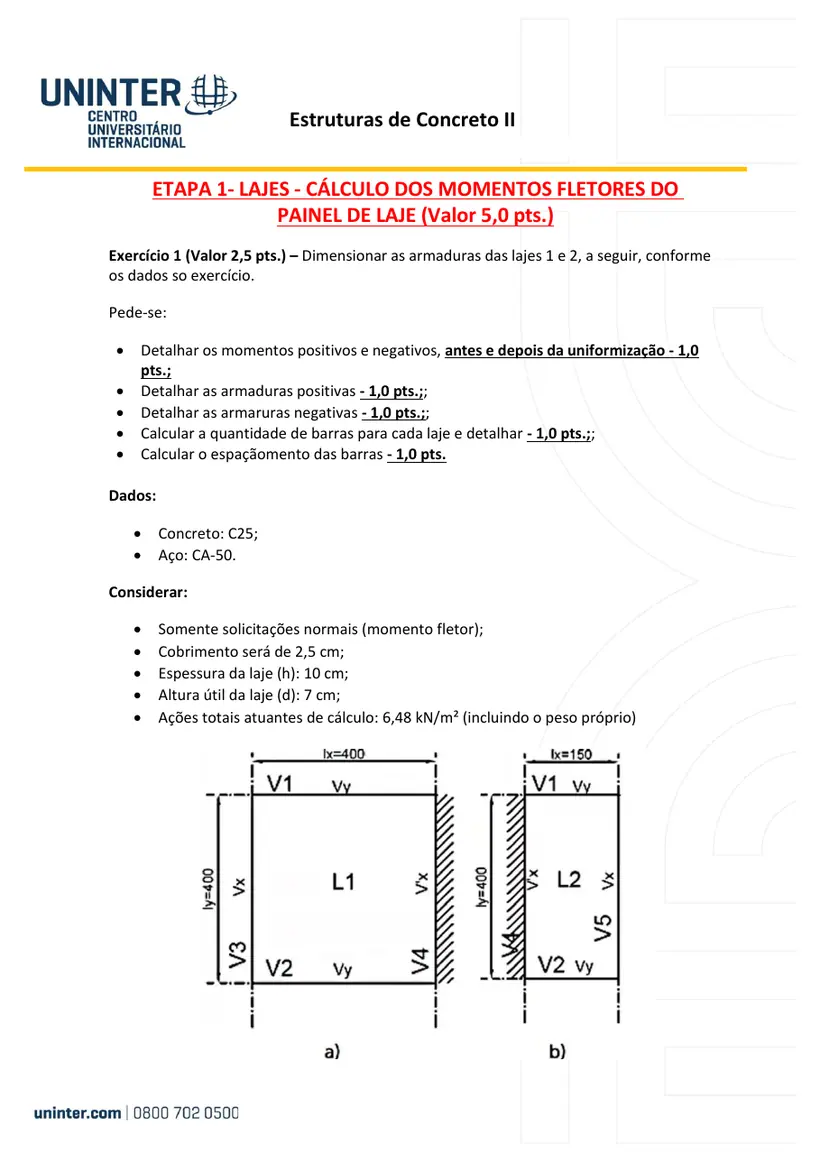

Exercício 1 (Valor 2,5 pts.) – Dimensionar as armaduras das lajes 1 e 2, a seguir, conforme os dados so exercício.

Pede-se:

• Detalhar os momentos positivos e negativos, antes e depois da uniformização - 1,0 pts.;
• Detalhar as armaduras positivas - 1,0 pts.;;
• Detalhar as armaruras negativas - 1,0 pts.;;
• Calcular a quantidade de barras para cada laje e detalhar - 1,0 pts.;;
• Calcular o espaçãomento das barras - 1,0 pts.

Dados:

• Concreto: C25;
• Aço: CA-50.

Considerar:

• Somente solicitações normais (momento fletor);
• Cobrimento será de 2,5 cm;

• Espessura da laje (h): 10 cm;
• Altura útil da laje (d): 7 cm;

• Ações totais atuantes de cálculo: 6,48 kN/m² (incluindo o peso próprio)

ETAPA 2- PILARES – CÁLCULO DE PILARES

(Valor 2,5 pts.)

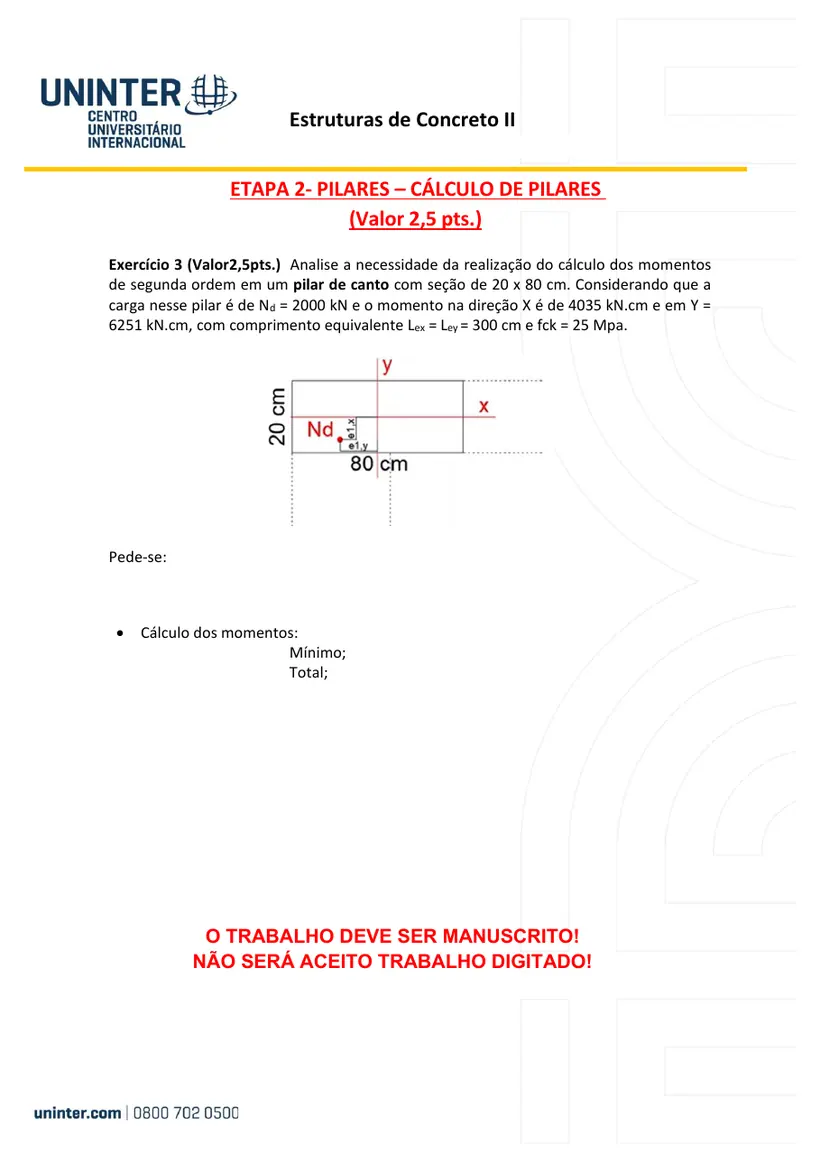

Exercício 3 (Valor2,5pts.) Analise a necessidade da realização do cálculo dos momentos de segunda ordem em um pilar de canto com seção de 20 x 80 cm. Considerando que a carga nesse pilar é de N_d = 2000 kN e o momento na direção X é de 4035 kN.cm e em Y =

Pede-se:

• Cálculo dos momentos:

Mínimo;

Total;

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!

ETAPA 3 - DIMENSIONAMENTO DE PILARES

(Valor 2,5 pts.)

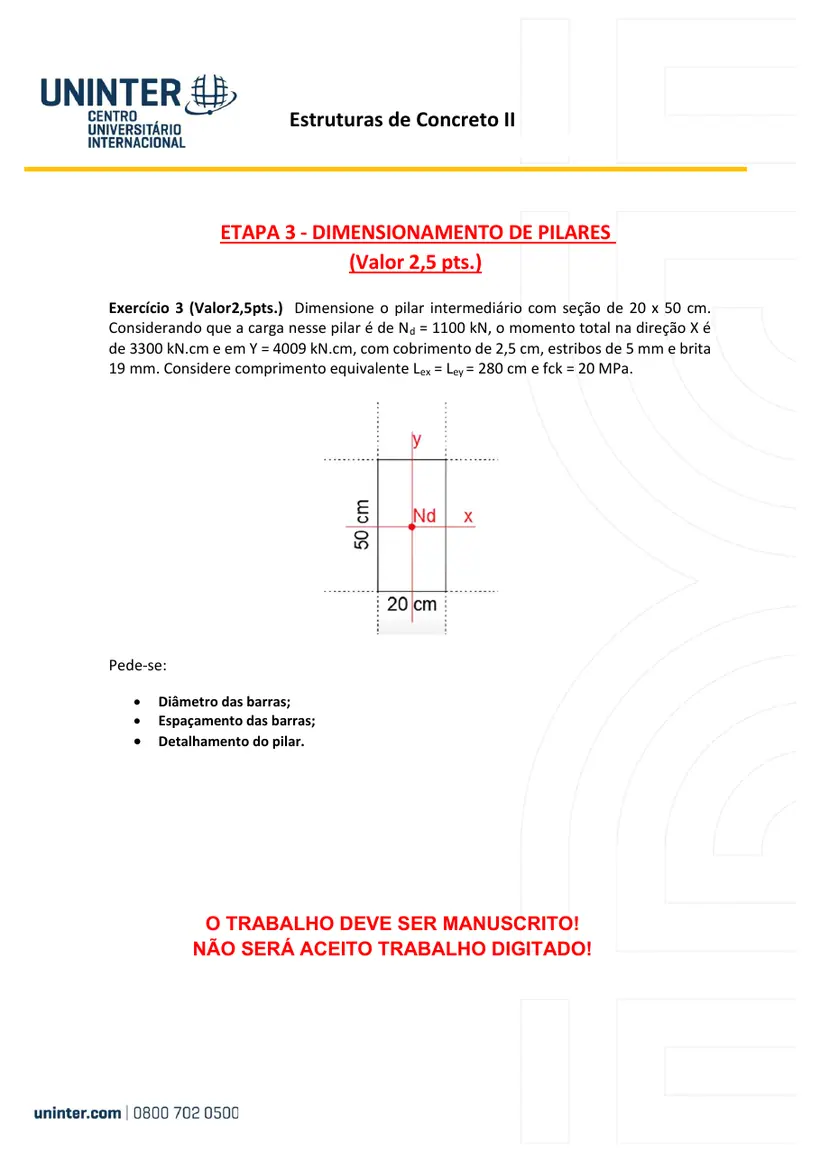

Exercício 3 (Valor2,5pts.) Dimensione o pilar intermediário com seção de 20 x 50 cm.

Considerando que a carga nesse pilar é de N_d = 1100 kN, o momento total na direção X é de 3300 kN.cm e em Y = 4009 kN.cm, com cobrimento de 2,5 cm, estribos de 5 mm e brita 19 mm. Considere comprimento equivalente L_ex = L_ey = 280 cm e fck = 20 MPa.

Pede-se:

• Diâmetro das barras;
• Espaçamento das barras;
• Detalhamento do pilar.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!
