Estruturas de Concreto I

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

ORIENTAÇÕES PARA O TRABALHO

PRÁTICO

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Estruturas de Concreto I.

_1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar um dimensionamento de armaduras longitudinais e transversais em concreto armado.

A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir:

_2. PROCEDIMENTOS

O projeto estará dividido em 2 partes principais: DIMENSIONAMENTO

DA ARMADURA LONGITUDINAL POSITIVA (AS) E O DIMENSIONAMENTO

DOS ESTRIBOS.

Use uma casa após a vírgula para todos os cálculos.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!

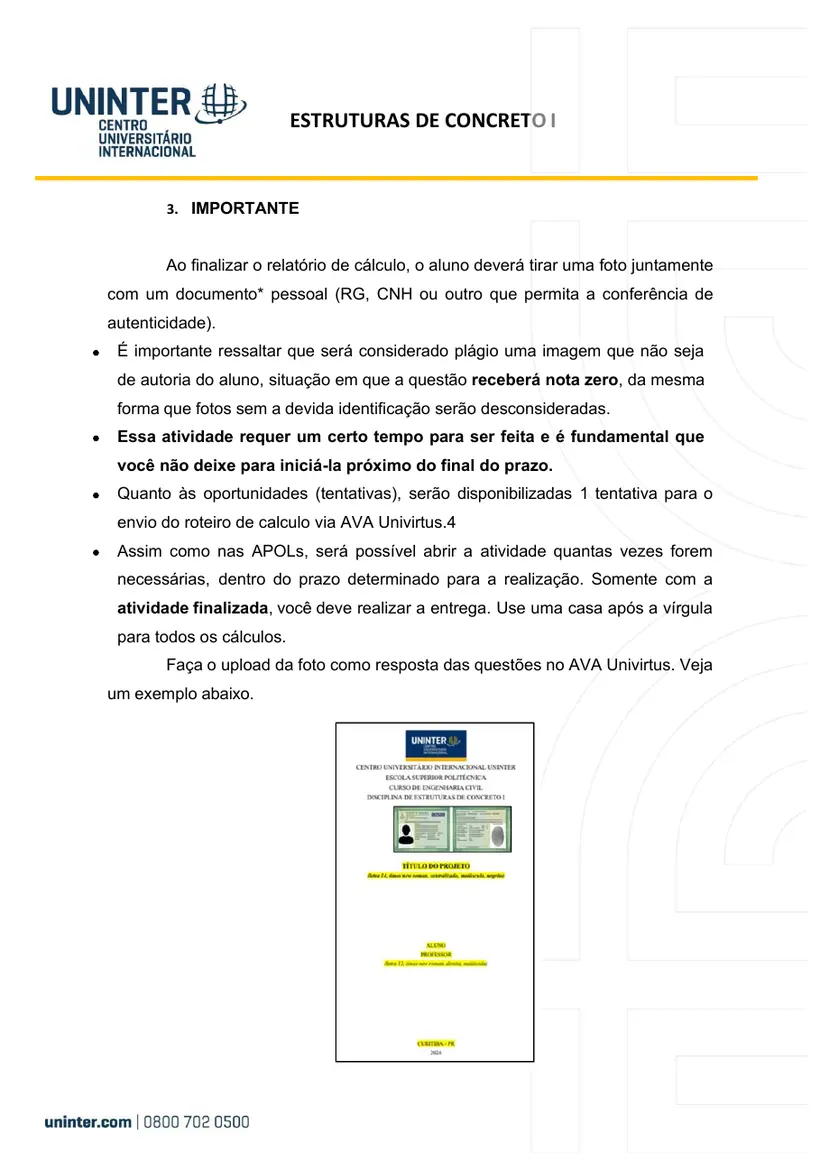

_3. IMPORTANTE

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

• É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
• Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.
• Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de calculo via AVA Univirtus.4
• Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega. Use uma casa após a vírgula para todos os cálculos.

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

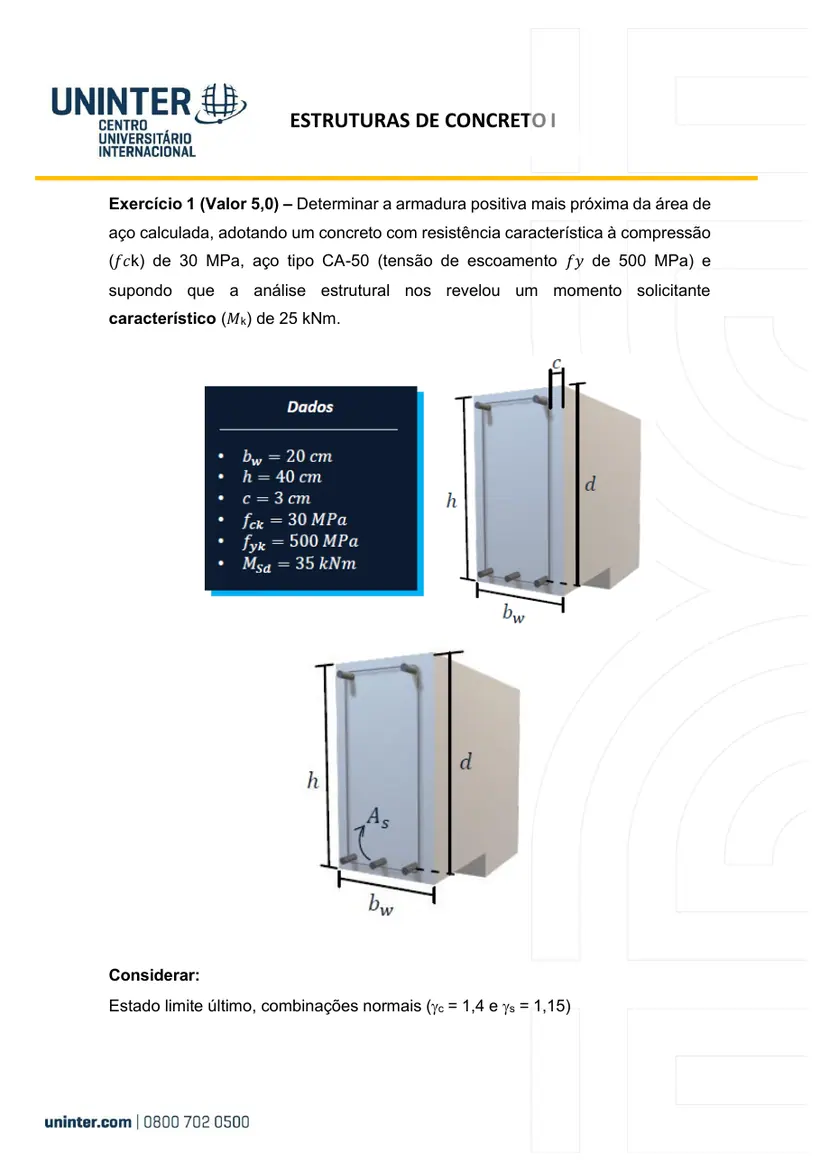

1 (Valor 5,0) – Determinar a armadura positiva mais próxima da área de aço calculada, adotando um concreto com resistência característica à compressão (fck) de 30 MPa, aço tipo CA-50 (tensão de escoamento fy de 500 MPa) e supondo que a análise estrutural nos revelou um momento solicitante

característico (M_k ) de 25 kNm.

Considerar:

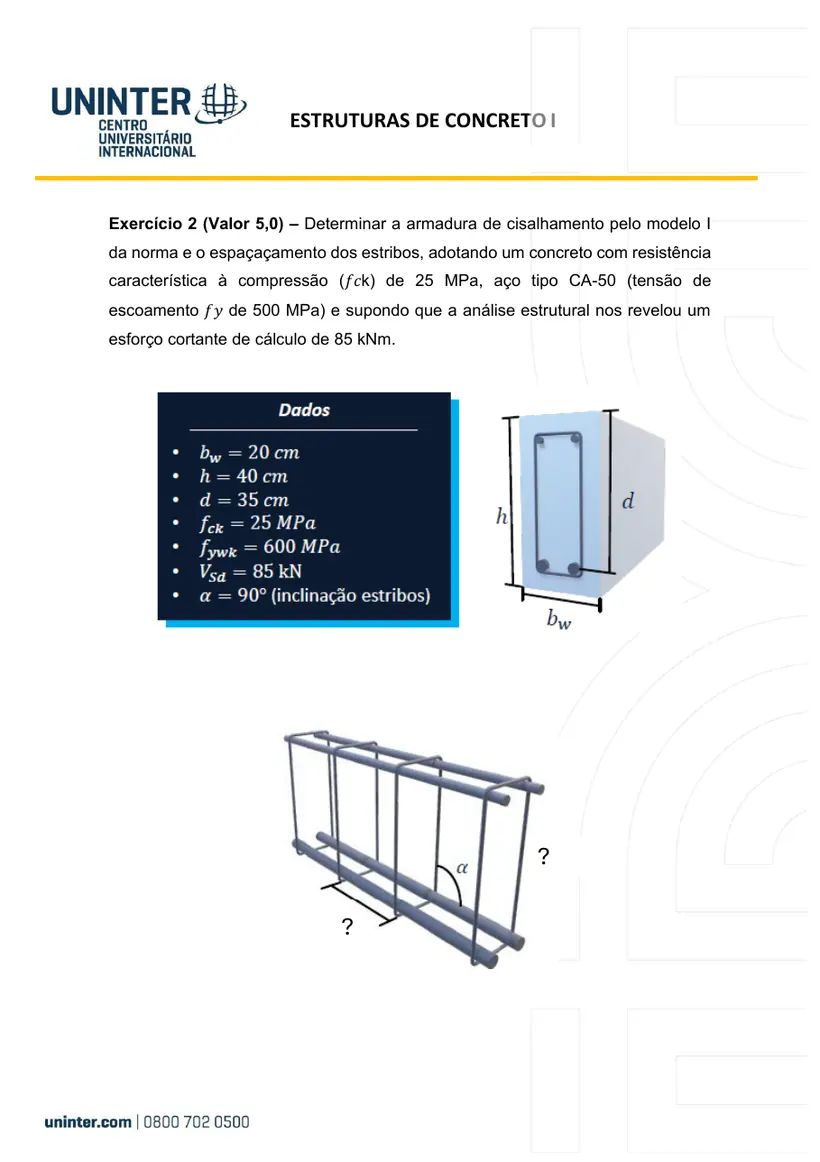

Estado limite último, combinações normais (γ_c = 1,4 e γ_s = 1,15) 2 (Valor 5,0) – Determinar a armadura de cisalhamento pelo modelo I da norma e o espaçaçamento dos estribos, adotando um concreto com resistência

característica à compressão (fck) de 25 MPa, aço tipo CA-50 (tensão de

escoamento fy de 500 MPa) e supondo que a análise estrutural nos revelou um esforço cortante de cálculo de 85 kNm.
