Teoria das Estruturas I

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

ORIENTAÇÕES PARA O TRABALHO PRÁTICO

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Teoria das estruturas I.

_1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise de um portico e uma viga.

A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir.

Use uma casa após a vírgula para todos os cálculos.

_2. RECOMENDAÇÕES GERAIS

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

• É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
• Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.

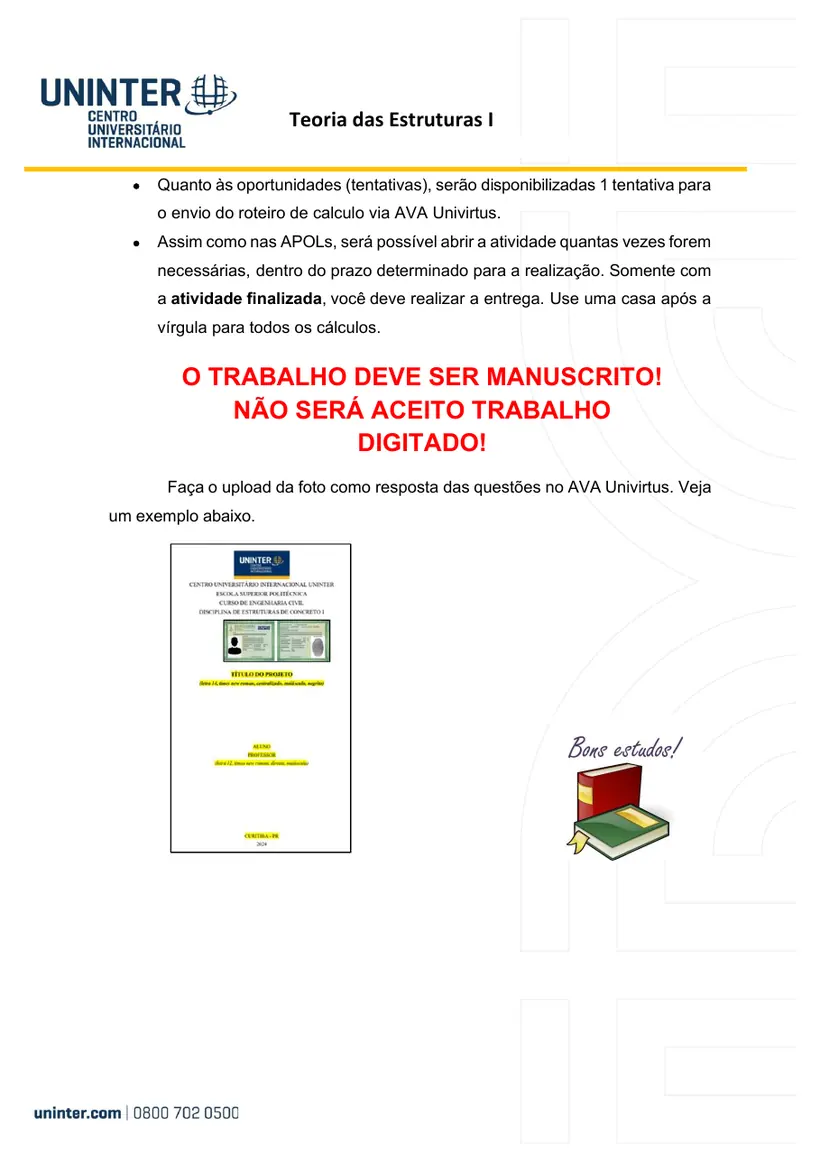

• Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de calculo via AVA Univirtus.
• Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega. Use uma casa após a vírgula para todos os cálculos.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO

DIGITADO!

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

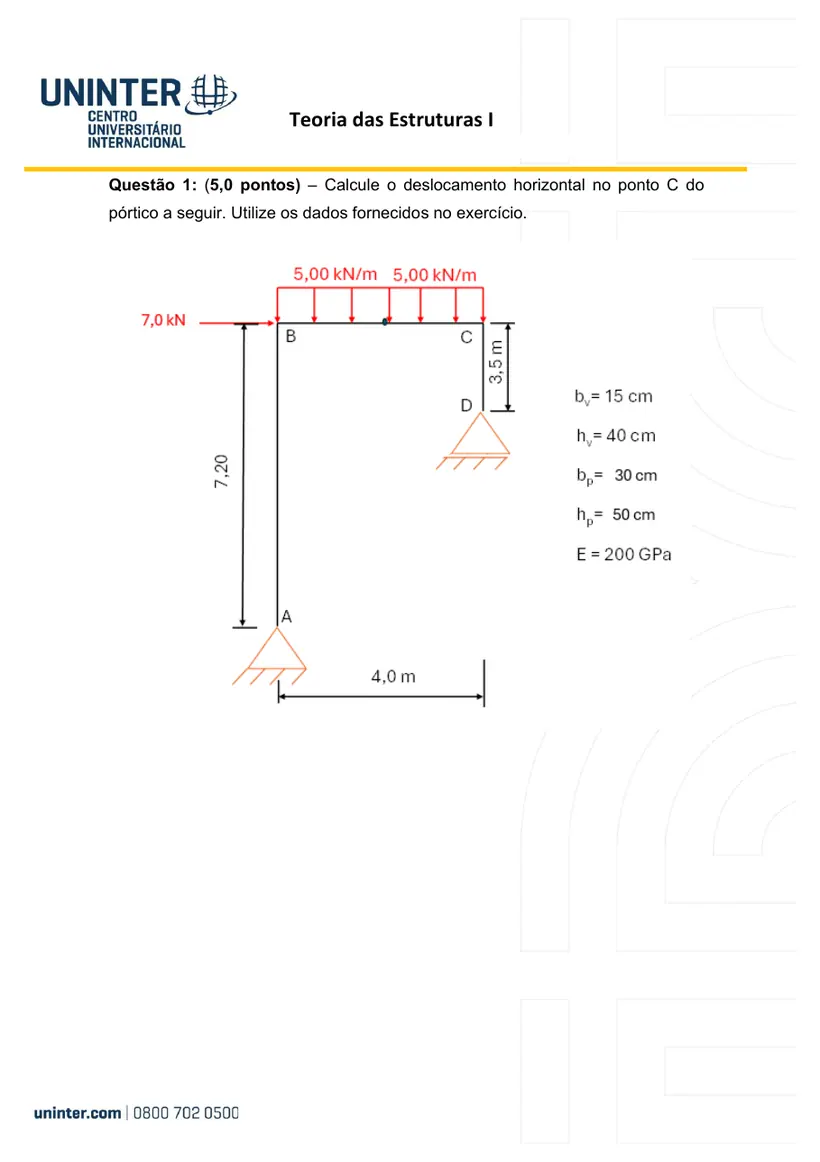

Questão 1: (5,0 pontos) – Calcule o deslocamento horizontal no ponto C do pórtico a seguir. Utilize os dados fornecidos no exercício.

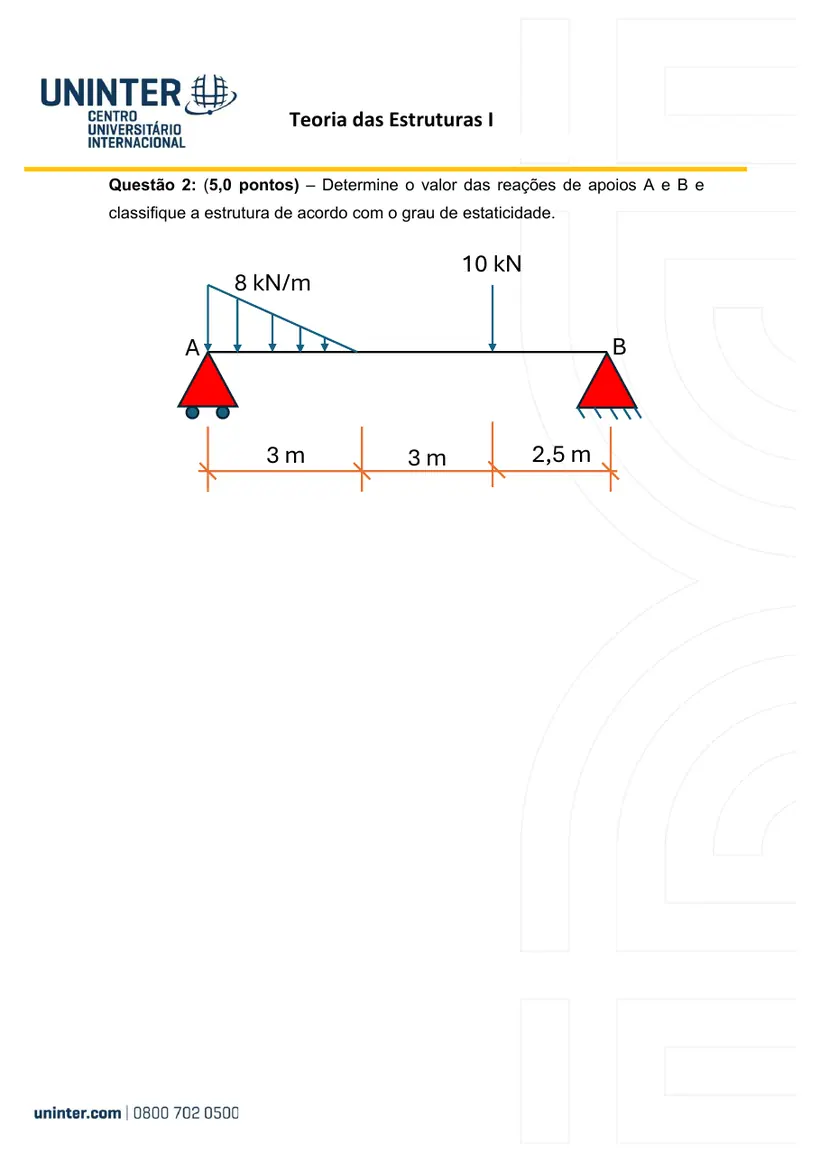

Questão 2: (5,0 pontos) – Determine o valor das reações de apoios A e B e classifique a estrutura de acordo com o grau de estaticidade.

10 kN 8 kN/m

A B
