Teoria das Estruturas

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

_Sua_entrega_consiste em um arquivo de extensão “pdf” contendo:

A – Enunciado e Resolução dos exercícios propostos;

A atividade solicitada refere-se à resolução de exercícios, nos níveis dos abordados em aula e nas atividades práticas.

A entrega será um arquivo único, composto pelos enunciados e resoluções dos exercícios realizadas manualmente, cálculos devem ser feitos a mão e inseridos como como imagem de texto para posterior transformação em pdf.

A resolução dos exercícios deve conter toda a sequência de cálculos e os valores intermediários.

A. Resolução de exercícios propostos:

Os exercícios indicados a seguir, deverão ser resolvidos e incluídos no trabalho. A inclusão pode ser realizada diretamente no word, fotografada e incluída como imagem ou inserida como anexo no pdf, contanto que a entrega resulte em apenas um arquivo.

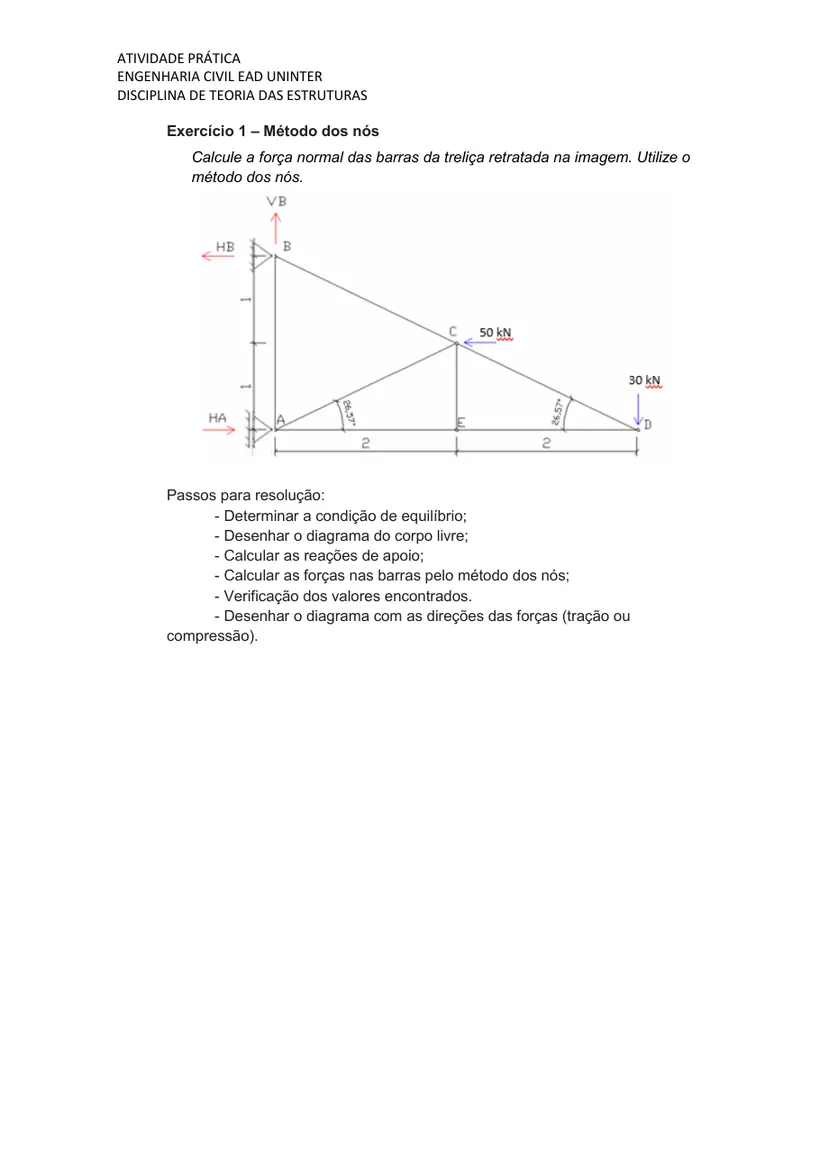

Exercício 1 – Método dos nós

Calcule a força normal das barras da treliça retratada na imagem. Utilize o método dos nós.

Passos para resolução:

• Determinar a condição de equilíbrio;
• Desenhar o diagrama do corpo livre;
• Calcular as reações de apoio;
• Calcular as forças nas barras pelo método dos nós;
• Verificação dos valores encontrados.
• Desenhar o diagrama com as direções das forças (tração ou compressão).

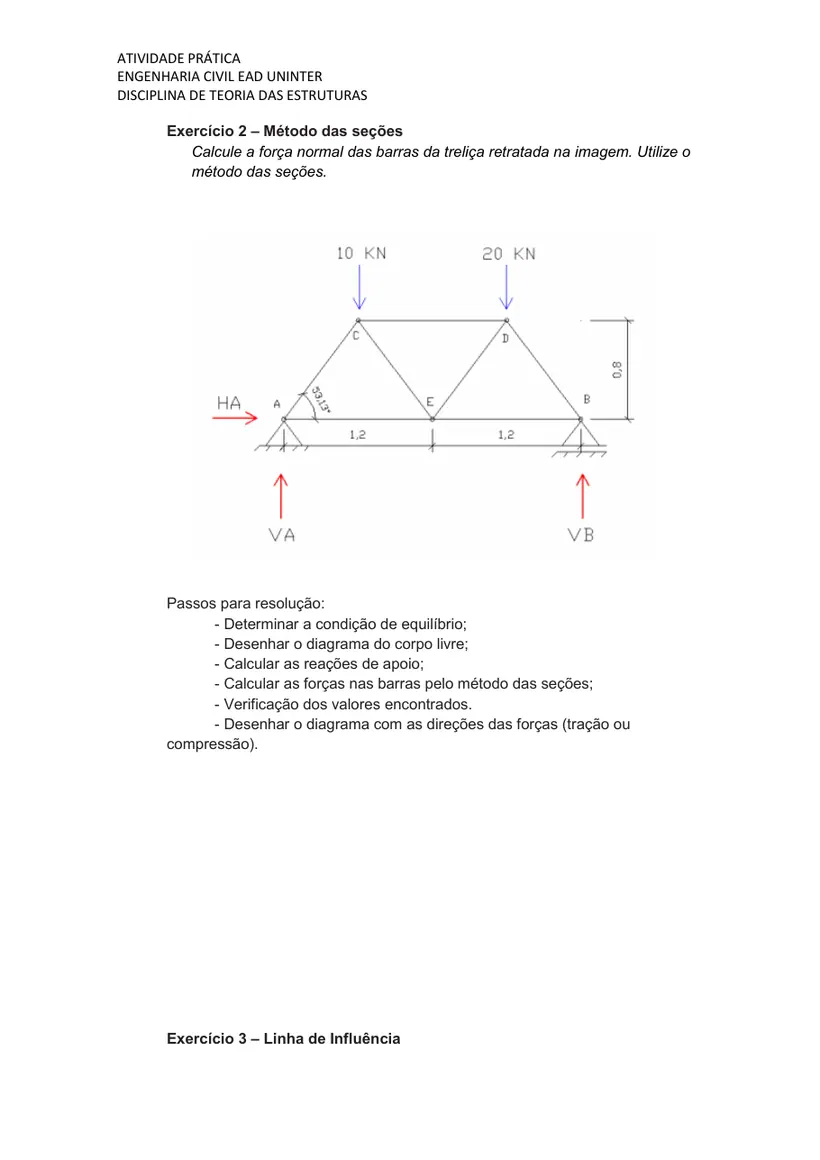

Exercício 2 – Método das seções

Calcule a força normal das barras da treliça retratada na imagem. Utilize o método das seções.

Passos para resolução:

• Determinar a condição de equilíbrio;
• Desenhar o diagrama do corpo livre;
• Calcular as reações de apoio;
• Calcular as forças nas barras pelo método das seções;
• Verificação dos valores encontrados.
• Desenhar o diagrama com as direções das forças (tração ou compressão).

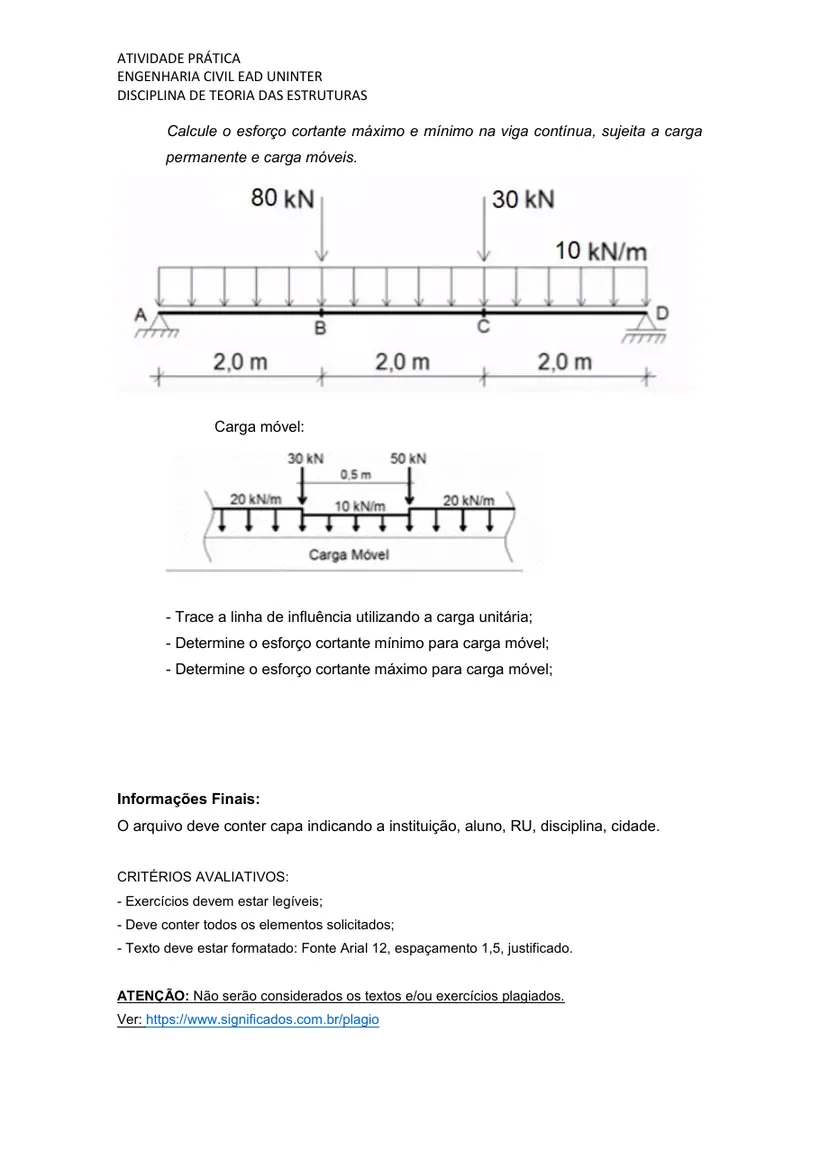

Exercício 3 – Linha de Influência

Calcule o esforço cortante máximo e mínimo na viga contínua, sujeita a carga permanente e carga móveis.

Carga móvel:

• Trace a linha de influência utilizando a carga unitária;
• Determine o esforço cortante mínimo para carga móvel;
• Determine o esforço cortante máximo para carga móvel;

Informações Finais:

O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
