Metrologia

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

CURSO

DISCIPLINA METROLOGIA

ATIVIDADE PRÁTICA

INSTRUMENTOS BÁSICOS DE MEDIÇÃO

CIDADE – ESTADO

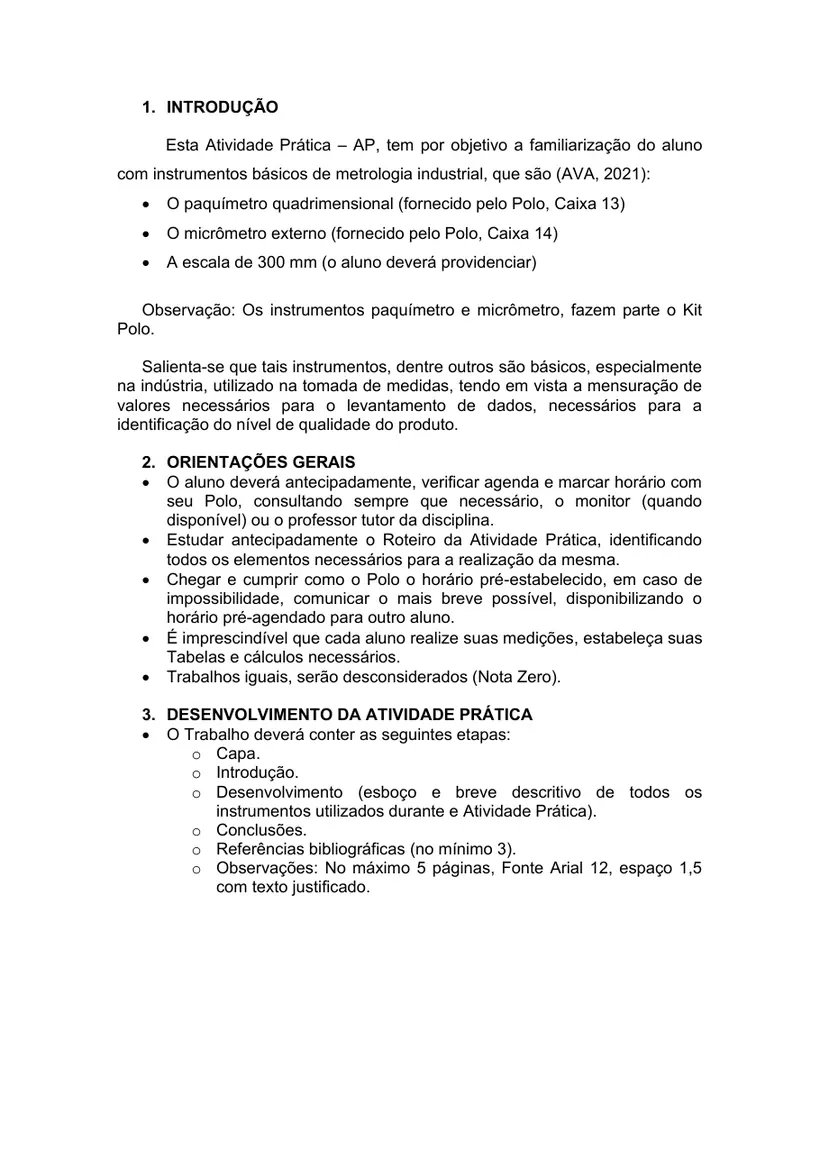

MÊS / ANO 1. INTRODUÇÃO

Esta Atividade Prática – AP, tem por objetivo a familiarização do aluno

com instrumentos básicos de metrologia industrial, que são (AVA, 2021):

• O paquímetro quadrimensional (fornecido pelo Polo, Caixa 13)
• O micrômetro externo (fornecido pelo Polo, Caixa 14)
• A escala de 300 mm (o aluno deverá providenciar)

Observação: Os instrumentos paquímetro e micrômetro, fazem parte o Kit Polo.

Salienta-se que tais instrumentos, dentre outros são básicos, especialmente na indústria, utilizado na tomada de medidas, tendo em vista a mensuração de valores necessários para o levantamento de dados, necessários para a identificação do nível de qualidade do produto.

2. ORIENTAÇÕES GERAIS

• O aluno deverá antecipadamente, verificar agenda e marcar horário com seu Polo, consultando sempre que necessário, o monitor (quando disponível) ou o professor tutor da disciplina.
• Estudar antecipadamente o Roteiro da Atividade Prática, identificando todos os elementos necessários para a realização da mesma.
• Chegar e cumprir como o Polo o horário pré-estabelecido, em caso de impossibilidade, comunicar o mais breve possível, disponibilizando o horário pré-agendado para outro aluno.
• É imprescindível que cada aluno realize suas medições, estabeleça suas

Tabelas e cálculos necessários.

• Trabalhos iguais, serão desconsiderados (Nota Zero).

3. DESENVOLVIMENTO DA ATIVIDADE PRÁTICA

• O Trabalho deverá conter as seguintes etapas:

o Capa.

o Introdução.

o Desenvolvimento (esboço e breve descritivo de todos os instrumentos utilizados durante e Atividade Prática).

o Conclusões.

o Referências bibliográficas (no mínimo 3).

o Observações: No máximo 5 páginas, Fonte Arial 12, espaço 1,5 com texto justificado.

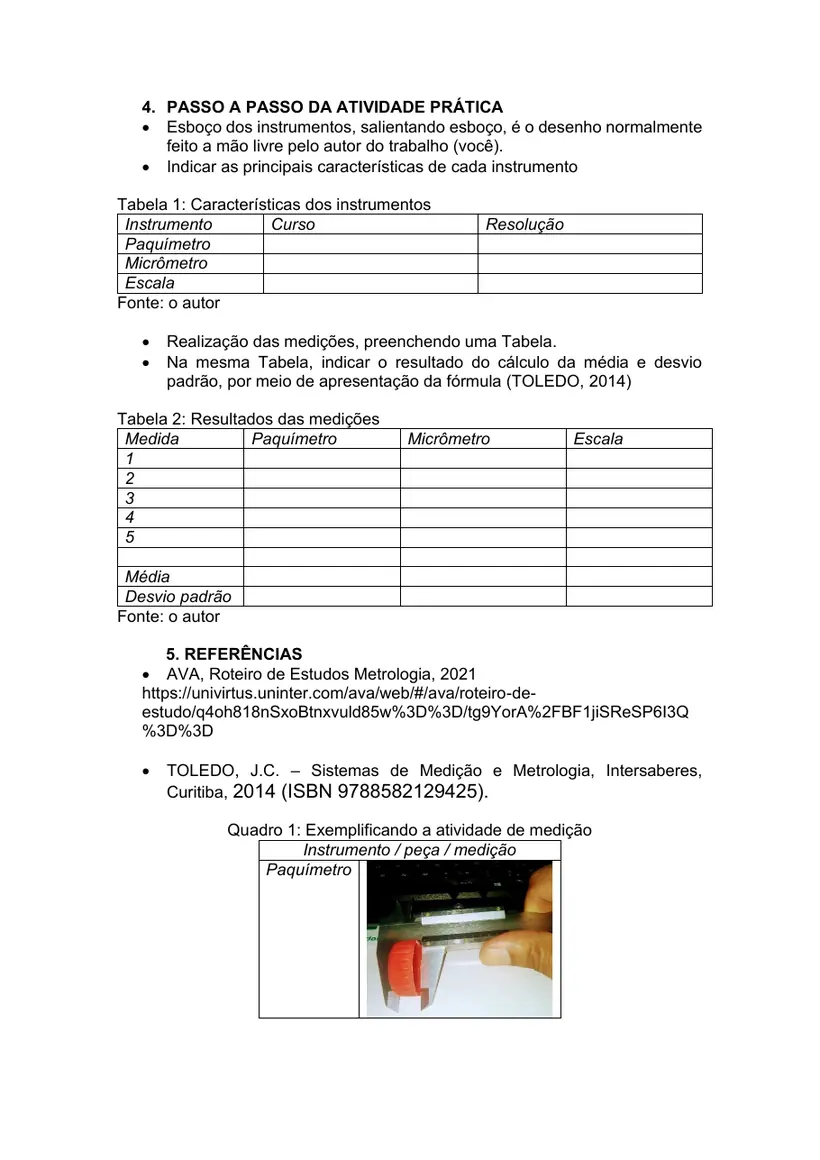

4. PASSO A PASSO DA ATIVIDADE PRÁTICA

• Esboço dos instrumentos, salientando esboço, é o desenho normalmente feito a mão livre pelo autor do trabalho (você).
• Indicar as principais características de cada instrumento

Tabela 1: Características dos instrumentos

• Realização das medições, preenchendo uma Tabela.
• Na mesma Tabela, indicar o resultado do cálculo da média e desvio padrão, por meio de apresentação da fórmula (TOLEDO, 2014)

Tabela 2: Resultados das medições

• AVA, Roteiro de Estudos Metrologia, 2021 https://univirtus.uninter.com/ava/web/#/ava/roteiro-de- estudo/q4oh818nSxoBtnxvuld85w%3D%3D/tg9YorA%2FBF1jiSReSP6I3Q %3D%3D
• TOLEDO, J.C. – Sistemas de Medição e Metrologia, Intersaberes,

Curitiba, 2014 (ISBN 9788582129425).

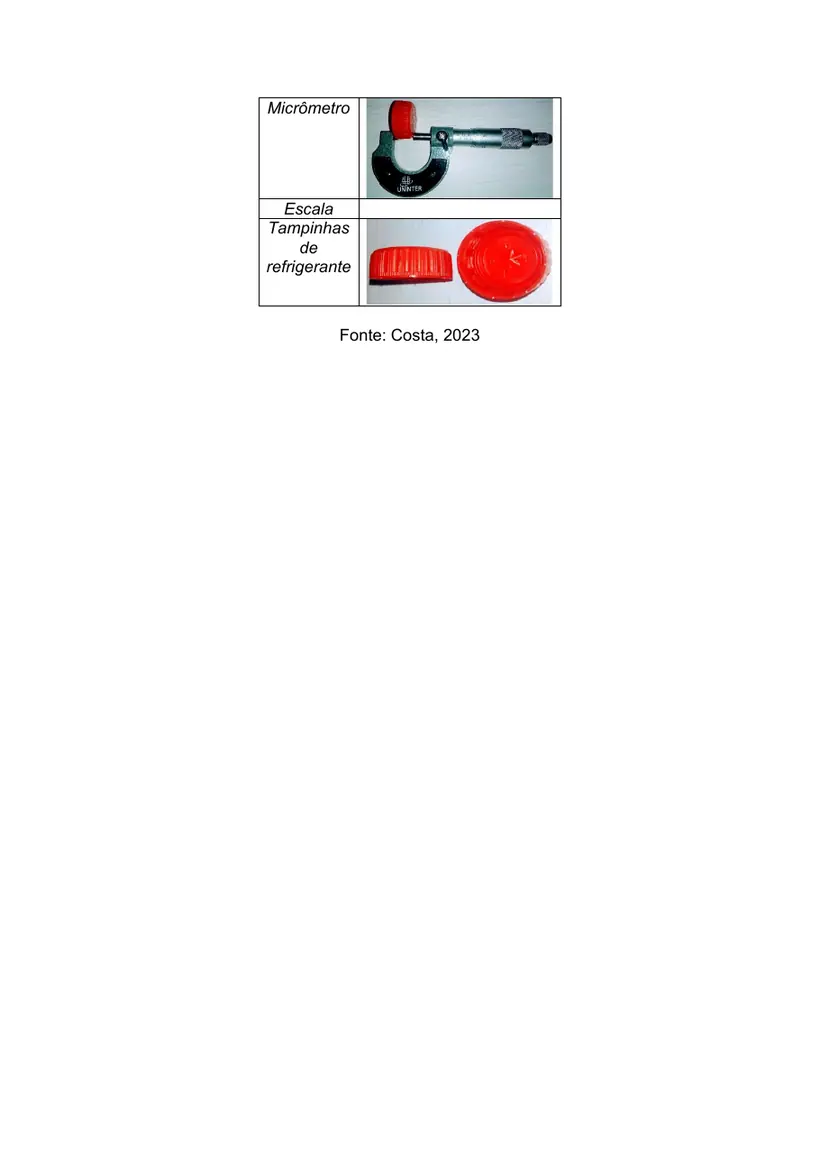

Quadro 1: Exemplificando a atividade de medição

Instrumento / peça / medição Paquímetro Micrômetro Escala Tampinhas de refrigerante

Fonte: Costa, 2023
