Atividade Prática de Eletrônica de Potência

Retificadores não controlados 1. OBJETIVOS

• Verificar funcionamento de diodos em retificadores
• Analisar retificadores não controlados – conversores CA-CC
• Efetuar medidas com multímetro e osciloscópio 2. MATERIAL UTILIZADO

Os materiais consumíveis deverão ser adquiridos pelos alunos para realizar a prática.

Os consumíveis podem ser comprados em lojas físicas ou lojas online. A loja online da UNINTER disponibiliza todos os materiais solicitados:

Compre os componentes na primeira semana da fase para não atrasar a realização da prática.

Componentes (O aluno deverá adquirir – consumíveis) Quantidade mínima Material Utilizado 4 Diodos 1N4007 1 Resistor 2,2 kΩ

• Cabos Flexíveis (para as conexões no protoboard) 1 Transformador 220-110/12x2 (transformador com derivação central Equipamentos fornecidos pelo polo Equipamento Número da caixa 1 Multímetro Caixa 6 Osciloscópio Caixa 8 Protoboard Caixa 15 Cabos banana - jacaré Caixa 9 3. MODELO DE ENTREGA
• O arquivo de entrega deve seguir o “Modelo de Artigo.doc”
• Deve ser um arquivo único no formato de pdf
• Deve estar completo e formatado 4. ATIVIDADE

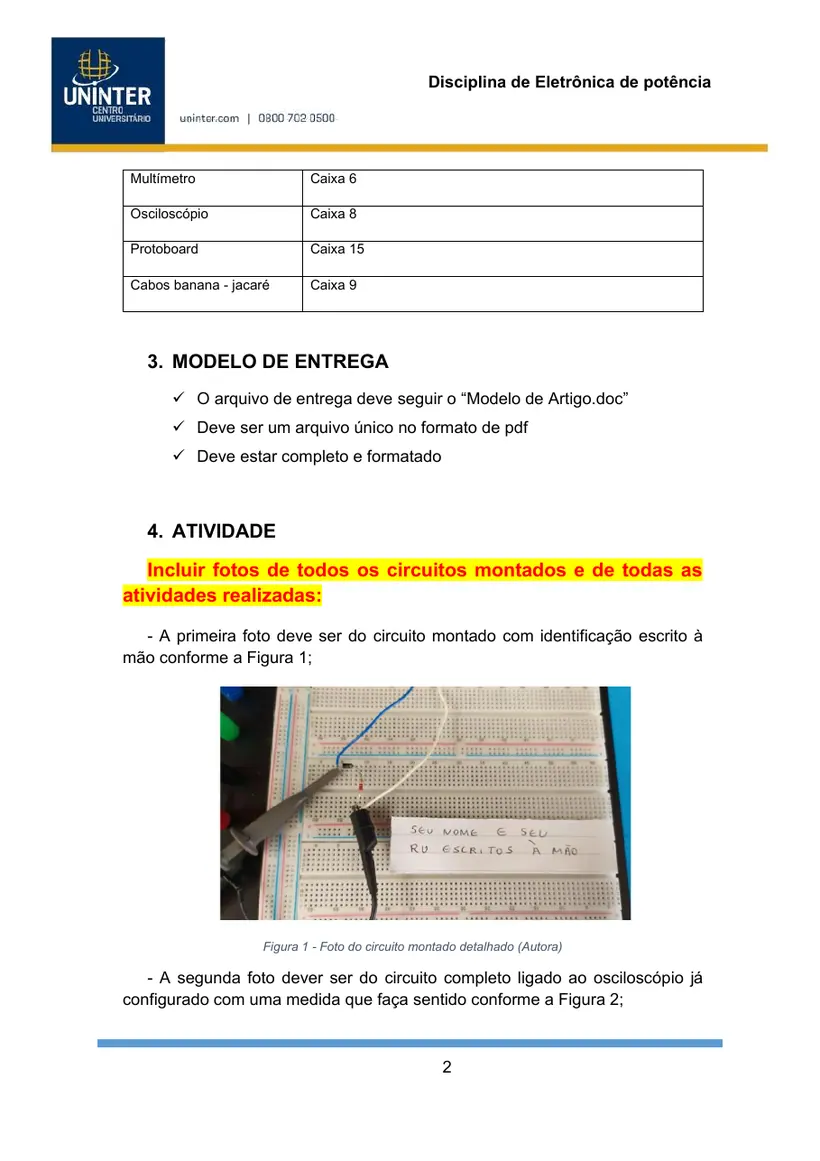

Incluir fotos de todos os circuitos montados e de todas as atividades realizadas:

• A primeira foto deve ser do circuito montado com identificação escrito à mão conforme a Figura 1;

Figura 1 - Foto do circuito montado detalhado (Autora)

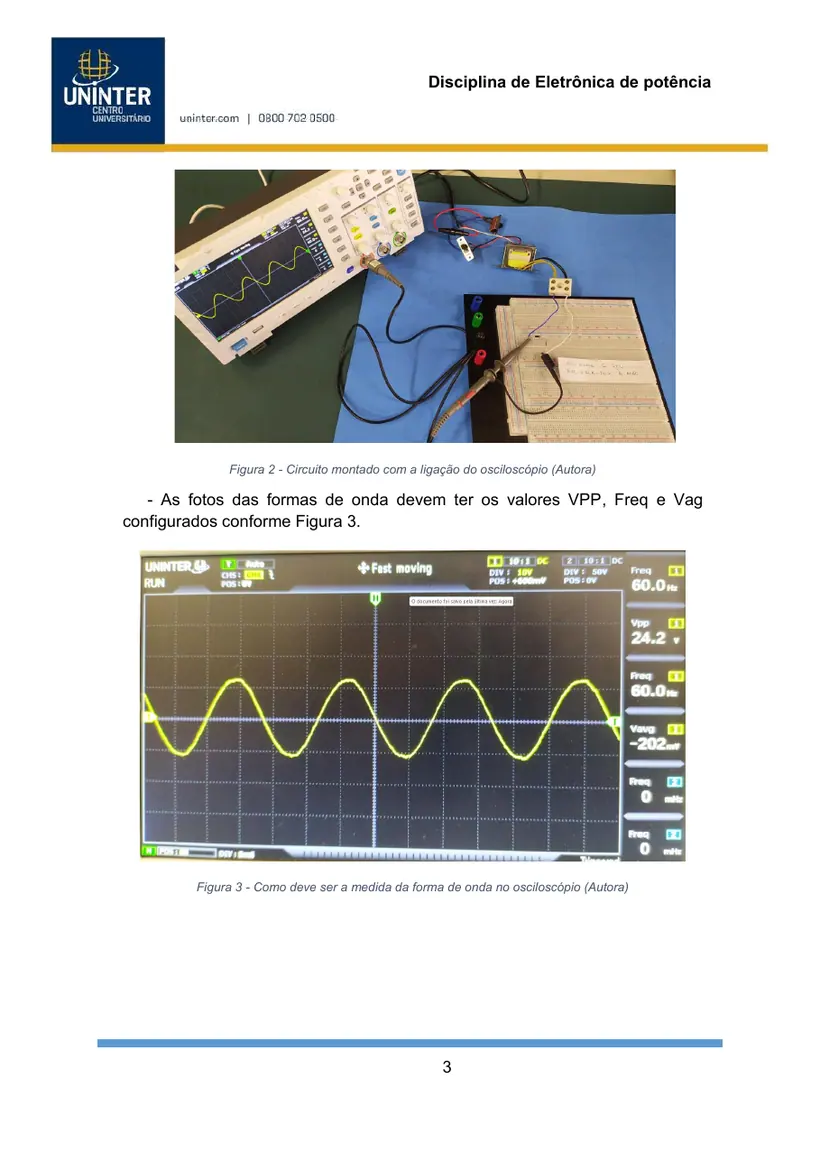

• A segunda foto dever ser do circuito completo ligado ao osciloscópio já configurado com uma medida que faça sentido conforme a Figura 2;

Figura 2 - Circuito montado com a ligação do osciloscópio (Autora)

• As fotos das formas de onda devem ter os valores VPP, Freq e Vag configurados conforme Figura 3.

Figura 3 - Como deve ser a medida da forma de onda no osciloscópio (Autora)

5. RETIFICADOR MEIA ONDA

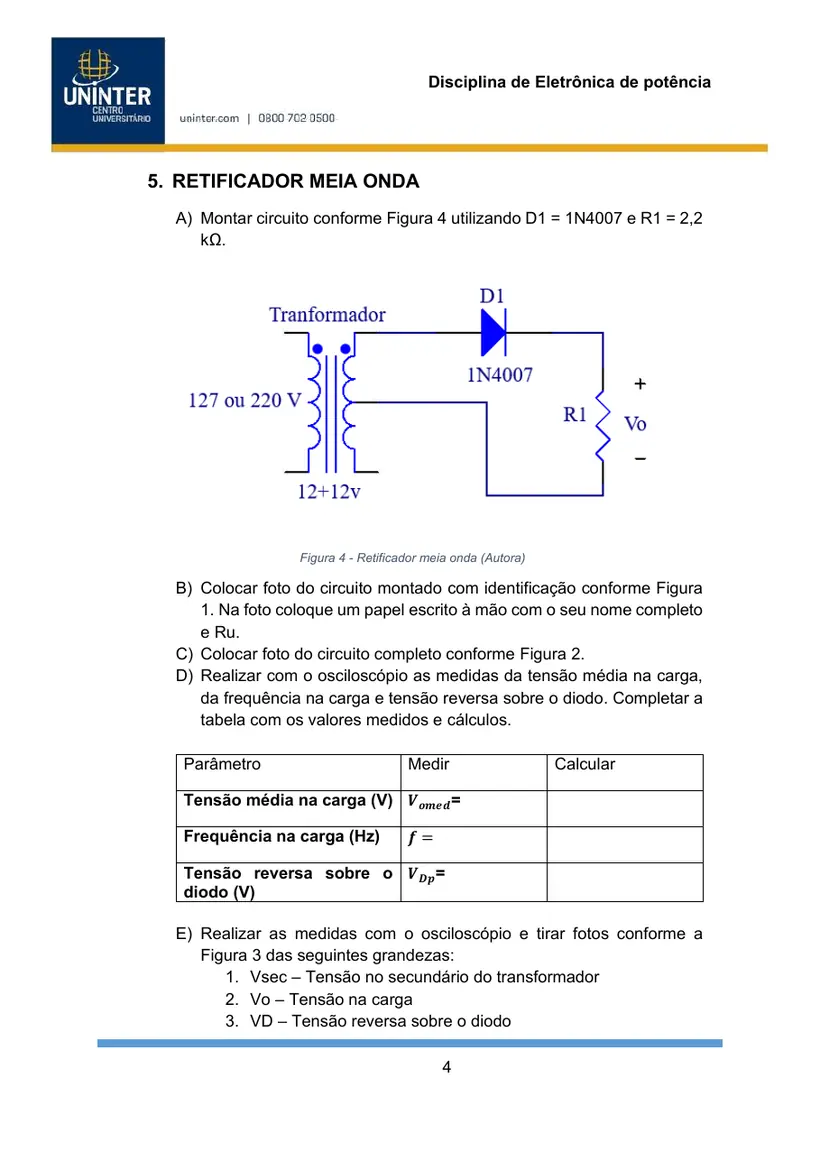

• Montar circuito conforme Figura 4 utilizando D1 = 1N4007 e R1 = 2,2 kΩ.

Figura 4 - Retificador meia onda (Autora)

• Colocar foto do circuito montado com identificação conforme Figura
• Na foto coloque um papel escrito à mão com o seu nome completo e Ru.
• Colocar foto do circuito completo conforme Figura 2.
• Realizar com o osciloscópio as medidas da tensão média na carga, da frequência na carga e tensão reversa sobre o diodo. Completar a tabela com os valores medidos e cálculos.

• Realizar as medidas com o osciloscópio e tirar fotos conforme a

Figura 3 das seguintes grandezas:

• Vsec – Tensão no secundário do transformador
• Vo – Tensão na carga 3. VD – Tensão reversa sobre o diodo 6. RETIFICADOR ONDA COMPLETA

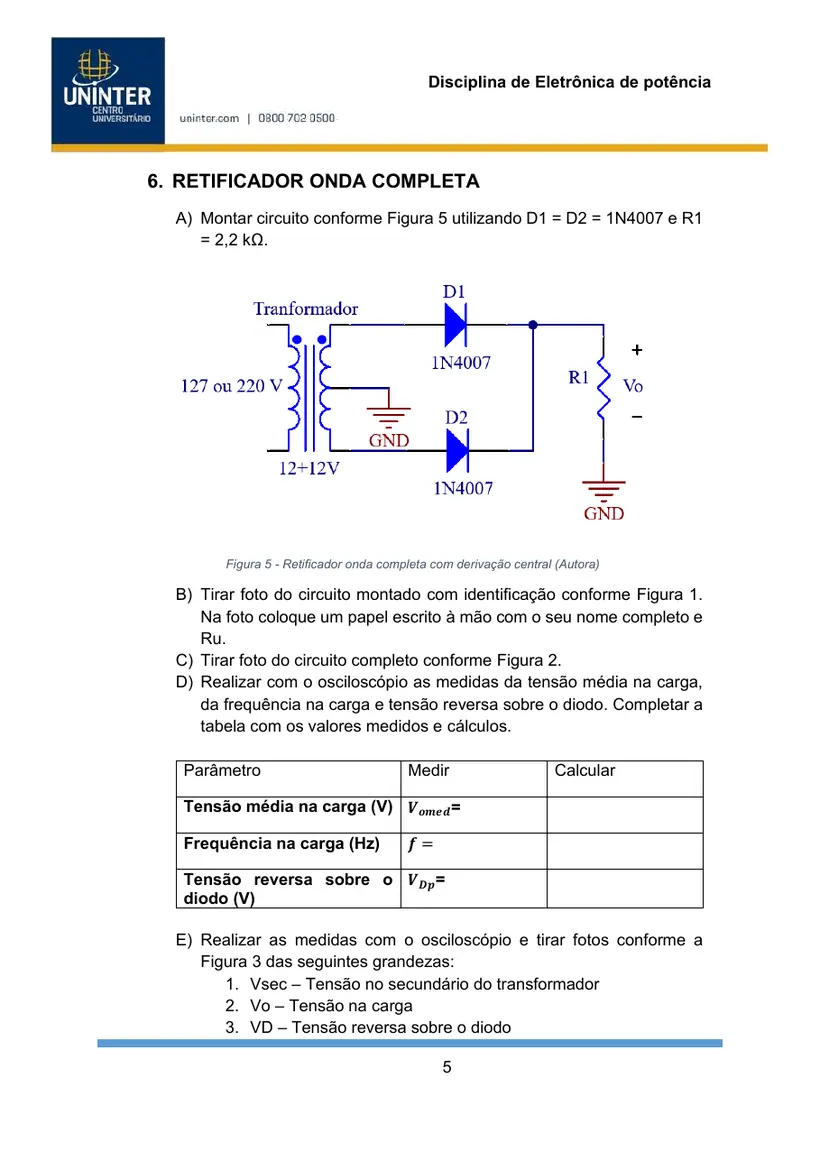

• Montar circuito conforme Figura 5 utilizando D1 = D2 = 1N4007 e R1

Figura 5 - Retificador onda completa com derivação central (Autora)

• Tirar foto do circuito montado com identificação conforme Figura 1.

Na foto coloque um papel escrito à mão com o seu nome completo e Ru.

• Tirar foto do circuito completo conforme Figura 2.
• Realizar com o osciloscópio as medidas da tensão média na carga, da frequência na carga e tensão reversa sobre o diodo. Completar a tabela com os valores medidos e cálculos.

• Realizar as medidas com o osciloscópio e tirar fotos conforme a

Figura 3 das seguintes grandezas:

• Vsec – Tensão no secundário do transformador
• Vo – Tensão na carga 3. VD – Tensão reversa sobre o diodo 7. RETIFICADOR DE ONDA COMPLETA
• Montar circuito conforme Figura 6, utilizando D1 = D2 = D3 = D4 =

Figura 6 - Retificador onda completa em ponte (Autora)

• Tirar foto do circuito montado com identificação conforme Figura 1.

Na foto coloque um papel escrito à mão com o seu nome completo e Ru.

• Tirar foto do circuito completo conforme Figura 2.
• Realizar com o osciloscópio as medidas da tensão média na carga, da frequência na carga e tensão reversa sobre o diodo. Completar a tabela com os valores medidos e cálculos.

• Realizar as medidas com o osciloscópio e tirar fotos conforme a

Figura 3 das seguintes grandezas:

• Vsec – Tensão no secundário do transformador
• Vo – Tensão na carga 3. VD – Tensão reversa sobre o diodo
