ATIVIDADE PRÁTICA DE RESISTÊNCIA DOS MATERIAIS

Instruções: Esta atividade prática é individual, pois necessita do número do seu RU para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados inseridos incorretamente resultarão na perda de nota da questão.

Ao final desta atividade, você deverá escanear sua resolução e postá-la em Trabalhos para correção. Gere um único documento contendo toda sua resolução.

ENSAIO DE TRAÇÃO

Neste experimento você utilizará o laboratório virtual para realização do ensaio de tração e, assim, obter o diagrama tensão x deformação e, assim, determinar algumas propriedades mecânicas dos materiais, tais como: módulo de elasticidade, tensão limite de proporcionalidade, tensão última (limite de resistência à tração) e tensão de ruptura. Essas propriedades são muito importantes no projeto de estruturas. Trabalhamos com este tema na Aula 2 tema 2.

Na aula 2 a professora Francielly e o realizaram este ensaio através de uma máquina universal de ensaios. Vale a pena conferir este vídeo a fim de compreender como este ensaio é realizado na indústria e nos centros de pesquisa de materiais.

Para compreender como se realiza este ensaio, assista os dois vídeos da Aula 7. Nestes vídeos a professora Francielly mostra o passo a passo para realização do experimento no laboratório virtual e como extrair os dados a fim de plotar o diagrama de tensão x deformação.

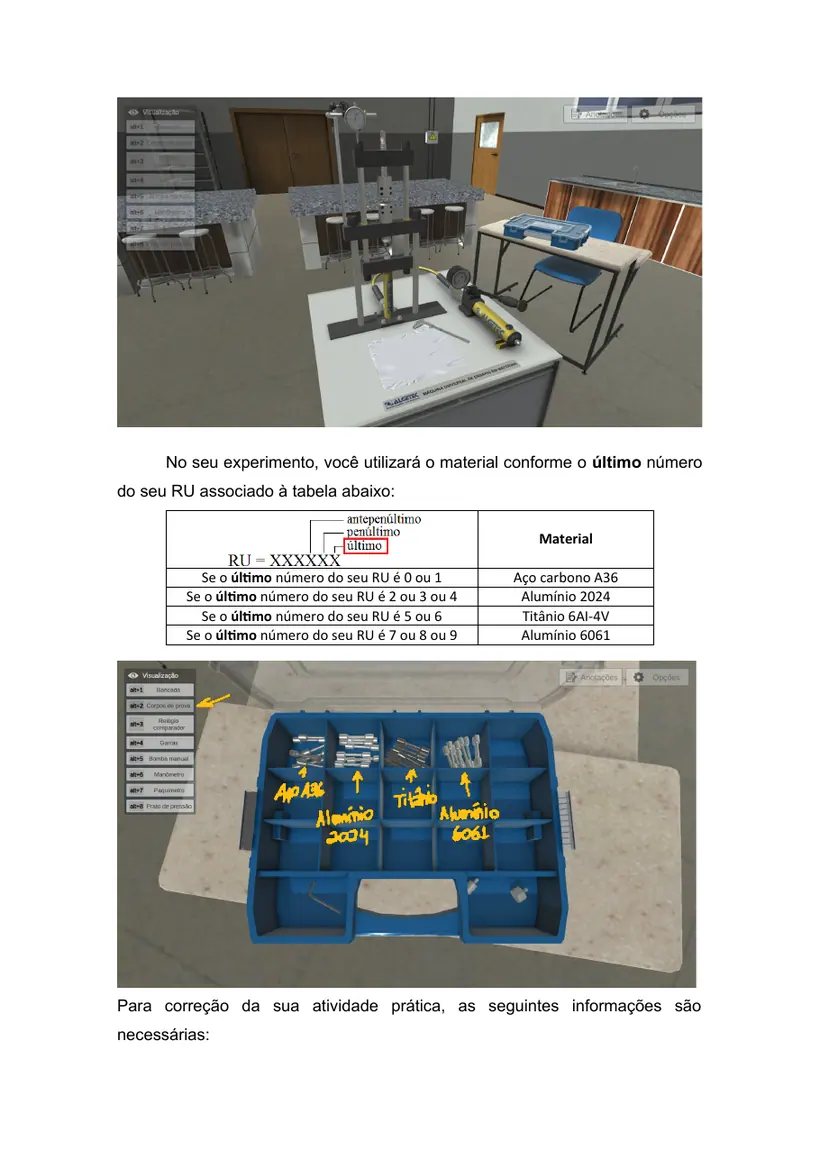

No seu experimento, você utilizará o material conforme o último número do seu RU associado à tabela abaixo:

Para correção da sua atividade prática, as seguintes informações são necessárias:

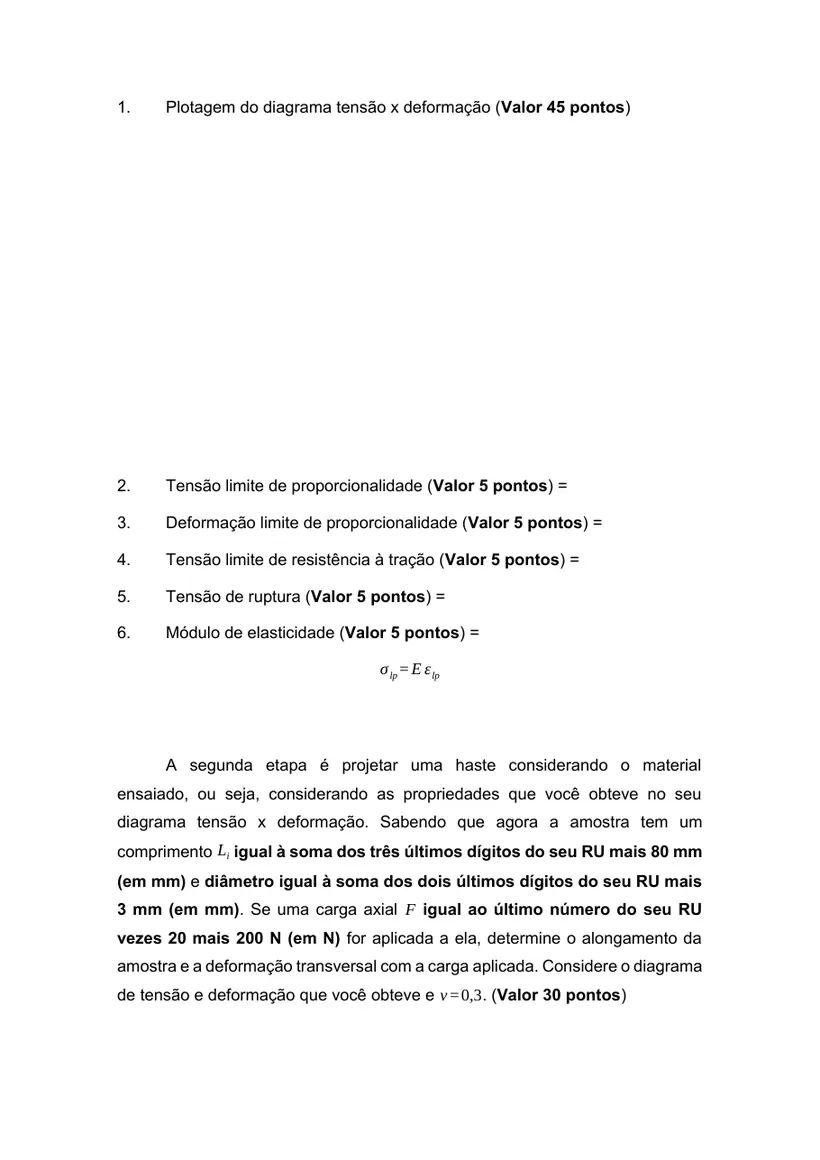

• Plotagem do diagrama tensão x deformação (Valor 45 pontos)
• Tensão limite de proporcionalidade (Valor 5 pontos) =
• Deformação limite de proporcionalidade (Valor 5 pontos) =
• Tensão limite de resistência à tração (Valor 5 pontos) =
• Tensão de ruptura (Valor 5 pontos) =
• Módulo de elasticidade (Valor 5 pontos) =

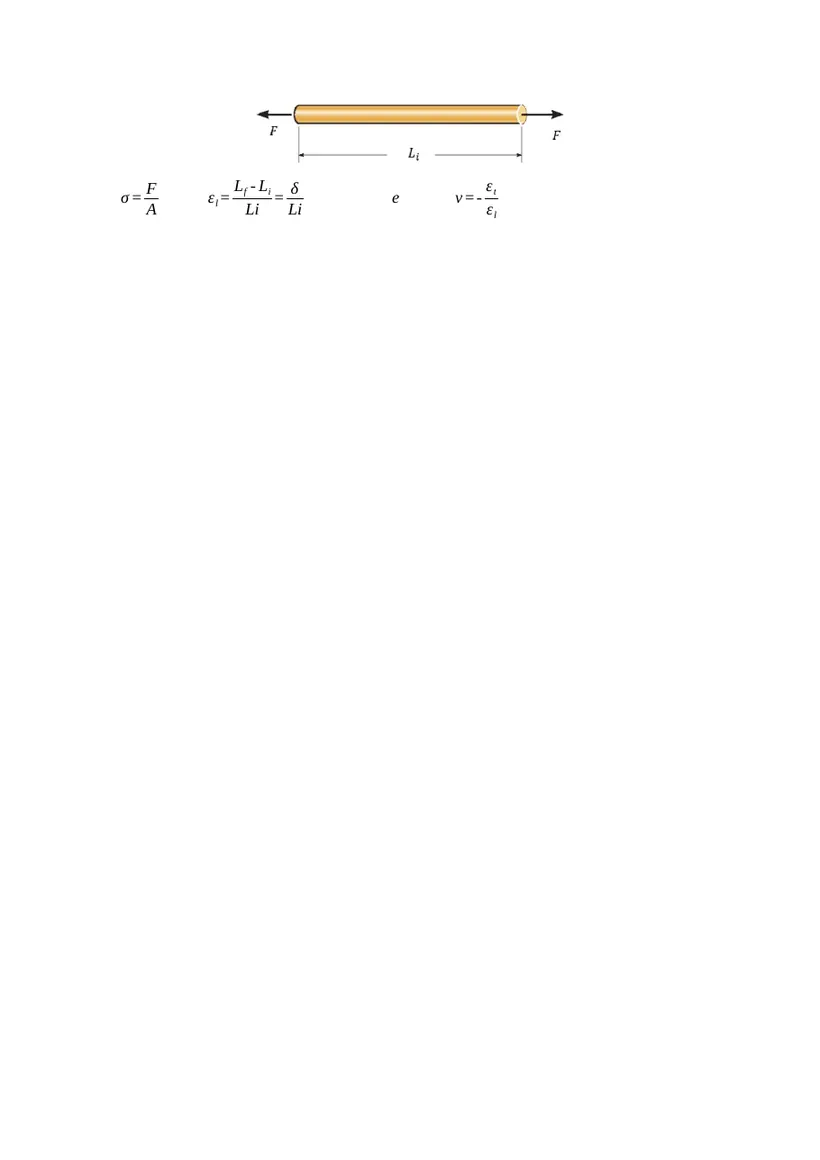

• A segunda etapa é projetar uma haste considerando o material ensaiado, ou seja, considerando as propriedades que você obteve no seu diagrama tensão x deformação. Sabendo que agora a amostra tem um comprimento igual à soma dos três últimos dígitos do seu RU mais 80 mm (em mm) e diâmetro igual à soma dos dois últimos dígitos do seu RU mais 3 mm (em mm). Se uma carga axial igual ao último número do seu RU vezes 20 mais 200 N (em N) for aplicada a ela, determine o alongamento da amostra e a deformação transversal com a carga aplicada. Considere o diagrama de tensão e deformação que você obteve e . (Valor 30 pontos)
