Atividade Prática de Metrologia

OBJETIVO

Essa atividade tem como objetivos: a familiarização do aluno por meio do reconhecimento e a utilização de instrumentos utilizados na metrologia industrial, bem como a discussão dos resultados de medição como parâmetros quantificadores e qualificadores dos instrumentos e peças verificadas.

MATERIAL UTILIZADO

Para a realização dos experimentos serão utilizados instrumentos disponíveis no Kit Taylor apresentados na figura 1, material fornecido pela Uninter aos alunos.

Obs. É necessário a revisão aos materiais disponibilizados nas Rotas de Estudo e Bibliografia.

Figura 1: Maleta Kit Taylor.

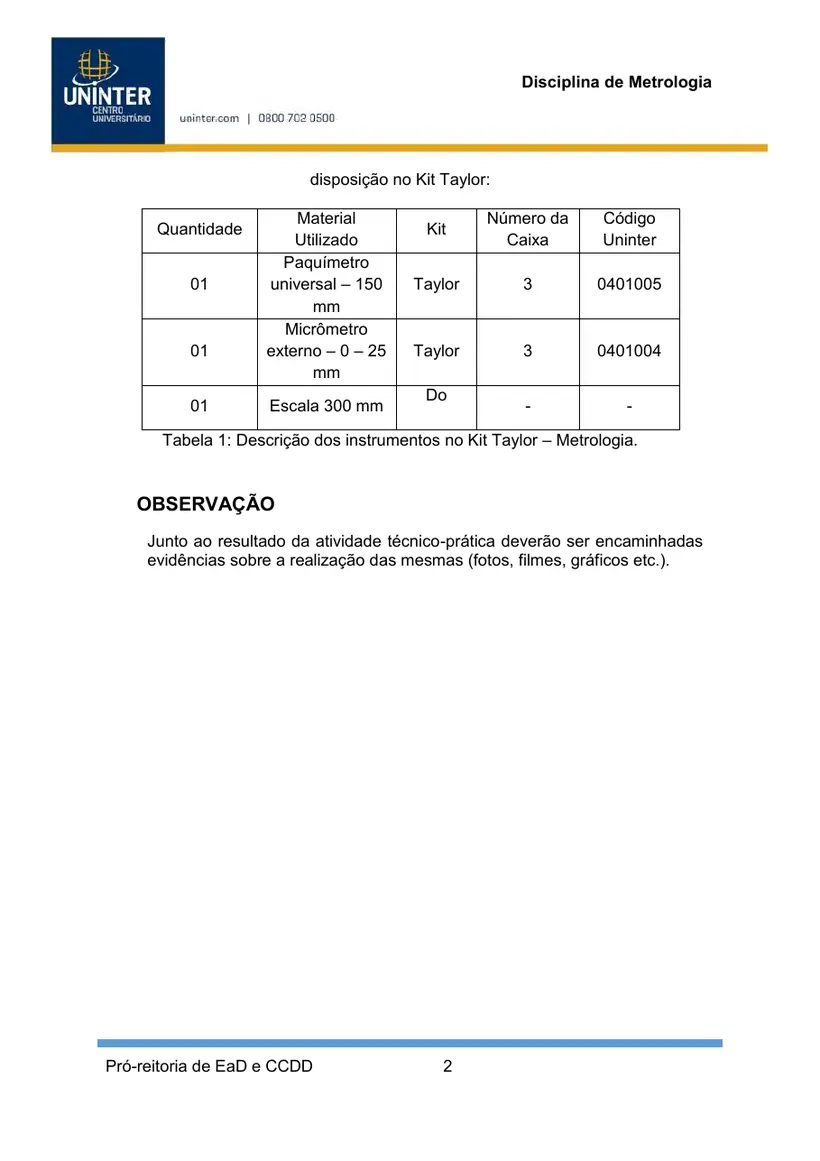

Na Tabela 1 apresentam-se os instrumentos utilizados por esta disciplina a disposição no Kit Taylor:

Tabela 1: Descrição dos instrumentos no Kit Taylor – Metrologia.

OBSERVAÇÃO

Junto ao resultado da atividade técnico-prática deverão ser encaminhadas evidências sobre a realização das mesmas (fotos, filmes, gráficos etc.).

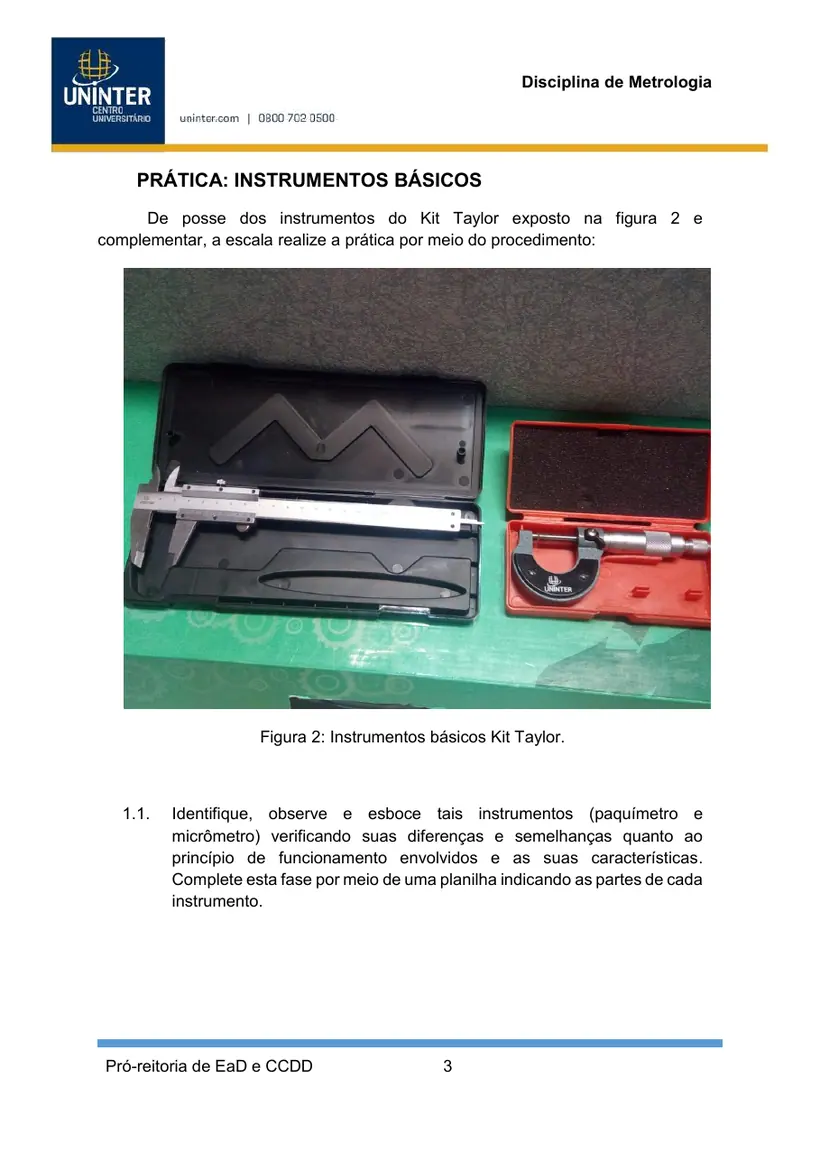

PRÁTICA: INSTRUMENTOS BÁSICOS

De posse dos instrumentos do Kit Taylor exposto na figura 2 e complementar, a escala realize a prática por meio do procedimento:

Figura 2: Instrumentos básicos Kit Taylor.

1.1. Identifique, observe e esboce tais instrumentos (paquímetro e micrômetro) verificando suas diferenças e semelhanças quanto ao princípio de funcionamento envolvidos e as suas características.

Complete esta fase por meio de uma planilha indicando as partes de cada instrumento.

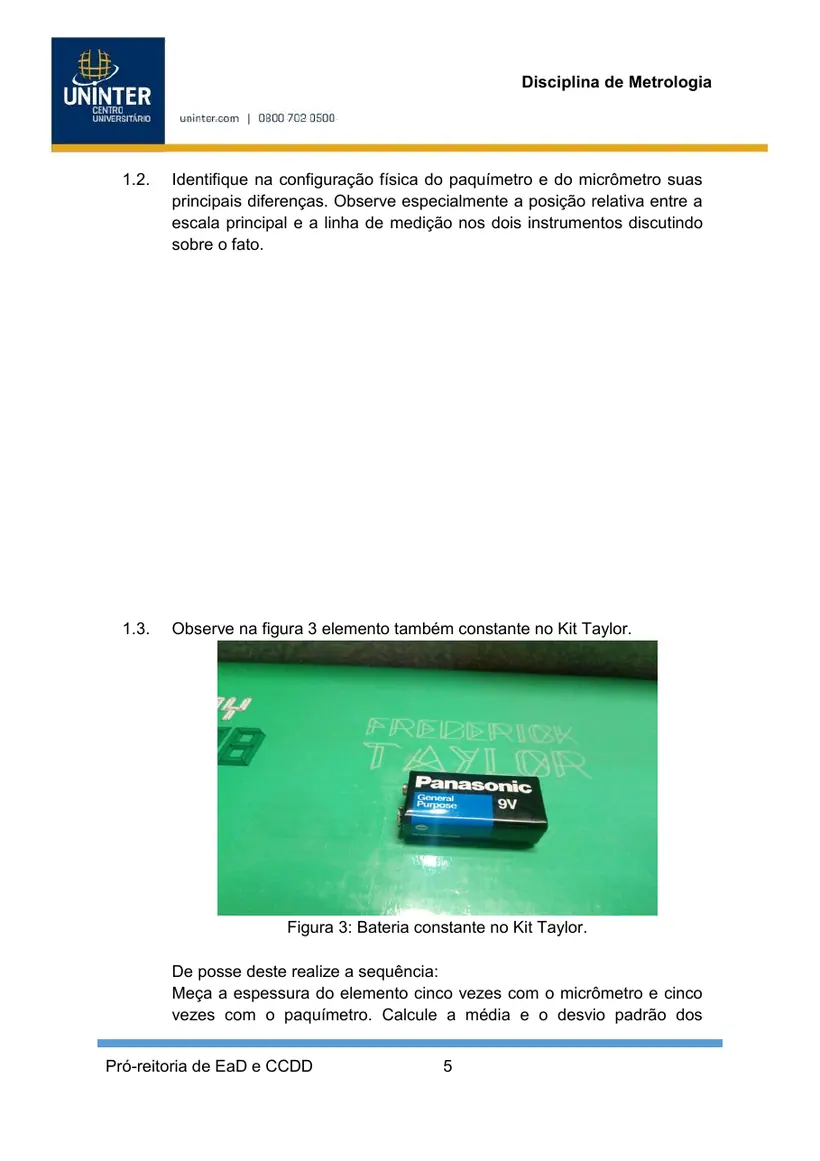

1.2. Identifique na configuração física do paquímetro e do micrômetro suas principais diferenças. Observe especialmente a posição relativa entre a escala principal e a linha de medição nos dois instrumentos discutindo sobre o fato.

1.3. Observe na figura 3 elemento também constante no Kit Taylor.

Figura 3: Bateria constante no Kit Taylor.

De posse deste realize a sequência:

Meça a espessura do elemento cinco vezes com o micrômetro e cinco vezes com o paquímetro. Calcule a média e o desvio padrão dos resultados obtidos com cada instrumento.

Tabela 2: Medidas obtidas sobre o elemento verificado.

1.4. Indique as características dos instrumentos:

Tabela 3: Características dos instrumentos.

1.5. Discussão dos resultados, por meio de análise a capacidade de cada instrumento, no que diz respeito a repetibilidade, exatidão e resolução observando os valores obtidos e cálculos efetuados da média e desvio padrão.
