Atividade Prática - Eletropneumática

A seguir você encontra o roteiro para a realização da atividade prática, que conta com o uso software de simulação CADESIMU, que está disponível na aula 7 do roteiro de estudos. Após realizar a experiência você deverá organizar os resultados em um relatório, conforme o modelo de relatório disponibilizado na disciplina e entregar o relatório em .pdf através do ícone Trabalhos. Leia com atenção a todas as informações contidas neste roteiro.

Objetivo

Esta atividade tem como objetivo implementar de maneira computacional, ou seja, por software de simulação, a sequência de acionamento de dois cilindros pneumáticos conforme será apresentado a seguir.

Descrição da atividade

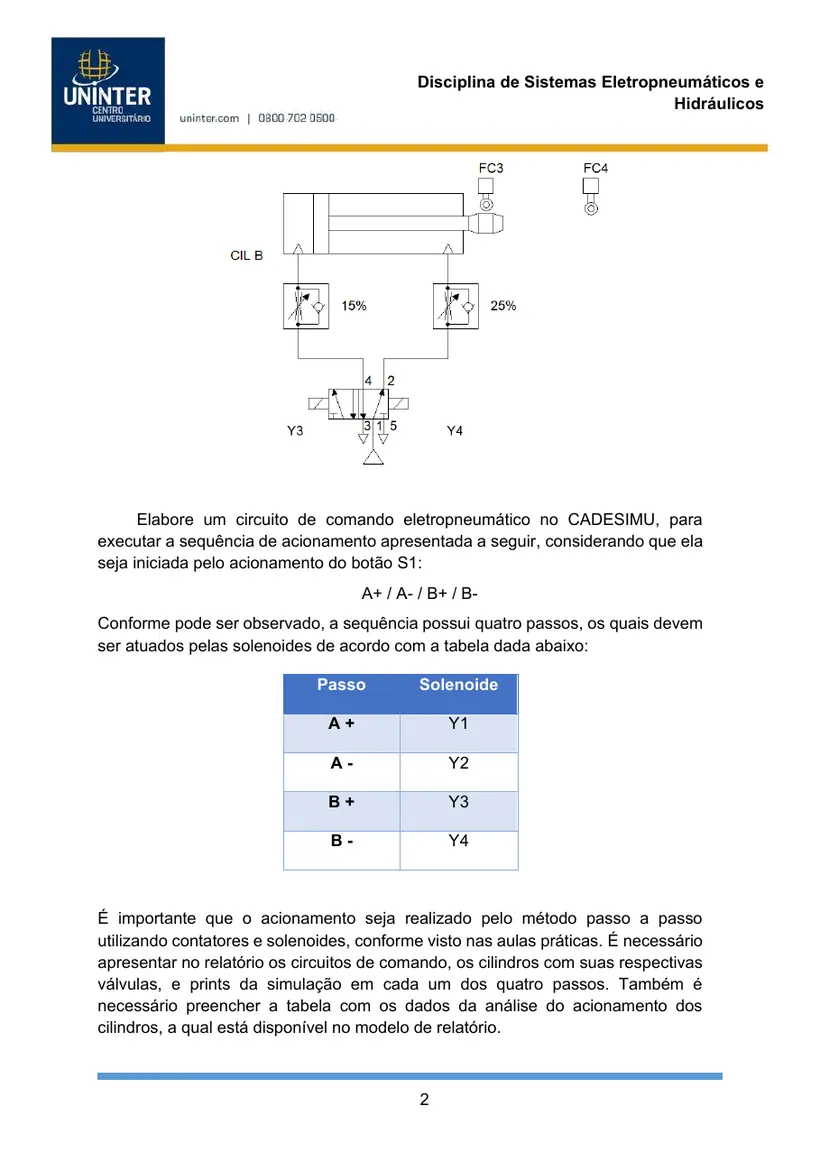

Considerando os cilindros apresentados na figura a seguir, os quais possuem válvulas de fluxo que controlam suas velocidades de expansão e contração (utilize exatamente o ajuste de fluxo conforme a figura). Ainda, tem-se a presença de sensores fim-de-curso (FC1, FC2, FC3 e FC4), os quais devem ser empregados para obter a informação da posição dos cilindros. E por fim, tem-se as solenoides Y1, Y2, Y3 e Y4, responsáveis pelo acionamento dos passos da sequência.

1 Elabore um circuito de comando eletropneumático no CADESIMU, para executar a sequência de acionamento apresentada a seguir, considerando que ela seja iniciada pelo acionamento do botão S1:

A+ / A- / B+ / B- Conforme pode ser observado, a sequência possui quatro passos, os quais devem ser atuados pelas solenoides de acordo com a tabela dada abaixo:

Passo Solenoide

A + Y1 A - Y2 B + Y3 B - Y4 É importante que o acionamento seja realizado pelo método passo a passo utilizando contatores e solenoides, conforme visto nas aulas práticas. É necessário apresentar no relatório os circuitos de comando, os cilindros com suas respectivas válvulas, e prints da simulação em cada um dos quatro passos. Também é necessário preencher a tabela com os dados da análise do acionamento dos cilindros, a qual está disponível no modelo de relatório.

INFORMAÇÕES ADICIONAIS

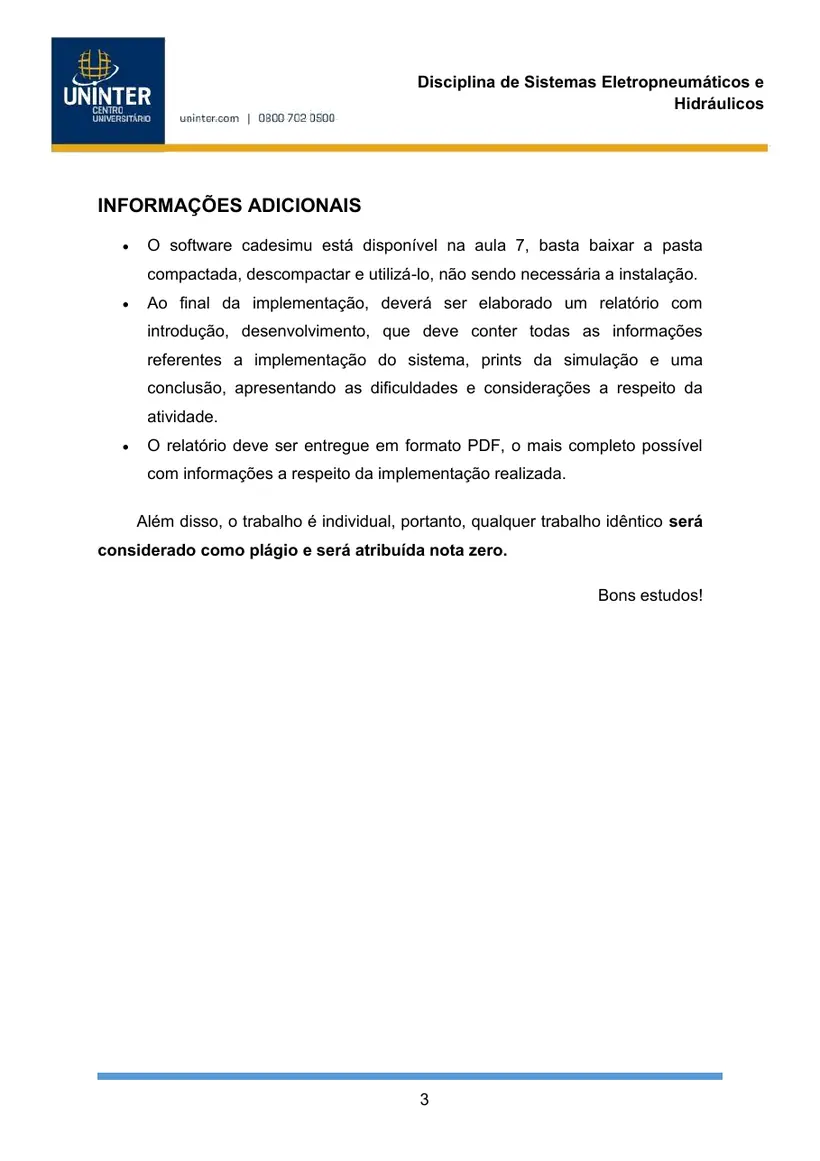

• O software cadesimu está disponível na aula 7, basta baixar a pasta compactada, descompactar e utilizá-lo, não sendo necessária a instalação.
• Ao final da implementação, deverá ser elaborado um relatório com introdução, desenvolvimento, que deve conter todas as informações referentes a implementação do sistema, prints da simulação e uma conclusão, apresentando as dificuldades e considerações a respeito da atividade.
• O relatório deve ser entregue em formato PDF, o mais completo possível com informações a respeito da implementação realizada.

Além disso, o trabalho é individual, portanto, qualquer trabalho idêntico será considerado como plágio e será atribuída nota zero.

Bons estudos!
