CONDUTIVIDADE ELÉTRICA EM LÍQUIDOS E SÓLIDOS

QUÍMICA GERAL

CONDUTIVIDADE ELÉTRICA

ATIVIDADE PRÁTICA (KIT POLO) – Química Geral

OBJETIVO

Verificar influência do tipo de ligação química na condutividade elétrica em líquidos e sólidos

MATERIAL UTILIZADO 1 KIT LED, composto por: copo graduado transparente de 800 mL, tampa preta com 3 conectores (preto, vermelho e amarelo), fonte de tensão com alimentação a pilha, duas pilhas tipo AA (kit polo)

• 2 hastes de vidro de 8,5 cm (kit polo)
• 2 hastes de metal de 8,5 cm (kit polo)
• 2 hastes de plástico de 8,5 cm (kit polo)
• Água em temperatura ambiente
• Sal de cozinha (cloreto de sódio) – levar de casa

• Açúcar (sacarose) – levar de casa

• 1 colher de sopa – levar de casa
• Papel toalha ou pano de prato – levar de casa 2 pilhas AA sobressalentes – levar de casa

PREPARAÇÃO PARA O EXPERIMENTO 1º Verifique se as pilhas estão instaladas na fonte de tensão, abrindo a tampa desta, e se a fonte se encontra desligada (off). Se as pilhas não estiverem instaladas, realize a instalação das pilhas e mantenha a fonte desligada.

2º Verifique se os conectores da tampa possuem as mesmas cores na parte de baixo e na parte de cima.

Todos os conectores devem apresentar a mesma cor nas duas faces: preto com preto, vermelho com vermelho e amarelo com amarelo. Se não, desparafuse os conectores da face superior, segurando a parte respectiva de baixo, e os parafuse novamente nas cores correspondentes.

3º Verifique se os três conectores da tampa possuem conectores tipo jacaré. Se não, solicite o jacaré faltante ao responsável do Polo e o instale. Se apresentar folga, aperte um pouco a alça de conexão.

4º Estando os itens acima de acordo, verifique se o circuito elétrico do led está funcionando corretamente.

• Conecte o cabo preto da fonte de tensão na parte superior do conector preto da tampa.
• Conecte o cabo vermelho da fonte de tensão na parte superior do conector amarelo da tampa.
• Ligue a fonte de tensão (on). O led deve acender.

• Desligue a fonte de tensão (off).

• Se o led não acender, verifique as conexões e/ou substitua as pilhas e proceda este teste novamente.

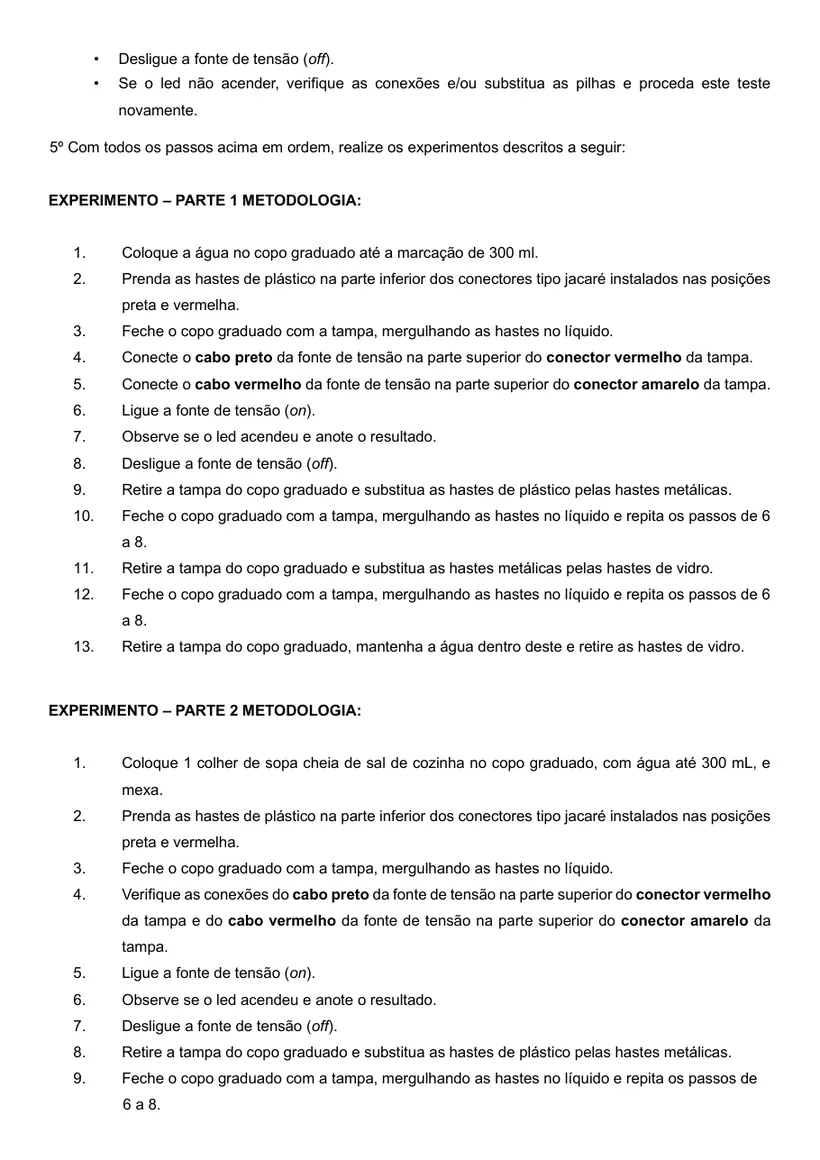

5º Com todos os passos acima em ordem, realize os experimentos descritos a seguir:

EXPERIMENTO – PARTE 1 METODOLOGIA:

• Coloque a água no copo graduado até a marcação de 300 ml.
• Prenda as hastes de plástico na parte inferior dos conectores tipo jacaré instalados nas posições preta e vermelha.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido.
• Conecte o cabo preto da fonte de tensão na parte superior do conector vermelho da tampa.
• Conecte o cabo vermelho da fonte de tensão na parte superior do conector amarelo da tampa.

6. Ligue a fonte de tensão (on).

• Observe se o led acendeu e anote o resultado.

8. Desligue a fonte de tensão (off).

• Retire a tampa do copo graduado e substitua as hastes de plástico pelas hastes metálicas.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado e substitua as hastes metálicas pelas hastes de vidro.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado, mantenha a água dentro deste e retire as hastes de vidro.

EXPERIMENTO – PARTE 2 METODOLOGIA:

• Coloque 1 colher de sopa cheia de sal de cozinha no copo graduado, com água até 300 mL, e mexa.
• Prenda as hastes de plástico na parte inferior dos conectores tipo jacaré instalados nas posições preta e vermelha.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido.
• Verifique as conexões do cabo preto da fonte de tensão na parte superior do conector vermelho da tampa e do cabo vermelho da fonte de tensão na parte superior do conector amarelo da tampa.

5. Ligue a fonte de tensão (on).

• Observe se o led acendeu e anote o resultado.

7. Desligue a fonte de tensão (off).

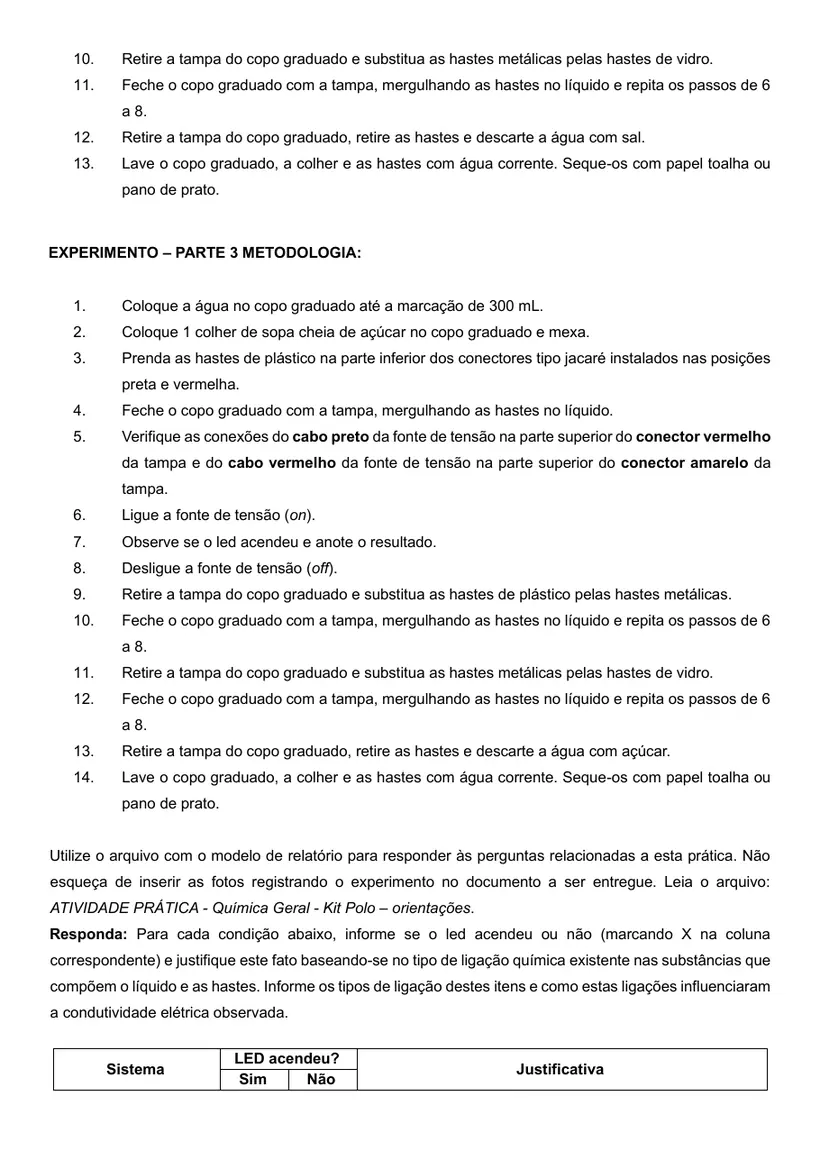

• Retire a tampa do copo graduado e substitua as hastes de plástico pelas hastes metálicas.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado e substitua as hastes metálicas pelas hastes de vidro.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado, retire as hastes e descarte a água com sal.
• Lave o copo graduado, a colher e as hastes com água corrente. Seque-os com papel toalha ou pano de prato.

EXPERIMENTO – PARTE 3 METODOLOGIA:

• Coloque a água no copo graduado até a marcação de 300 mL.
• Coloque 1 colher de sopa cheia de açúcar no copo graduado e mexa.
• Prenda as hastes de plástico na parte inferior dos conectores tipo jacaré instalados nas posições preta e vermelha.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido.
• Verifique as conexões do cabo preto da fonte de tensão na parte superior do conector vermelho da tampa e do cabo vermelho da fonte de tensão na parte superior do conector amarelo da tampa.

6. Ligue a fonte de tensão (on).

• Observe se o led acendeu e anote o resultado.

8. Desligue a fonte de tensão (off).

• Retire a tampa do copo graduado e substitua as hastes de plástico pelas hastes metálicas.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado e substitua as hastes metálicas pelas hastes de vidro.
• Feche o copo graduado com a tampa, mergulhando as hastes no líquido e repita os passos de 6 a 8.
• Retire a tampa do copo graduado, retire as hastes e descarte a água com açúcar.
• Lave o copo graduado, a colher e as hastes com água corrente. Seque-os com papel toalha ou pano de prato.

Utilize o arquivo com o modelo de relatório para responder às perguntas relacionadas a esta prática. Não esqueça de inserir as fotos registrando o experimento no documento a ser entregue. Leia o arquivo:

ATIVIDADE PRÁTICA - Química Geral - Kit Polo – orientações.

Responda: Para cada condição abaixo, informe se o led acendeu ou não (marcando X na coluna correspondente) e justifique este fato baseando-se no tipo de ligação química existente nas substâncias que compõem o líquido e as hastes. Informe os tipos de ligação destes itens e como estas ligações influenciaram a condutividade elétrica observada.

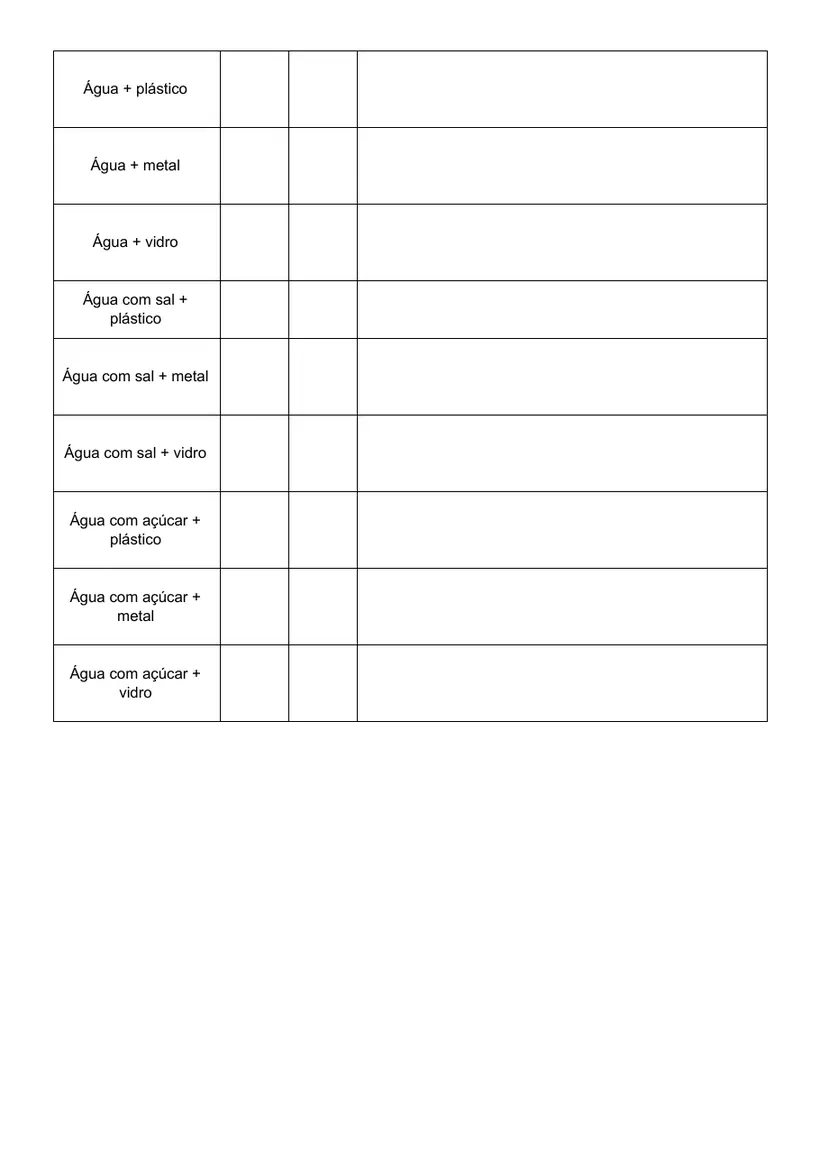

LED acendeu?

Sistema Justificativa

Sim Não Água + plástico Água + metal Água + vidro Água com sal + plástico Água com sal + metal Água com sal + vidro Água com açúcar + plástico Água com açúcar + metal Água com açúcar + vidro
