DISCIPLINA OBRAS hidráulicAS pROJETO dRENAGEM prof carina pedrozo curitiba - pr

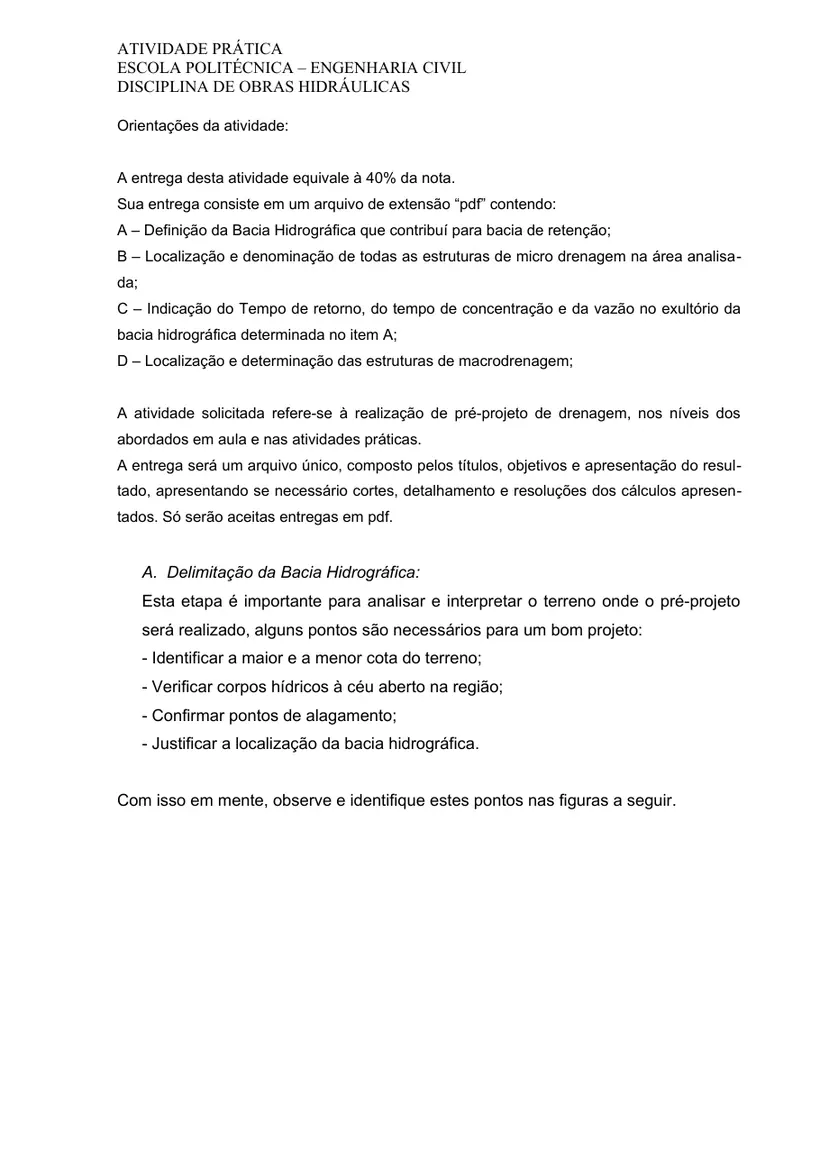

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

Sua entrega consiste em um arquivo de extensão “pdf” contendo:

A – Definição da Bacia Hidrográfica que contribuí para bacia de retenção;

B – Localização e denominação de todas as estruturas de micro drenagem na área analisada;

C – Indicação do Tempo de retorno, do tempo de concentração e da vazão no exultório da bacia hidrográfica determinada no item A;

D – Localização e determinação das estruturas de macrodrenagem;

A atividade solicitada refere-se à realização de pré-projeto de drenagem, nos níveis dos abordados em aula e nas atividades práticas.

A entrega será um arquivo único, composto pelos títulos, objetivos e apresentação do resultado, apresentando se necessário cortes, detalhamento e resoluções dos cálculos apresentados. Só serão aceitas entregas em pdf.

• Delimitação da Bacia Hidrográfica:

Esta etapa é importante para analisar e interpretar o terreno onde o pré-projeto será realizado, alguns pontos são necessários para um bom projeto:

• Identificar a maior e a menor cota do terreno;
• Verificar corpos hídricos à céu aberto na região;
• Confirmar pontos de alagamento;
• Justificar a localização da bacia hidrográfica.

Com isso em mente, observe e identifique estes pontos nas figuras a seguir.

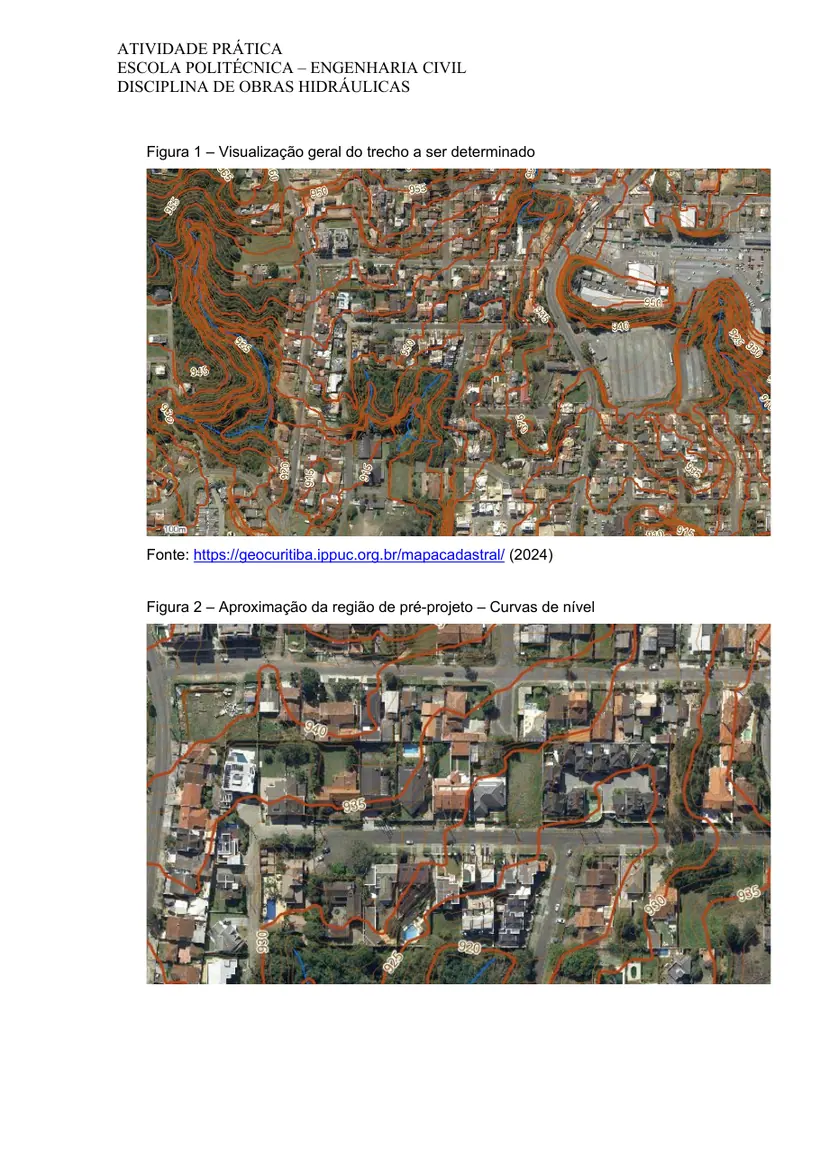

Figura 1 – Visualização geral do trecho a ser determinado

Fonte: https://geocuritiba.ippuc.org.br/mapacadastral/ (2024)

Figura 2 – Aproximação da região de pré-projeto – Curvas de nível

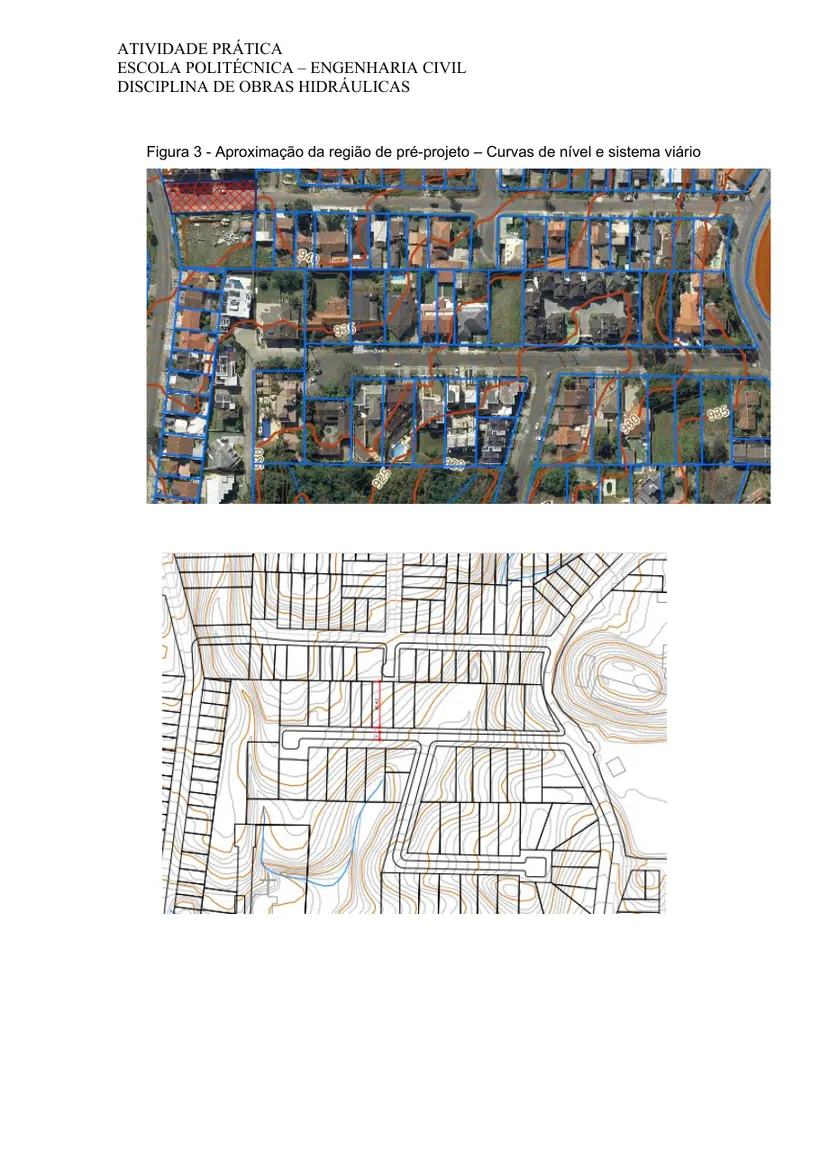

Figura 3 - Aproximação da região de pré-projeto – Curvas de nível e sistema viário

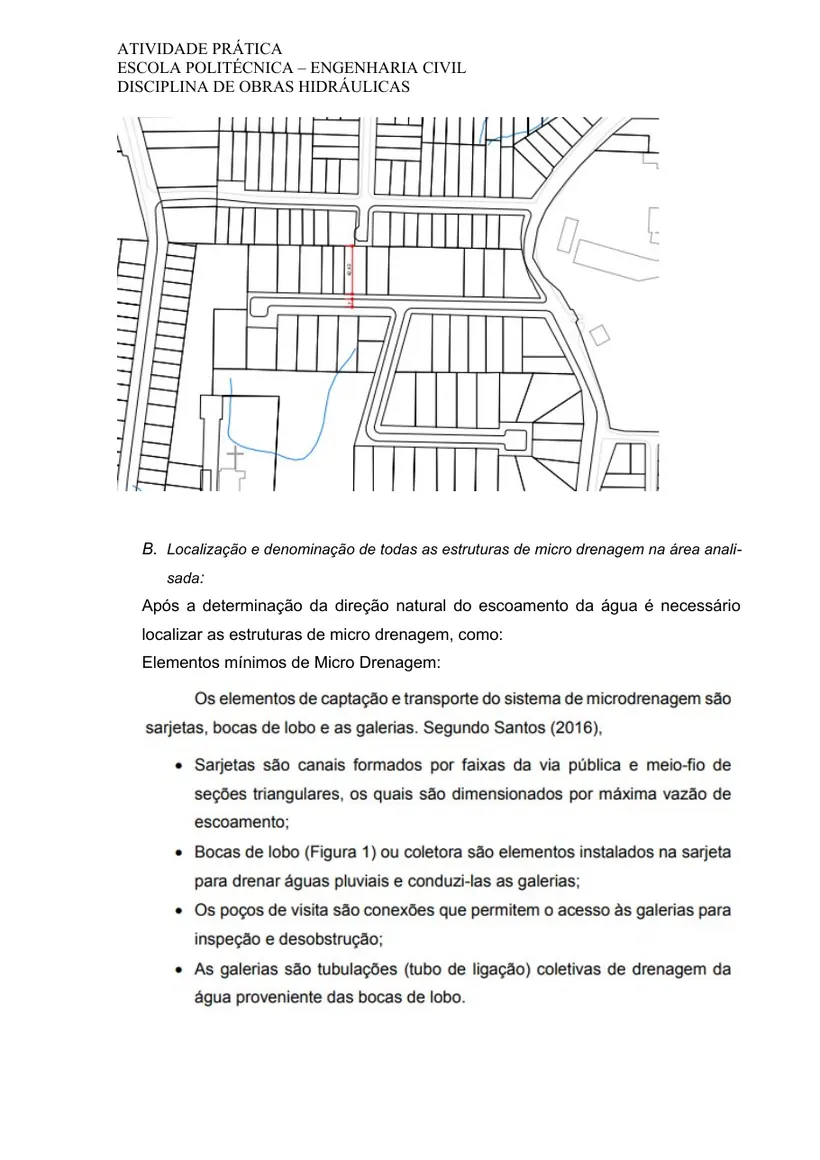

• Localização e denominação de todas as estruturas de micro drenagem na área analisada:

Após a determinação da direção natural do escoamento da água é necessário localizar as estruturas de micro drenagem, como:

Elementos mínimos de Micro Drenagem:

Características de MicroDrenagem:

• Diâmetro Mínimo de galeria 0,30 m;
• Recoberta por, no mínimo, 1 m sobre a geratriz superior da coletora pluvial;
• Espaçamento máximo de boca de lobo;
• Indicação do Tempo de retorno, do tempo de concentração e da vazão no exultório da bacia hidrográfica determinada no item A:

Intensidade de Chuva (mm/h)

Admita tempos de duração de chuva entre 10 a 30 minutos.

• Localização e determinação das estruturas de macrodrenagem;

A macrodrenagem é um conjunto de obras que visa melhorar as condições de escoamento de forma a atenuar os problemas de erosão, assoreamento e inundação. Ela é responsável pelo escoamento final das águas, em que a vazão de escoamento gerada nas bacias é transportada pelos canais e condutos através do sistema de drenagem, sendo que os canais podem ser naturais ou construídos. Os reservatórios destinam-se ao amortecimento das vazões geradas nas bacias, por meio do balanço entre os volumes de entrada e saída.

Informações Finais:

• O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.
