Saneamento Ambiental - Tratamento de Água

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

_Sua_entrega_consiste em um arquivo de extensão “pdf” contendo:

A – Enunciado e Resolução dos exercícios propostos;

A atividade solicitada refere-se à resolução de exercícios, nos níveis dos abordados em aula e nas atividades práticas.

A entrega será um arquivo único, composto pelos enunciados e resoluções dos exercícios realizadas manualmente, cálculos podem ser feitos a mão e inserido como como imagem de texto para posterior transformação em pdf ou digitados no corpo do trabalho.

A resolução dos exercícios deve conter toda a sequência de cálculos e os valores intermediários.

A. Resolução de exercícios propostos:

Os exercícios indicados a seguir, deverão ser resolvidos e incluídos no trabalho. A inclusão pode ser realizada diretamente no word, fotografada e incluída como imagem ou inserida como anexo no pdf, contanto que a entrega resulte em apenas um arquivo.

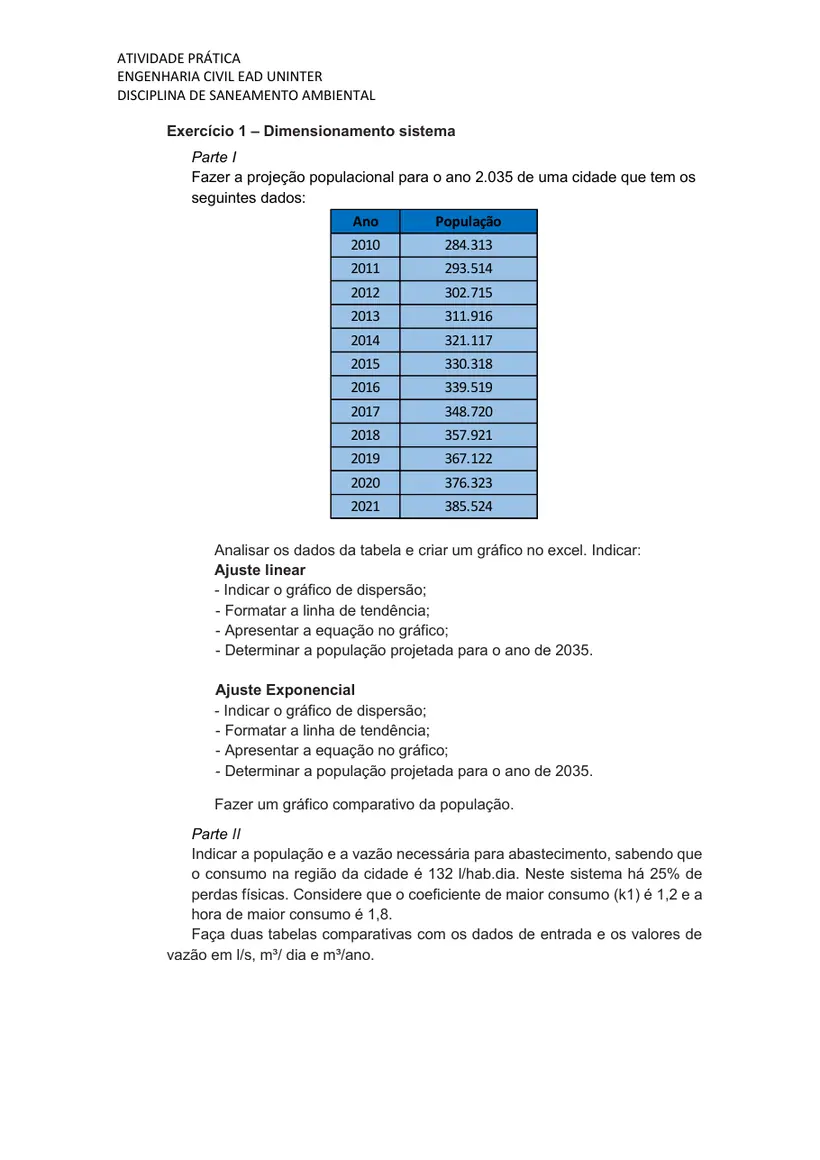

Exercício 1 – Dimensionamento sistema

Parte I Fazer a projeção populacional para o ano 2.035 de uma cidade que tem os seguintes dados:

Ano População 2010 284.313 2011 293.514 2012 302.715 2013 311.916 2014 321.117 2015 330.318 2016 339.519 2017 348.720 2018 357.921 2019 367.122 2020 376.323 2021 385.524 Analisar os dados da tabela e criar um gráfico no excel. Indicar:

Ajuste linear

• Indicar o gráfico de dispersão;
• Formatar a linha de tendência;
• Apresentar a equação no gráfico;
• Determinar a população projetada para o ano de 2035.

Ajuste Exponencial

• Indicar o gráfico de dispersão;
• Formatar a linha de tendência;
• Apresentar a equação no gráfico;
• Determinar a população projetada para o ano de 2035.

Fazer um gráfico comparativo da população.

Parte II Indicar a população e a vazão necessária para abastecimento, sabendo que o consumo na região da cidade é 132 l/hab.dia. Neste sistema há 25% de perdas físicas. Considere que o coeficiente de maior consumo (k1) é 1,2 e a hora de maior consumo é 1,8.

Faça duas tabelas comparativas com os dados de entrada e os valores de

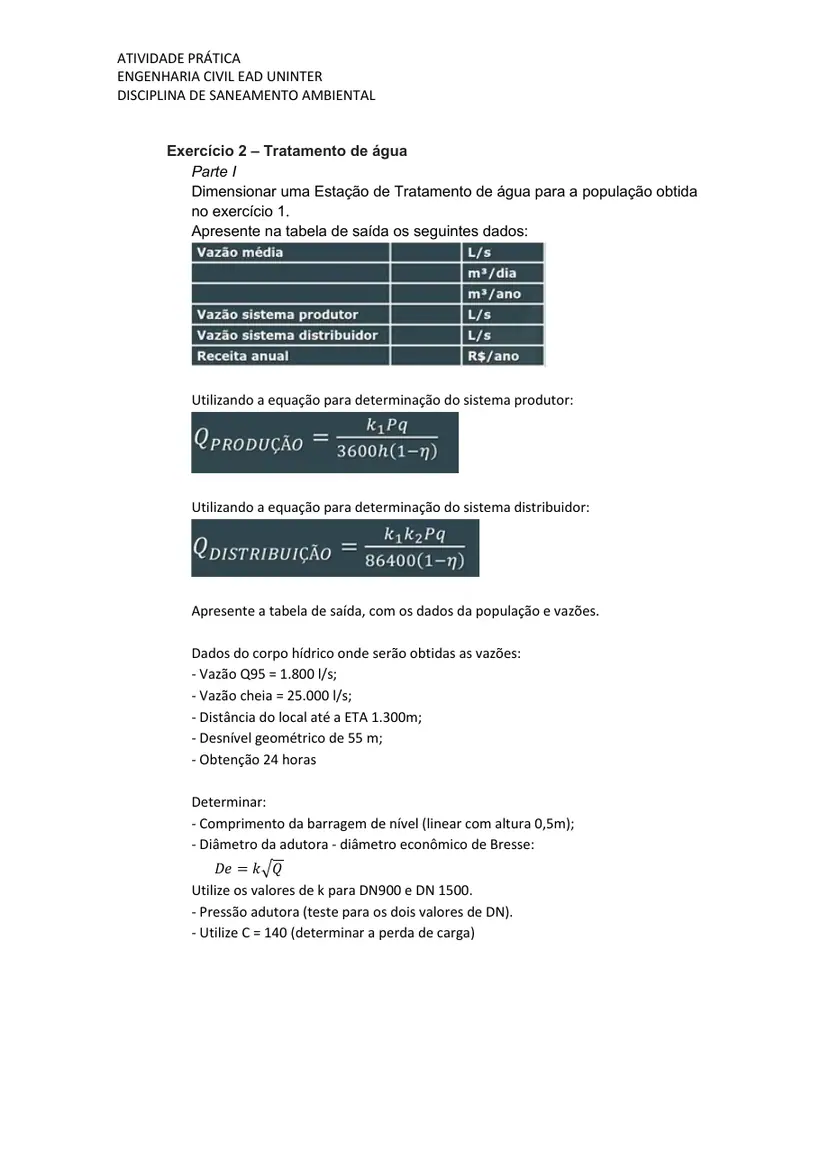

Exercício 2 – Tratamento de água

Parte I Dimensionar uma Estação de Tratamento de água para a população obtida no exercício 1.

Apresente na tabela de saída os seguintes dados:

Utilizando a equação para determinação do sistema produtor:

Utilizando a equação para determinação do sistema distribuidor:

Apresente a tabela de saída, com os dados da população e vazões.

Dados do corpo hídrico onde serão obtidas as vazões:

- Vazão Q95 = 1.800 l/s;
- Vazão cheia = 25.000 l/s;

• Distância do local até a ETA 1.300m;
• Desnível geométrico de 55 m;
• Obtenção 24 horas

Determinar:

• Comprimento da barragem de nível (linear com altura 0,5m);
• Diâmetro da adutora - diâmetro econômico de Bresse:

Utilize os valores de k para DN900 e DN 1500.

• Pressão adutora (teste para os dois valores de DN).
• Utilize C = 140 (determinar a perda de carga)

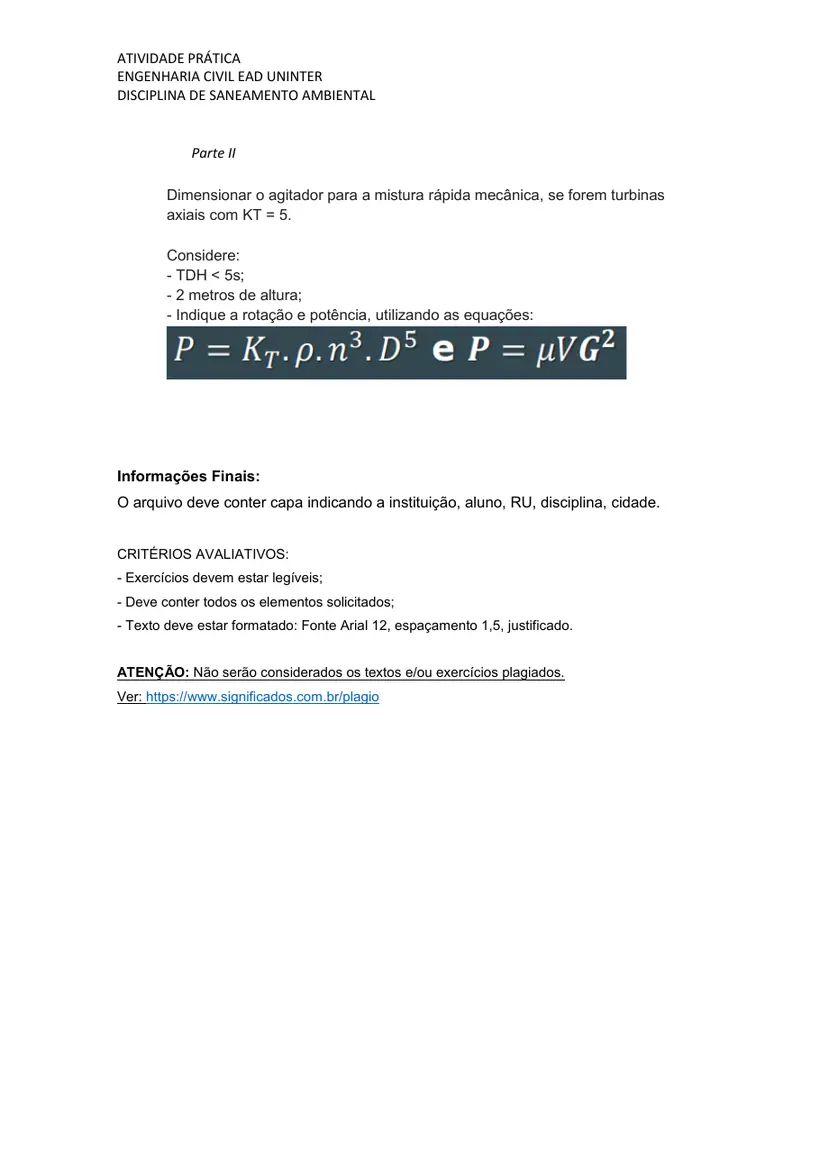

Parte II Dimensionar o agitador para a mistura rápida mecânica, se forem turbinas

Considere:

• TDH < 5s;
• 2 metros de altura;
• Indique a rotação e potência, utilizando as equações:

Informações Finais:

O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
