Instalações Hidráulicas Prediais

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

engenharia civil

DISCIPLINA INSTALAÇÕES hidráulicAS

PROJETO RESIDENCIAL prof carina pedrozo curitiba - pr

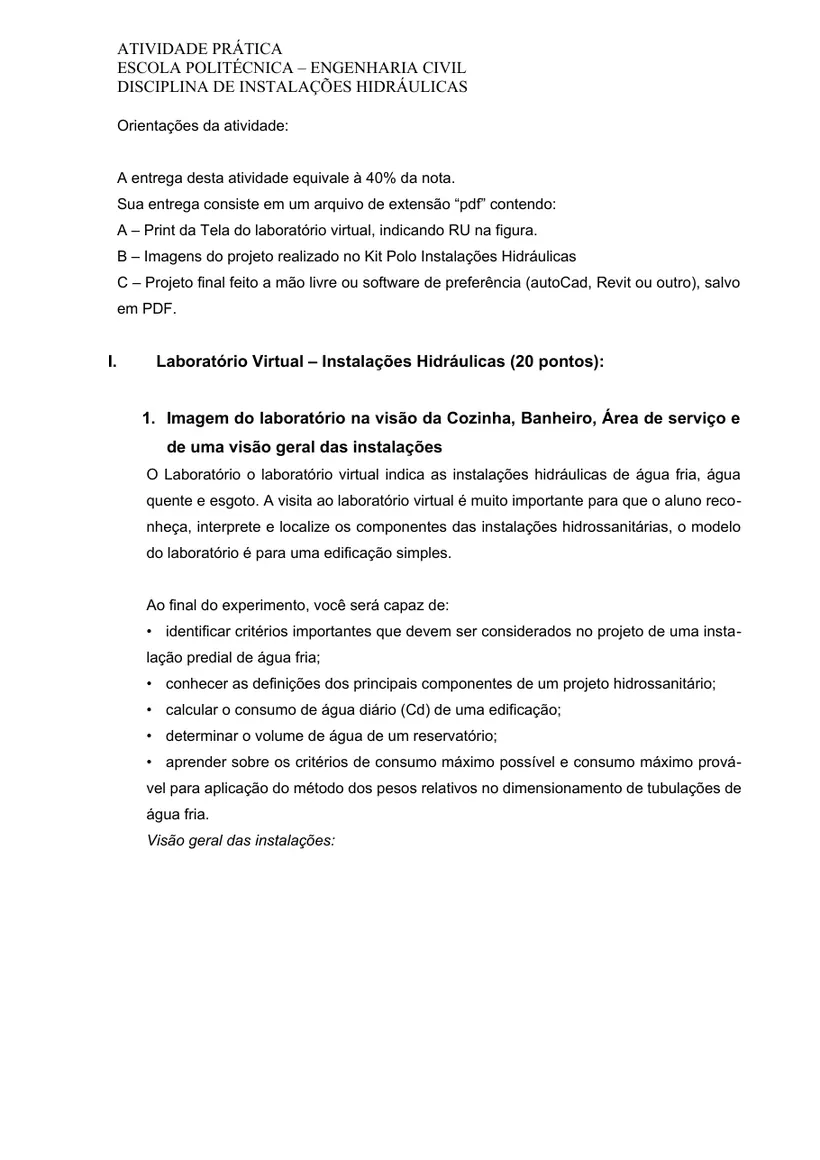

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

Sua entrega consiste em um arquivo de extensão “pdf” contendo:

A – Print da Tela do laboratório virtual, indicando RU na figura.

B – Imagens do projeto realizado no Kit Polo Instalações Hidráulicas

C – Projeto final feito a mão livre ou software de preferência (autoCad, Revit ou outro), salvo em PDF.

Laboratório Virtual – Instalações Hidráulicas (20 pontos):

• Imagem do laboratório na visão da Cozinha, Banheiro, Área de serviço e de uma visão geral das instalações
• O Laboratório o laboratório virtual indica as instalações hidráulicas de água fria, água quente e esgoto. A visita ao laboratório virtual é muito importante para que o aluno reconheça, interprete e localize os componentes das instalações hidrossanitárias, o modelo do laboratório é para uma edificação simples.
• Ao final do experimento, você será capaz de:
• identificar critérios importantes que devem ser considerados no projeto de uma instalação predial de água fria;
• conhecer as definições dos principais componentes de um projeto hidrossanitário;
• calcular o consumo de água diário (Cd) de uma edificação;
• determinar o volume de água de um reservatório;
• aprender sobre os critérios de consumo máximo possível e consumo máximo provável para aplicação do método dos pesos relativos no dimensionamento de tubulações de água fria.

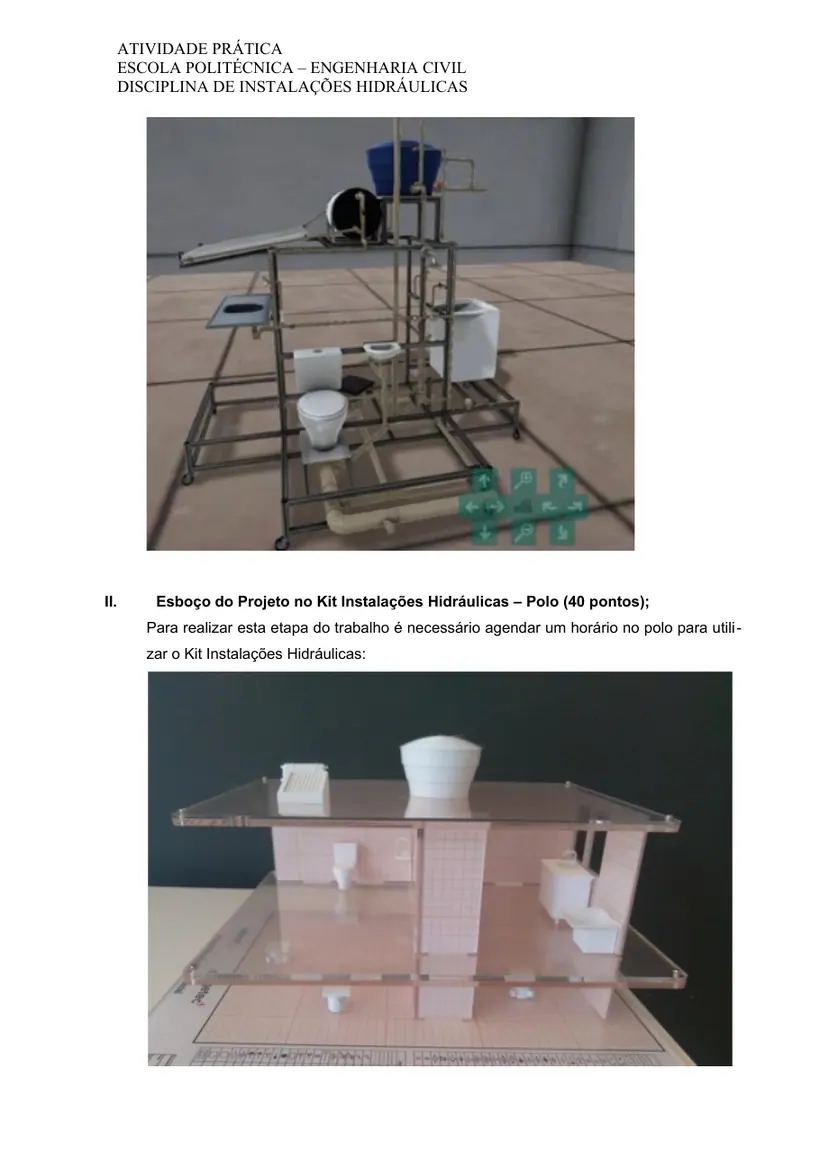

• Visão geral das instalações:
• Esboço do Projeto no Kit Instalações Hidráulicas – Polo (40 pontos);
• Para realizar esta etapa do trabalho é necessário agendar um horário no polo para utilizar o Kit Instalações Hidráulicas:

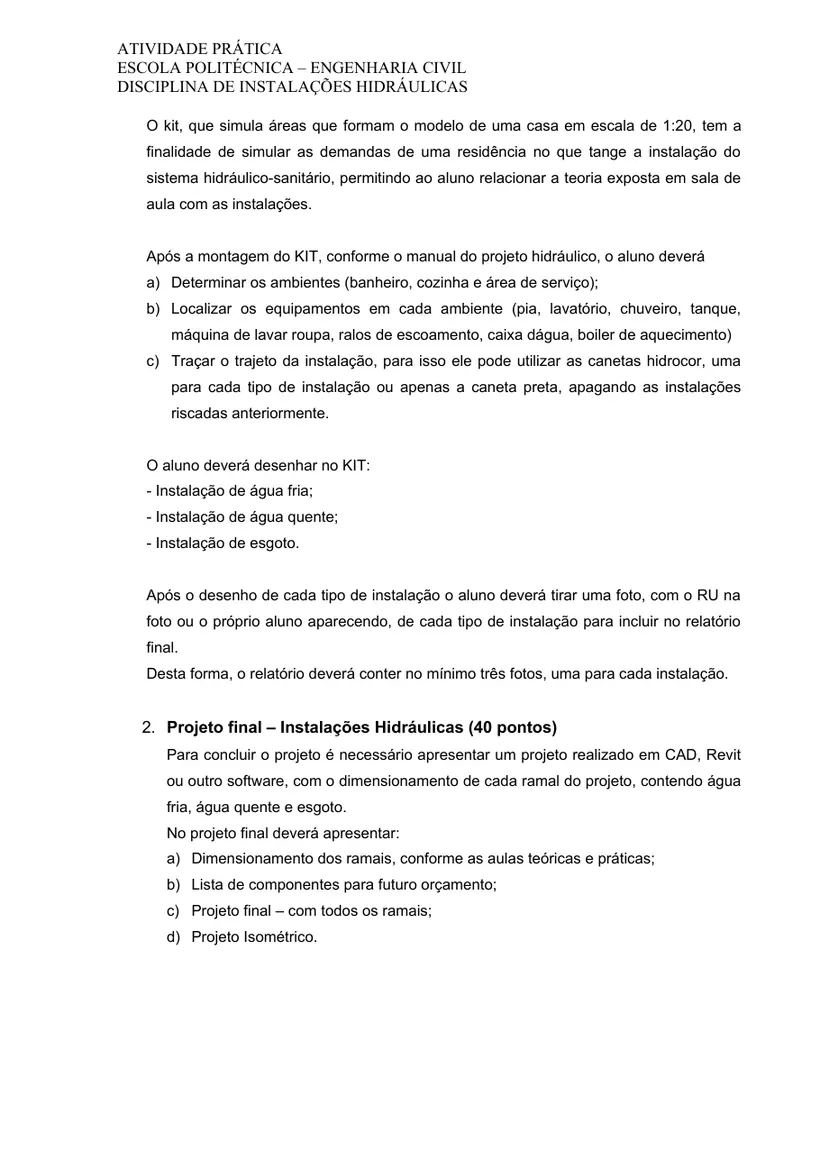

• O kit, que simula áreas que formam o modelo de uma casa em escala de 1:20, tem a finalidade de simular as demandas de uma residência no que tange a instalação do sistema hidráulico-sanitário, permitindo ao aluno relacionar a teoria exposta em sala de aula com as instalações.
• Após a montagem do KIT, conforme o manual do projeto hidráulico, o aluno deverá
• Determinar os ambientes (banheiro, cozinha e área de serviço);
• Localizar os equipamentos em cada ambiente (pia, lavatório, chuveiro, tanque, máquina de lavar roupa, ralos de escoamento, caixa dágua, boiler de aquecimento)
• Traçar o trajeto da instalação, para isso ele pode utilizar as canetas hidrocor, uma para cada tipo de instalação ou apenas a caneta preta, apagando as instalações riscadas anteriormente.
• O aluno deverá desenhar no KIT:
• Instalação de água fria;
• Instalação de água quente;
• Instalação de esgoto.
• Após o desenho de cada tipo de instalação o aluno deverá tirar uma foto, com o RU na foto ou o próprio aluno aparecendo, de cada tipo de instalação para incluir no relatório final.
• Desta forma, o relatório deverá conter no mínimo três fotos, uma para cada instalação.
• Projeto final – Instalações Hidráulicas (40 pontos)
• Para concluir o projeto é necessário apresentar um projeto realizado em CAD, Revit ou outro software, com o dimensionamento de cada ramal do projeto, contendo água fria, água quente e esgoto.
• No projeto final deverá apresentar:
• Dimensionamento dos ramais, conforme as aulas teóricas e práticas;
• Lista de componentes para futuro orçamento;
• Projeto final – com todos os ramais;
• Projeto Isométrico.

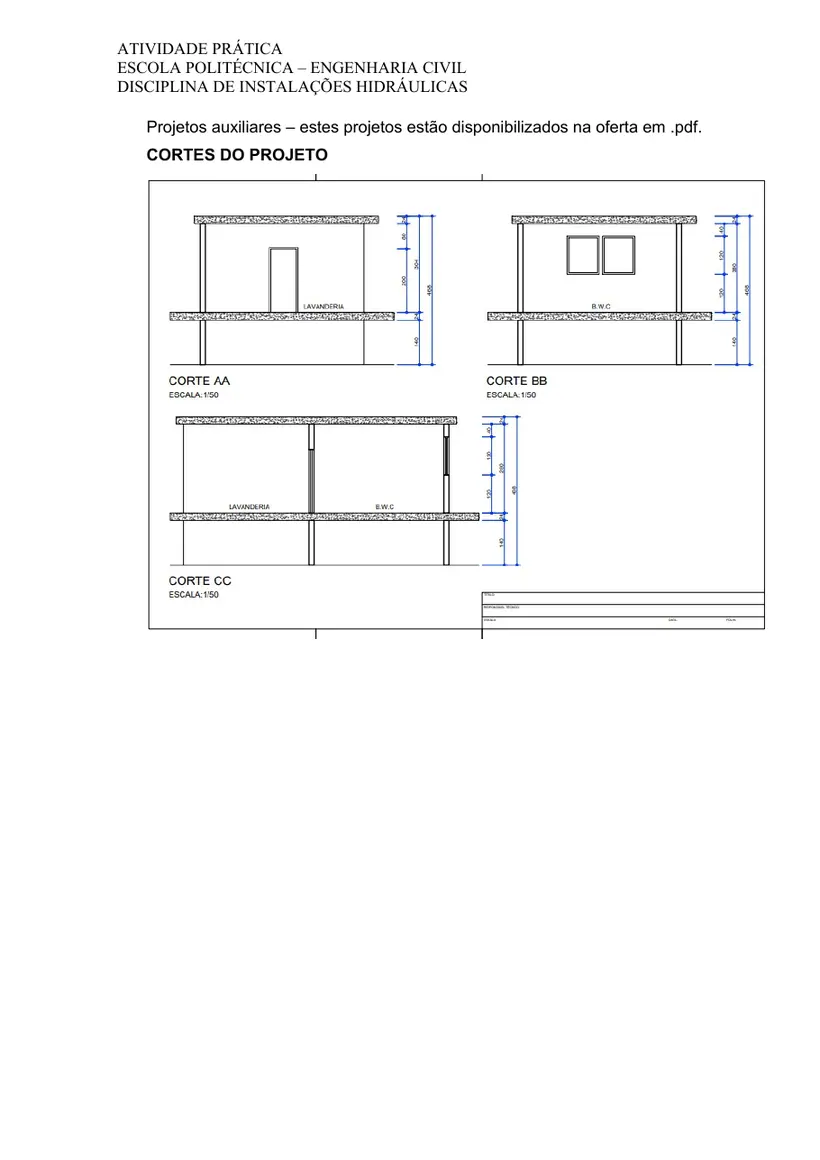

Projetos auxiliares – estes projetos estão disponibilizados na oferta em .pdf.

CORTES DO PROJETO

• Os experimentos de laboratório indicados anteriormente, deverão ser resolvidos e incluídos no trabalho. A inclusão pode ser realizada como imagem ou inserida como anexo no pdf, contanto que a entrega resulte em apenas um arquivo em pdf.
• Informações Finais:
• O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
