0:00:30 Para realizar um projeto de instalações elétricas para uma residência, utilizamos como base a norma NBR 5410_- INSTALAÇÕES ELÉTRICAS DE BAIXA TENSÃO.

Esta atividade propõe um projeto básico, composto por 5 partes:

Previsão das cargas Dimensionamento dos condutores Dimensionamento dos disjuntores para a proteção dos circuitos Desenho do projeto elétrico Instalação do circuito de iluminação IMPORTANTE!!!

Antes de iniciar, separe um caderno ou crie uma planilha para fazer as suas anotações e servir de memorial de cálculos. Alguns valores serão utilizados nas etapas seguintes do projeto.

Começaremos o nosso trabalho, pela previsão das cargas. Nessa etapa, iremos definir a carga prevista para a iluminação em cada ambiente da casa, assim como o número de pontos de tomadas de uso geral e específico e a potência de cada um desses pontos.

Para isso, é necessário recorrer aos critérios descritos na NBR 5410 e também às medidas apresentadas na planta baixa da residência em que iremos trabalhar, como mostra a figura abaixo.

Para iniciar a o processo de previsão das cargas, é necessário extrair os dados da planta baixa informada e calcular a área e o perímetro de cada ambiente da casa.

De posse desses valores, preencha na tabela a área e o perímetro de cada ambiente.

IMPORTANTE Preencha todos os valores com duas casas decimais. Não escreva a unidade, somente os números.

O sistema aceita tanto a separação por vírgula, como por ponto.

Ex.: Área cozinha --> 1,23 ou 1.23

Área [m²] Perímetro [m]

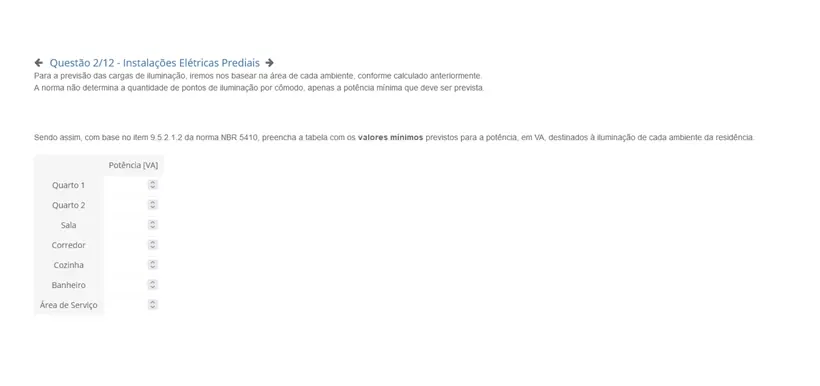

Quarto_1 Quarto_2 Sala Corredor Cozinha Banheiro Área de Serviço Para a previsão das cargas de iluminação, iremos nos basear na área de cada ambiente, conforme calculado anteriormente.

A norma não determina a quantidade de pontos de iluminação por cômodo, apenas a potência mínima que deve ser prevista.

Sendo assim, com base no item 9.5.2.1.2 da norma NBR 5410, preencha a tabela com os valores mínimos previstos para a potência, em VA, destinados à iluminação de cada ambiente da residência.

Potência [VA]

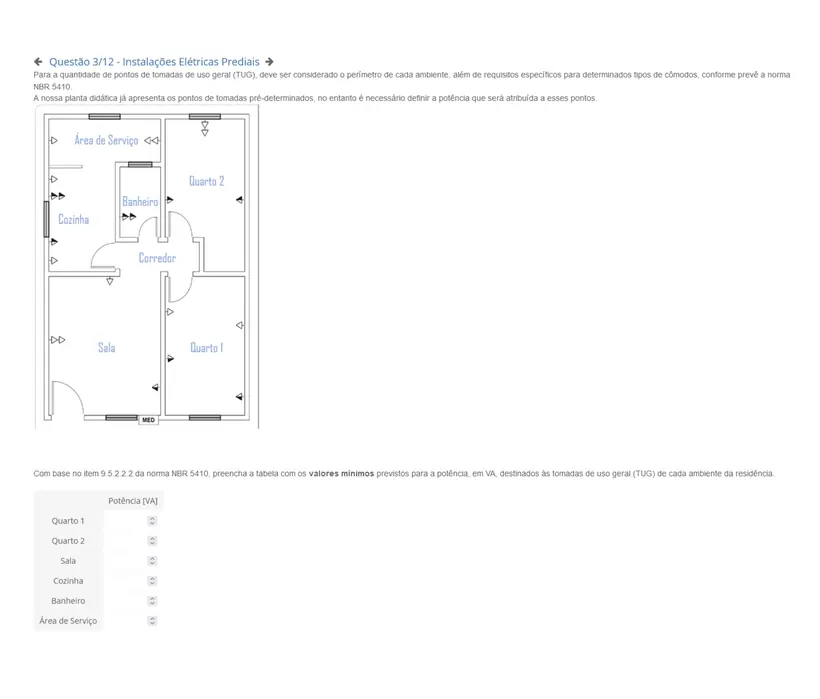

Quarto_1 Quarto_2 Sala Corredor Cozinha Banheiro Área de Serviço Para a quantidade de pontos de tomadas de uso geral (TUG), deve ser considerado o perímetro de cada ambiente, além de requisitos específicos para determinados tipos de cômodos, conforme prevê a norma NBR 5410.

A nossa planta didática_já apresenta os pontos de tomadas pré-determinados, no entanto é necessário definir a potência que será atribuída a esses pontos.

Com base no item 9.5.2.2.2 da norma NBR 5410, preencha a tabela com os valores mínimos previstos para a potência, em VA, destinados às tomadas de uso geral (TUG) de cada ambiente da residência.

Potência [VA]

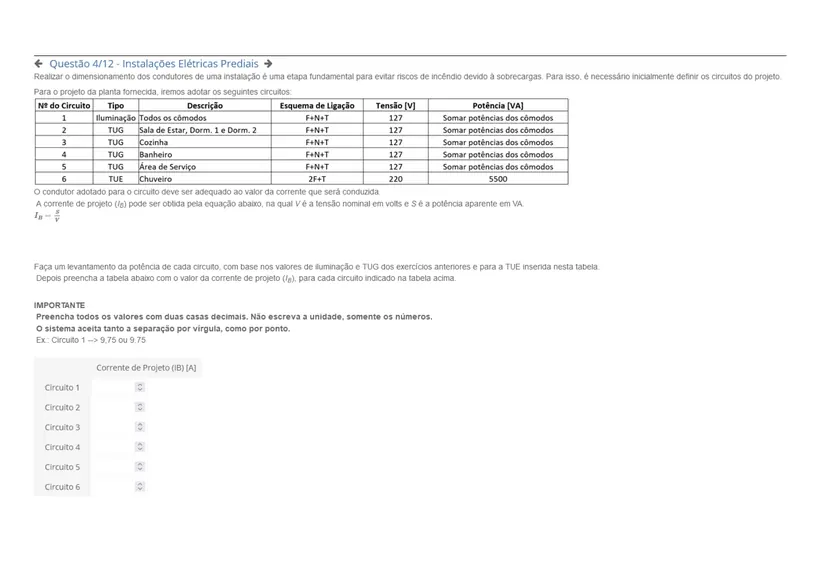

Quarto_1 Quarto_2 Sala Cozinha Banheiro Área de Serviço Realizar o dimensionamento dos condutores de uma instalação é uma etapa fundamental para evitar riscos de incêndio devido à sobrecargas. Para isso, é necessário inicialmente definir os circuitos do projeto.

Para o projeto da planta fornecida, iremos adotar os seguintes circuitos:

O condutor adotado para o circuito deve ser adequado ao valor da corrente que será conduzida.

A corrente de projeto (_I_B ) pode ser obtida pela equação abaixo, na qual V é a tensão nominal em volts e S é a potência aparente em VA.

Faça um levantamento da potência de cada circuito, com base nos valores de iluminação e TUG dos exercícios anteriores e para a TUE inserida nesta tabela.

Depois preencha a tabela abaixo com o valor da corrente de projeto (_I_B ), para cada circuito indicado na tabela acima.

IMPORTANTE Preencha todos os valores com duas casas decimais. Não escreva a unidade, somente os números.

O sistema aceita tanto a separação por vírgula, como por ponto.

Ex.: Circuito 1 --> 9,75 ou 9.75

Corrente de Projeto (IB) [A]

Circuito_1 Circuito_2 Circuito_3 Circuito_4 Circuito_5 Circuito_6 Conforme estudamos na aula 3, existem 3 critérios que estão intimamente ligados ao dimensionamento dos condutores.

Para evitar que operem em condições de sobrecarga, os condutores precisam respeitar, simultaneamente, esses 3 critérios, a começar pelo Critério da Capacidade de Condução_.

CONSIDERAÇÕES:

Apenas para fins de dimensionamento, considere que a temperatura ambiente é de 30°C e que não haverá agrupamento de circuitos, portanto não se fazem necessários os fatores de correção por

temperatura (FCT) ou por agrupamento (FCA).

Nesse caso, a corrente corrigida (_I_B ) será igual à corrente de projeto (_I_B ).

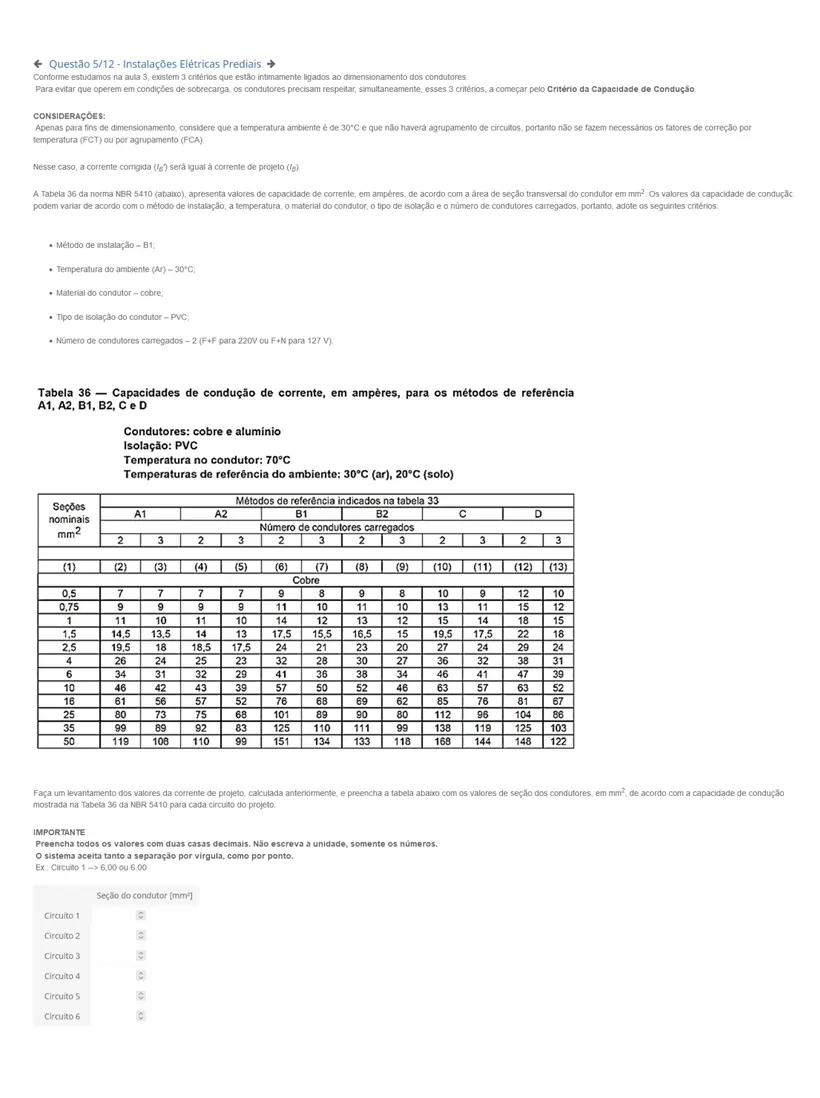

' A Tabela 36 da norma NBR 5410 (abaixo), apresenta valores de capacidade de corrente, em ampères, de acordo com a área de seção transversal do condutor em mm^2_. Os valores da capacidade de condução podem variar de acordo com o método de instalação, a temperatura, o material do condutor, o tipo de isolação e o número de condutores carregados, portanto, adote os seguintes critérios:

Método de instalação – B1;

Temperatura do ambiente (Ar) – 30°C;

Material do condutor – cobre;

Tipo de isolação do condutor – PVC;

Número de condutores carregados – 2 (F+F para 220V ou F+N para 127 V).

Faça um levantamento dos valores da corrente de projeto, calculada anteriormente, e preencha a tabela abaixo com os valores de seção dos condutores, em mm^2_, de acordo com a capacidade de condução mostrada na Tabela 36 da NBR 5410 para cada circuito do projeto.

IMPORTANTE Preencha todos os valores com duas casas decimais. Não escreva a unidade, somente os números.

O sistema aceita tanto a separação por vírgula, como por ponto.

Ex.: Circuito 1 --> 6,00 ou 6.00

Seção do condutor [mm²]

Circuito_1 Circuito_2 Circuito_3 Circuito_4 Circuito_5 Circuito_6 Agora vamos para o segundo critério, chamado de Critério da Máxima Queda de Tensão.

Como sabemos, a resistência dos condutores pode aumentar em função do comprimento, sendo assim, a tensão na carga pode ser mais baixa que a tensão na fonte, devido à queda de tensão nos condutores.

A norma NBR 5410, estipula que o valor da queda de tensão percentual em circuitos terminais deve ser inferior a 4%.

O critério da máxima queda de tensão é usado no dimensionamento dos condutores para garantir que este percentual seja inferior ao limite. Para isso, utilizamos a equação abaixo para calcular a seção necessária para que a queda de tensão no condutor esteja dentro dos 4% permitidos, conforme a norma.

Considere:

⋅ Comprimento do condutor →_ℓ (_m ) Corrente de projeto → I_B =_V^S (calculada anteriormente)

Tensão nominal do circuito →_V_n (_V )

Para estes cálculos, considere as distâncias entre os pontos e o QDC conforme a tabela a seguir.

Preencha a tabela abaixo com os valores calculados para a seção dos condutores de cada circuito, em mm^2_, conforme o critério da máxima queda de tensão.

IMPORTANTE Preencha todos os valores com duas casas decimais. Não escreva a unidade, somente os números.

O sistema aceita tanto a separação por vírgula, como por ponto.

Ex.: Circuito 1 --> 1,15 ou 1.15

Seção do condutor [mm²]

Circuito_1 Circuito_2 Circuito_3 Circuito_4 Circuito_5 Circuito_6 Dando continuidade aos critérios adotados para o dimensionamento dos condutores, nessa etapa será utilizado terceiro e último, chamado de Critério da Seção Mínima.

A Tabela 47 da norma NBR 5410 (abaixo), apresenta valores mínimos que devem ser adotados para a área de seção transversal do condutor em mm^2_, de acordo com o tipo e forma de utilização do circuito.

Faça um levantamento dos valores de seção transversal, em mm^2_, adotados pelos dois critérios anteriores (capacidade de condução e máxima queda de tensão) e compare com os valores mínimos da Tabela 47 (acima).

A norma determina que seja utilizada a maior seção dentre os três critérios, de modo que atenda simultaneamente a todos eles.

Sendo assim, atualize os valores se necessário e preencha a tabela abaixo com os valores finais da seção_, em mm^2_, para os condutores que deverão ser adotados em cada circuito do projeto.

IMPORTANTE Preencha todos os valores com duas casas decimais. Não escreva a unidade, somente os números.

O sistema aceita tanto a separação por vírgula, como por ponto.

Ex.: Circuito 1 --> 6,00 ou 6.00

Seção do condutor [mm²]

Circuito_1 Circuito_2 Circuito_3 Circuito_4 Circuito_5 Circuito_6 0:02:27 Com os condutores definidos, precisamos dimensionar os disjuntores que farão a proteção dos circuitos.

O dimensionamento dos disjuntores é fundamental para evitar que as instalações sejam submetidas a correntes de sobrecargas e correntes de curto-circuito.

De acordo com a norma NBR 5410, o valor da corrente nominal do disjuntor (_I_N ) deve ser superior ao valor da corrente da carga ou corrente de projeto (_I_B ), ao mesmo tempo que deve ser inferior ao valor da capacidade de condução (_I_Z ) do condutor adotado para o circuito, como mostra a figura abaixo.

Para alguns casos, pode haver mais de um valor comercial disponível entre_I_B e_I_Z_, nesse caso, adote sempre o maior valor permitido_, pensando em fazer o melhor uso da instalação dentro dos seus limites de operação.

No entanto, conforme estudamos na aula 4, a atuação do disjuntor pode não ocorrer para valores de corrente que estiverem somente um pouco acima da corrente nominal (_I_N ). Deste modo, é importante verificar se o valor adotado permitirá uma sobrecarga constante no condutor.

Para os disjuntores da instalação, considere os valores comerciais de_I_N a seguir:

Faça um levantamento dos valores da corrente de projeto (_I_B ) e também da capacidade de condução (_I_Z ) dos condutores adotados de cada circuito do projeto, conforme calculados anteriormente. Em seguida, analise as possibilidades e adote o maior valor de_N que fará a proteção do circuito, sem que haja sobrecarga além da aceitável.

I Preencha a tabela a seguir com os valores adotados para a corrente nominal (_I_N ) dos disjuntores que serão utilizados em cada circuito do projeto.

Obs.: Leia o modelo apresentado na aula 4 para te auxiliar nessa etapa do projeto.

Corrente nominal (In) para os disjuntores [A]

Circuito_1 Circuito_2 Circuito_3 Circuito_4 Circuito_5 Circuito_6 Nesta etapa do projeto, você entrará na parte de desenho e interpretação do diagrama unifilar e do projeto elétrico.

PARA DAR CONTINUIDADE AO TRABALHO, VOCÊ DEVE REALIZAR O AGENDAMENTO COM O SEU POLO DE APOIO PRESENCIAL E FINALIZAR AS DEMAIS ETAPAS UTILIZANDO O KIT MAKER III.

Abra a caixa do_kit MAKER_III e separe as placas B1_, B2 e B3_. Encaixe as placas B1 e B2, depois posicione a placa B3 sobre placa B2.

Usando um MARCADOR PARA QUADRO BRANCO_, faça o que se pede a seguir.

• Complete o esquemático da planta, indicando a fiação e número do(s) circuito(s) em cada segmento de eletroduto da planta, assim como a potência e comando dos pontos de iluminação, conforme mostrado no exemplo abaixo.
• Preencha as informações dos circuitos no diagrama unifilar, conforme as etapas iniciais do projeto, e complete com a simbologia utilizada.

IMPORTANTE!!!

Preencha seus dados no campo LEGENDA e tire uma foto da planta finalizada.

Depois, faça o upload da imagem no formato JPG_, JPEG ou PNG_.

Não é necessária nenhuma resposta textual no campo "Resposta" do AVA Univirtus.

Se quiser, pode digitar uma mensagem genérica de envio, como "entrega do diagrama" e anexe a imagem.

0 caracteres digitados. Total permitido: 8000 Assim como na etapa anterior, este processo requer os itens do kit MAKER_III do seu polo de apoio presencial_.

Conclua a montagem da maquete utilizando as peças de acrílico identificadas por algarismos romanos, conforme a imagem abaixo.

Nesta etapa do projeto, você fará a instalação de um interruptor simples para o comando da luminária do QUARTO 2, conforme o diagrama abaixo.

IMPORTANTE!!!

Com os seus dados no campo LEGENDA, tire uma foto da montagem concluída.

Depois, faça o upload da imagem no formato JPG, JPEG ou PNG.

Não é necessária nenhuma resposta textual no campo "Resposta" do AVA Univirtus.

Se quiser, pode digitar uma mensagem genérica de envio, como "entrega do circuito 1" e anexe a imagem.

0 caracteres digitados. Total permitido: 8000 Ainda com a planta montada, você fará a instalação de dois interruptores paralelos para comandar a luminária do QUARTO 1, conforme o diagrama abaixo.

IMPORTANTE!!!

Com os seus dados no campo LEGENDA, tire uma foto da montagem concluída.

Depois, faça o upload da imagem no formato JPG, JPEG ou PNG.

Não é necessária nenhuma resposta textual no campo "Resposta" do AVA Univirtus.

Se quiser, pode digitar uma mensagem genérica de envio, como "entrega do circuito 2" e anexe a imagem.

0 caracteres digitados. Total permitido: 8000 Está é a última etapa do nosso trabalho, em que você fará a instalação de dois interruptores paralelos com um interruptor intermediário_, para comandar a luminária da SALA, conforme o diagrama abaixo.

IMPORTANTE!!!

Com os seus dados no campo LEGENDA, tire uma foto da montagem concluída.

Depois, faça o upload da imagem no formato JPG, JPEG ou PNG.

Não é necessária nenhuma resposta textual no campo "Resposta" do AVA Univirtus.

Se quiser, pode digitar uma mensagem genérica de envio, como "entrega do circuito 3" e anexe a imagem.
