ORIENTAÇÕES PARA O TRABALHO DE ATIVIDADE PRÁTICA

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de Instalações Elétricas Prediais.

1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar um projeto de instalações elétricas para a residência representada abaixo.

2. PROCEDIMENTOS

Este trabalho será feito inteiramente no AVA Univirtus. Você deverá acessar a aba de avaliações, iniciar a “Prova Atividade Prática” e responder às questões solicitadas.

O projeto estará dividido em 2 partes principais: DIMENSIONAMENTO e PROJETO PRÁTICO, com suas respectivas subdivisões, conforme apresentado a seguir.

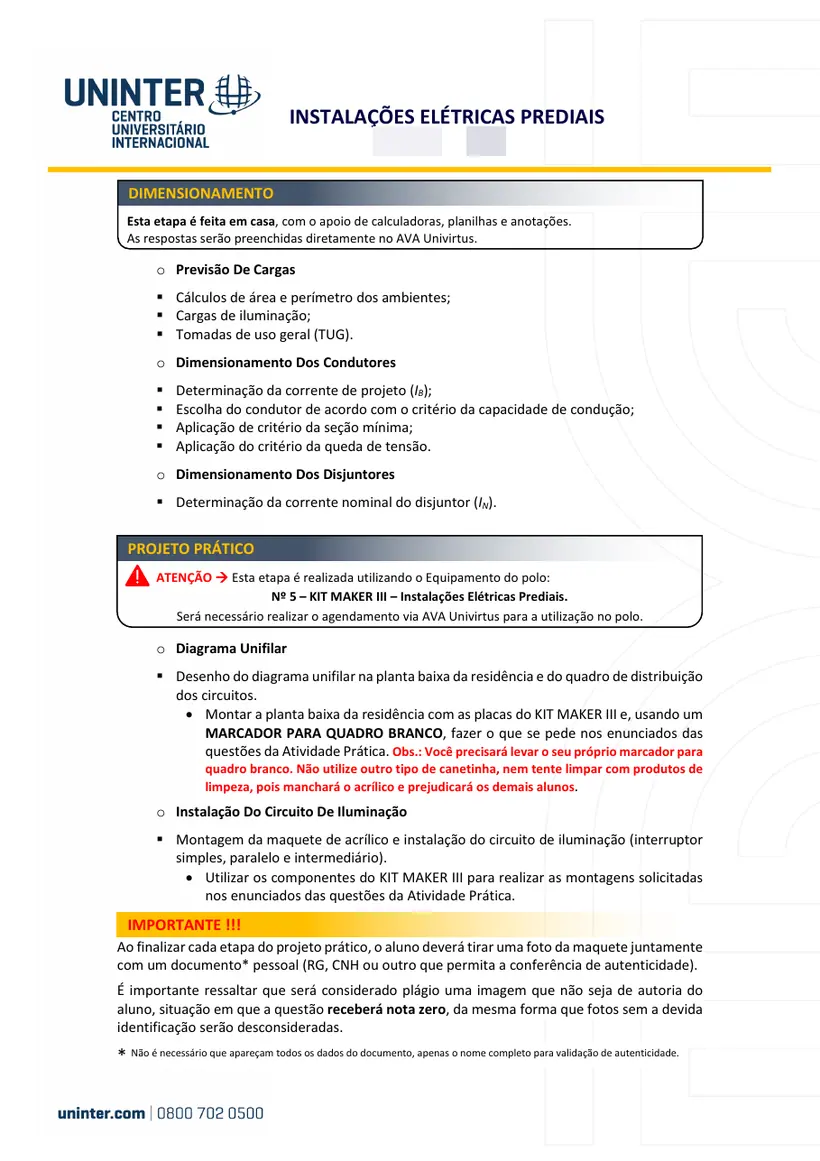

DIMENSIONAMENTO

Esta etapa é feita em casa, com o apoio de calculadoras, planilhas e anotações.

As respostas serão preenchidas diretamente no AVA Univirtus.

o Previsão De Cargas

• Cálculos de área e perímetro dos ambientes;
• Cargas de iluminação;

▪ Tomadas de uso geral (TUG).

o Dimensionamento Dos Condutores

▪ Determinação da corrente de projeto (I_B );

• Escolha do condutor de acordo com o critério da capacidade de condução;
• Aplicação de critério da seção mínima;
• Aplicação do critério da queda de tensão.

o Dimensionamento Dos Disjuntores

• Determinação da corrente nominal do disjuntor (I_N ).

PROJETO PRÁTICO

ATENÇÃO ➔ Esta etapa é realizada utilizando o Equipamento do polo:

Nº 5 – KIT MAKER III – Instalações Elétricas Prediais.

Será necessário realizar o agendamento via AVA Univirtus para a utilização no polo.

o Diagrama Unifilar

• Desenho do diagrama unifilar na planta baixa da residência e do quadro de distribuição dos circuitos.
• Montar a planta baixa da residência com as placas do KIT MAKER III e, usando um

MARCADOR PARA QUADRO BRANCO, fazer o que se pede nos enunciados das questões da Atividade Prática. Obs.: Você precisará levar o seu próprio marcador para quadro branco. Não utilize outro tipo de canetinha, nem tente limpar com produtos de limpeza, pois manchará o acrílico e prejudicará os demais alunos .

o Instalação Do Circuito De Iluminação

• Montagem da maquete de acrílico e instalação do circuito de iluminação (interruptor simples, paralelo e intermediário).
• Utilizar os componentes do KIT MAKER III para realizar as montagens solicitadas nos enunciados das questões da Atividade Prática.

IMPORTANTE !!!

Ao finalizar cada etapa do projeto prático, o aluno deverá tirar uma foto da maquete juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.

• Não é necessário que apareçam todos os dados do documento, apenas o nome completo para validação de autenticidade.

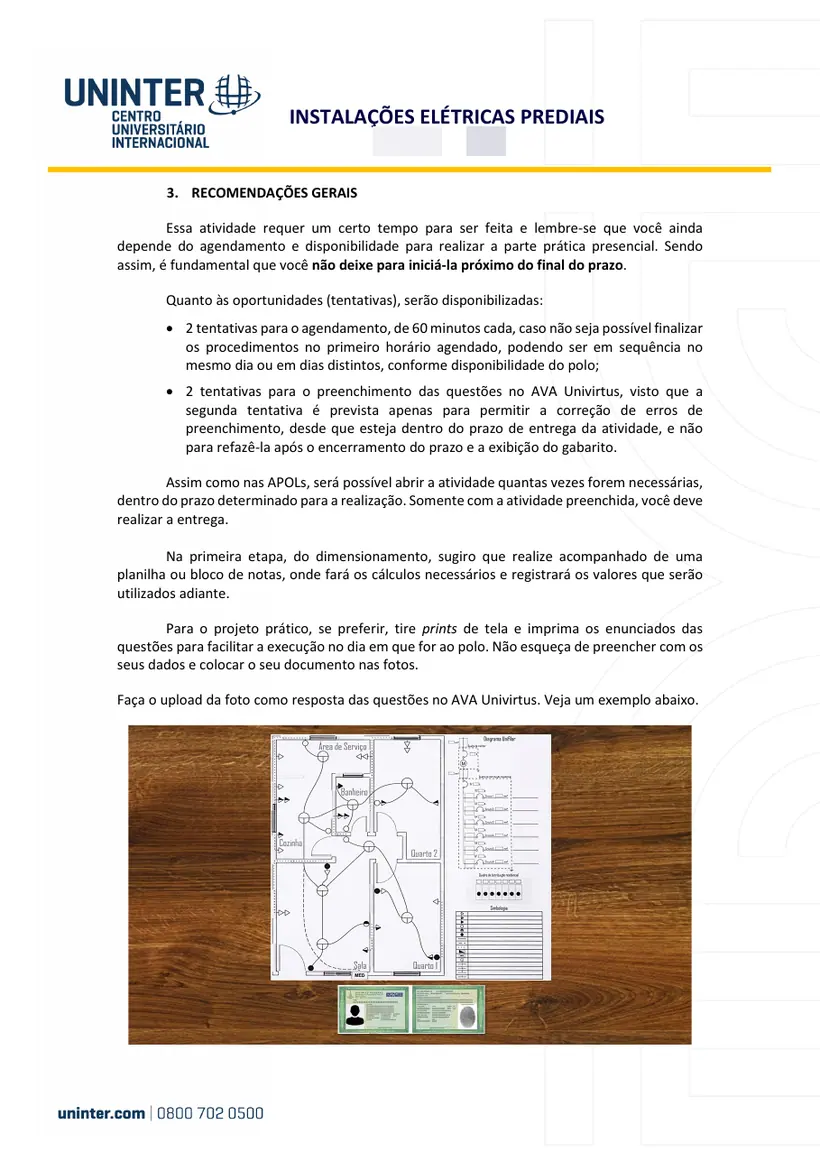

3. RECOMENDAÇÕES GERAIS

Essa atividade requer um certo tempo para ser feita e lembre-se que você ainda depende do agendamento e disponibilidade para realizar a parte prática presencial. Sendo assim, é fundamental que você não deixe para iniciá-la próximo do final do prazo.

Quanto às oportunidades (tentativas), serão disponibilizadas:

• 2 tentativas para o agendamento, de 60 minutos cada, caso não seja possível finalizar os procedimentos no primeiro horário agendado, podendo ser em sequência no mesmo dia ou em dias distintos, conforme disponibilidade do polo;
• 2 tentativas para o preenchimento das questões no AVA Univirtus, visto que a segunda tentativa é prevista apenas para permitir a correção de erros de preenchimento, desde que esteja dentro do prazo de entrega da atividade, e não para refazê-la após o encerramento do prazo e a exibição do gabarito.

Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade preenchida, você deve realizar a entrega.

Na primeira etapa, do dimensionamento, sugiro que realize acompanhado de uma planilha ou bloco de notas, onde fará os cálculos necessários e registrará os valores que serão utilizados adiante.

Para o projeto prático, se preferir, tire prints de tela e imprima os enunciados das questões para facilitar a execução no dia em que for ao polo. Não esqueça de preencher com os seus dados e colocar o seu documento nas fotos.

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.
