Eletrônica Analógica

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

Atividade Prática

OBJETIVO

Entender o funcionamento dos circuitos não lineares utilizando diodos. Trabalhar com circuitos ceifadores. Projetar e testar uma etapa de um amplificador transistorizado.

MATERIAL UTILIZADO

Os materiais consumíveis deverão ser adquiridos pelos alunos para realizar a prática.

Os consumíveis podem ser comprados em lojas físicas ou lojas online. A loja online da UNINTER disponibiliza todos os materiais solicitados: www.lojauninter.com Compre os componentes na primeira semana da fase para não atrasar a realização da atividade prática.

Componentes (o aluno deverá adquirir – consumíveis)

Quantidade

Material Utilizado mínima 4 Diodos 1N4007 Resistores vários (o valor dos resistores dependerá do cálculo do - aluno 1 CI LM741 ou TL081

• Cabos Flexíveis (para as conexões na protoboard) 1 Transformador 220-110/12x2 (transformador com ponto médio)

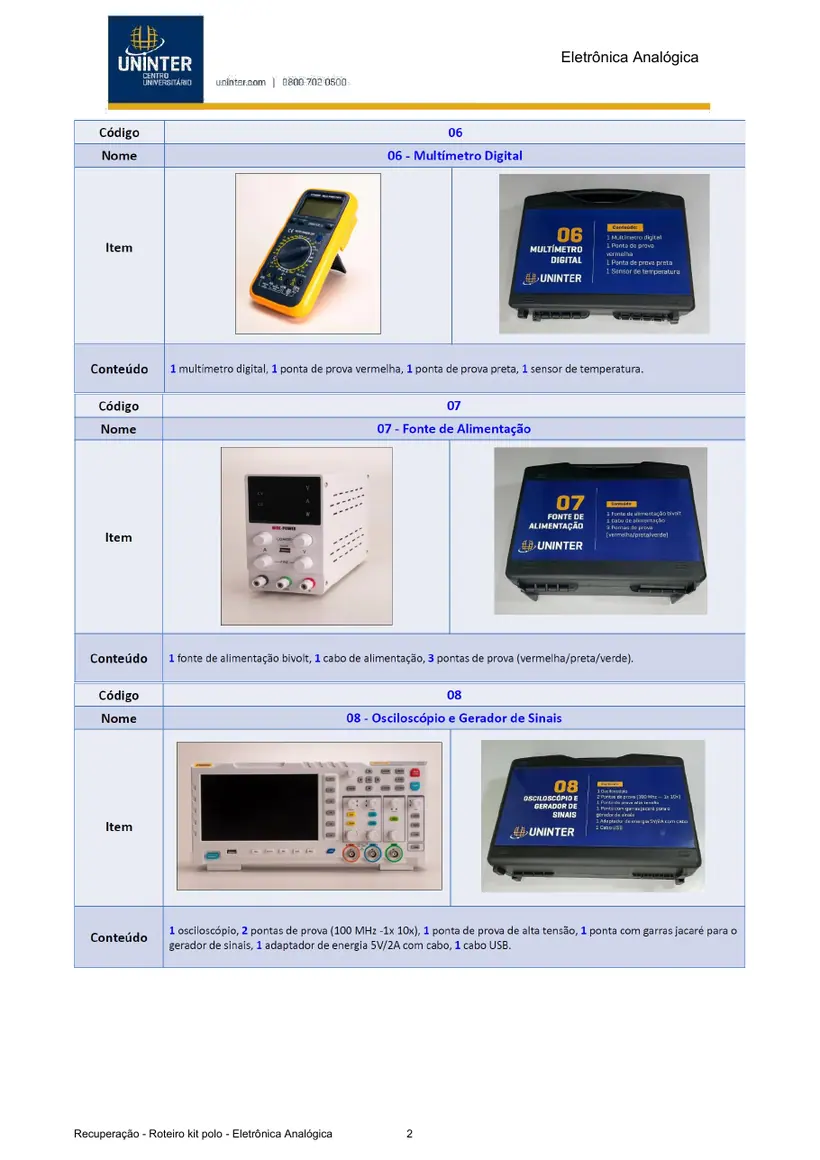

Equipamentos fornecidos pelo polo:

• Um multímetro (Caixa 6)
• Duas fontes de alimentação (Caixa 7)

• Um osciloscópio com gerador de funções (Caixa 8)

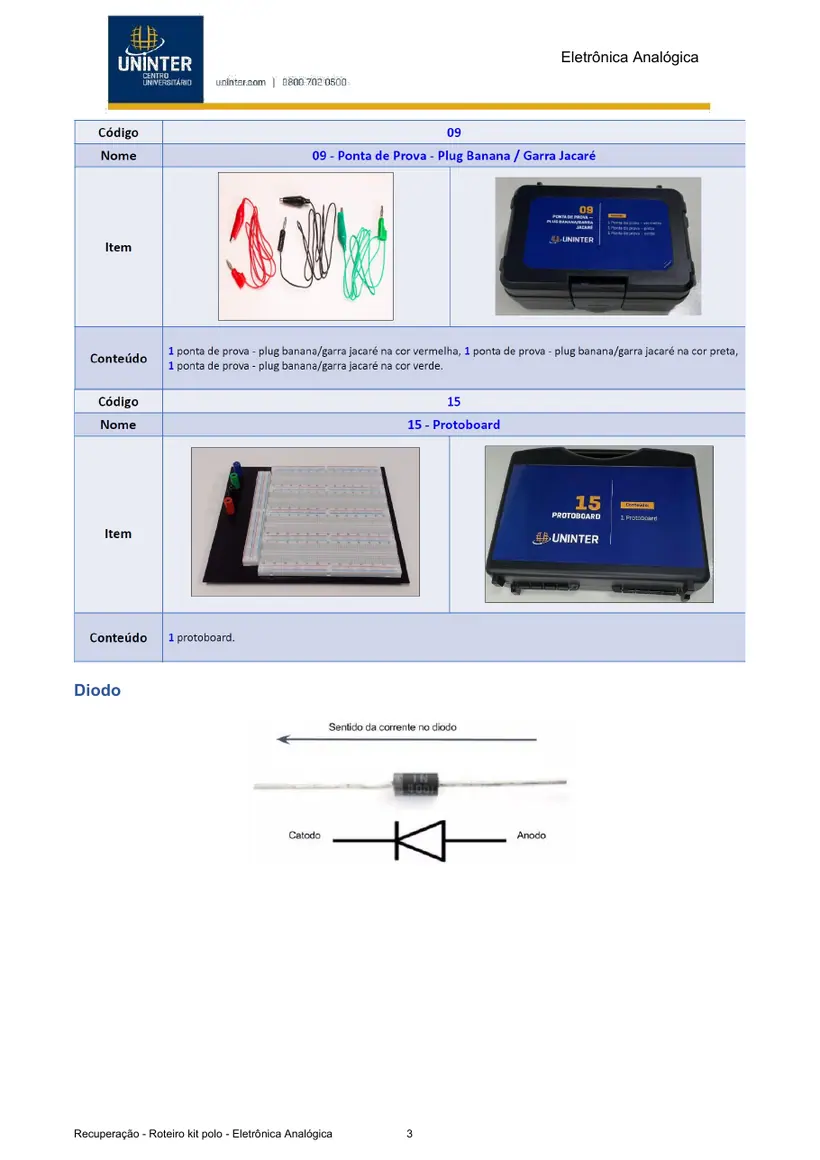

• Cabos banana – jacaré (Caixa 9)

• Uma protoboard (Caixa 15)

Diodo

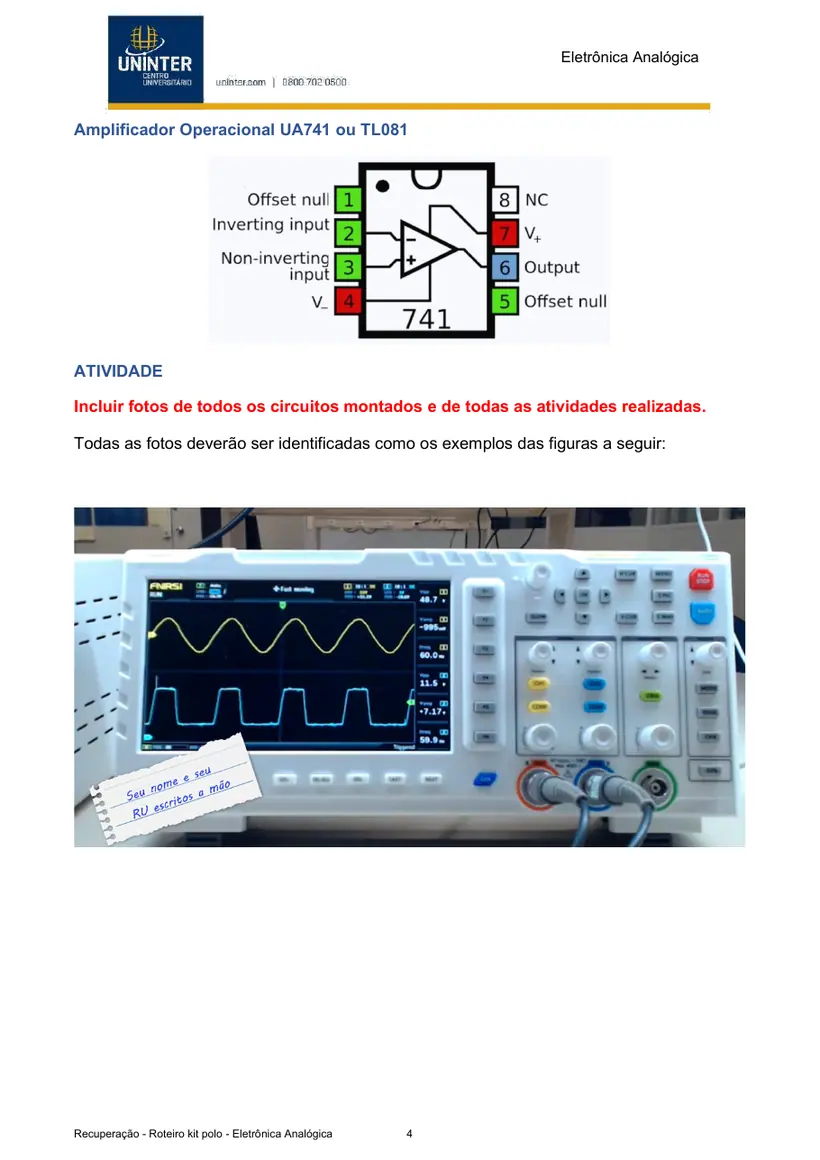

Amplificador Operacional UA741 ou TL081

ATIVIDADE

Incluir fotos de todos os circuitos montados e de todas as atividades realizadas.

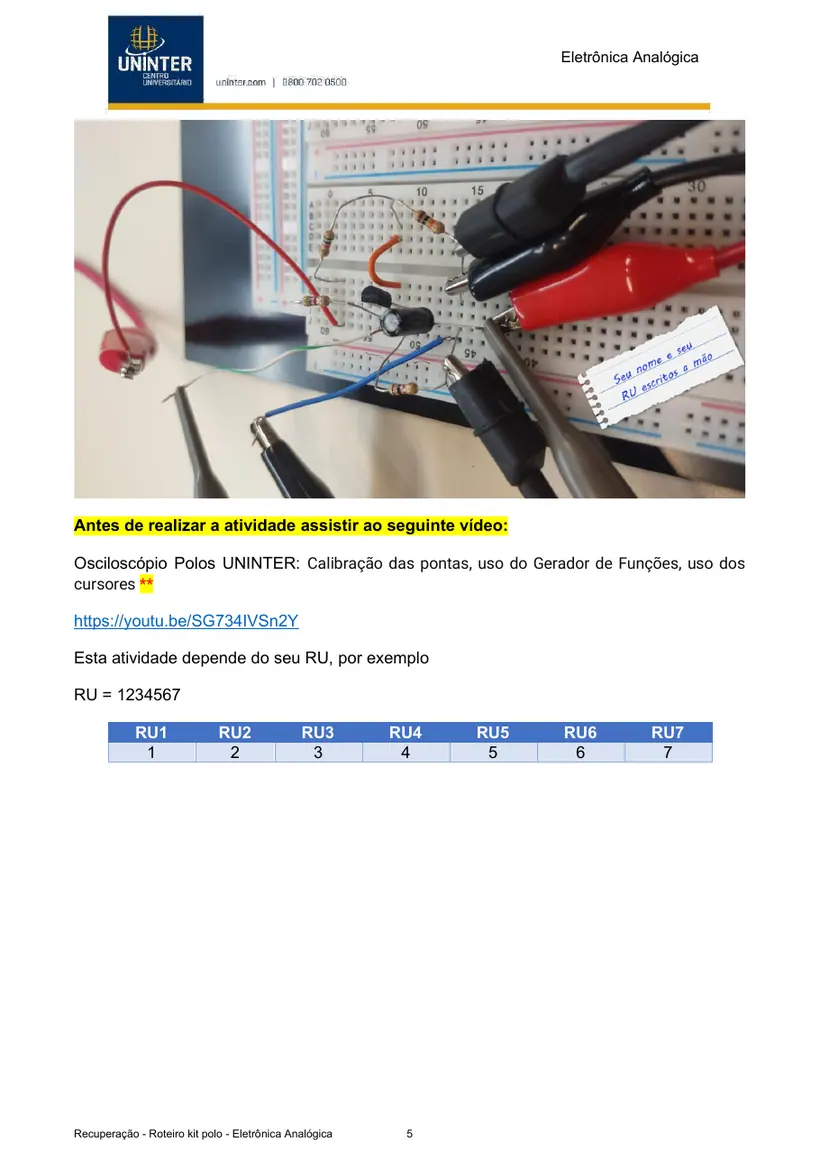

Todas as fotos deverão ser identificadas como os exemplos das figuras a seguir:

Antes de realizar a atividade assistir ao seguinte vídeo:

_Osciloscópio_Polos UNINTER: Calibração das pontas, uso do Gerador de Funções, uso dos cursores ** https://youtu.be/SG734IVSn2Y Esta atividade depende do seu RU, por exemplo

EXPERIÊNCIA 1: Retificador de onda completa

Nota da atividade: 4 pontos

Figura 1: Transformador com duas bobinas no secundário.

Figura 2: Circuito retificador de onda completa.

Métodos

• Separe os seguintes materiais:

a. Protoboard b. Transformador.

c. Osciloscópio d. 2 Diodos 1N400X e. _1 Resistor de 10 kΩ

• Monte o circuito no Protoboard seguindo o esquema mostrado na Figura 3.

Figura 3: Montagem do circuito.

Figura 4: Colocação das pontas do osciloscópio.

• Para realizar a tarefa siga o passo a passo indicado no vídeo a seguir:

Retificador de onda completa: https://youtu.be/mXFaMRbYs1o

• Conteúdo do vídeo:

a. Montagem do circuito b. Uso dos equipamentos de medição c. Passo a passo para preenchimento das Tabelas 1 e 2

Tabela 1: Sinais de entrada e saída de um retificador de onda completa (ver vídeo para saber como completar a tabela).

Tabela 2: Curva de transferência de um retificador de onda completa (ver vídeo para saber como completar a tabela).

v_i [V] v_o [V]

• (0,5p) Tabela 1
• Coloque no relatório uma imagem da tela do osciloscópio mostrando os sinais de entrada e saída.

a. (1,5p) Explique o funcionamento do circuito (funcionamento do circuito com diodos)

b. (0,5p) Justifique a forma de onda de saída.

• (2p) A partir dos sinais de entrada e saída apresentados na Tabela 2 faça o gráfico da curva de transferência do circuito.

Como traçar a curva de transferência usando o Excel: https://youtu.be/By8LOOIB33g --------------------------------------------------------------------------------------------------------------------------

EXPERIÊNCIA 2: Retificador de onda completa em ponte

Nota da atividade: 2 pontos + v_i -

Figura 5: Ceifador de pico inferior em dois níveis com zener.

Métodos

• Separe os seguintes materiais:

a. Protoboard b. Transformador.

c. Osciloscópio d. 4 Diodos 1N400X e. 1 Resistor de 10 kΩ

• Monte o circuito no Protoboard seguindo o esquema mostrado na Figura 6.

Figura 6: Montagem do circuito.

Figura 7: Colocação da ponta do osciloscópio na saída do circuito. Para verificar como medir a entrada veja o vídeo indicado.

• Para realizar a tarefa siga o passo a passo indicado no vídeo a seguir:
• Conteúdo do vídeo:

a. Montagem do circuito b. Uso dos equipamentos de medição c. Passo a passo para preenchimento da Tabela 3

Tabela 3: Sinais de entrada e saída de um retificador de onda completa em ponte

(ver vídeo para saber como completar a tabela).

• Coloque no relatório uma imagem da tela do osciloscópio mostrando os sinais de entrada e saída.

a. (1p) Explique o funcionamento do circuito (funcionamento do circuito com diodos) b. (0,5p) Justifique a forma de onda de saída.

EXPERIÊNCIA 3: Amplificador operacional

Nota da atividade: 4 pontos Os amplificadores apresentados na Figura 6 serão testados por separado. O amplificador operacional deverá ser alimentado com V_CC = 12V e −V_EE = −12V.

• (0,5p) Para o amplificador inversor (Figura 6(a)), calcular R_1 e R_2 de tal forma que o circuito tenha um ganho de tensão A_V = −4.
• (0,5p) Para o amplificador não inversor (Figura 6(b)), calcular R_1 e R_2 de tal forma que o circuito tenha um ganho de tensão A_V = 3.
• Para os dois circuitos:

o Adotar os resistores necessários e calcular os outros em função deles.

o Para os resistores calculados, adotar o resistor de valor comercial mais próximo.

Coloque todos os cálculos no relatório. Será descontada nota se os cálculos não estiverem no mesmo.

• (b)

Figura 8: (a) Amplificador inversor. (b) Amplificador não inversor.

Métodos Para os dois circuitos

• Separe os seguintes materiais:

a. Protoboard b. Gerador de funções c. Osciloscópio d. 2 Fontes de alimentação e. 1 Amplificador operacional UA741 (pode ter outro nome como LM741, o que importa é o número 741) f. Resistores calculados no projeto

Figura 9: Amplificador inversor, montagem do circuito.

Figura 10: Amplificador não inversor, montagem do circuito.

• Para realizar a tarefa siga o passo a passo indicado nos vídeos a seguir:

Amplificador inversor: https://youtu.be/FwNEiwguIdU Amplificador não inversor: https://youtu.be/8yOD3sek28I

• Conteúdo dos vídeos:

a. Montagem do circuito b. Uso dos equipamentos de medição c. Passo a passo para preenchimento da Tabela 4

• Para usar o gerador de funções veja o vídeo da página 5 **
• Coloque no relatório imagens da tela do osciloscópio mostrando os sinais de entrada e saída.

a. Deverá ser apresentado um gráfico para cada circuito.

b. Em cada gráfico deverá ser especificado a qual circuito ele pertence.

c. Para os dois amplificadores i. (0,5p) Varie o formato e forma de onda e frequência do sinal de entrada e verifique o sinal de saída. A resposta do sistema é linear? Por quê?

Pesquise.

ii. (0,5p) Pesquise na teoria. O que acontece com o sinal de saída se o sinal de entrada é grande? Por quê?

iii. (1p) Usando os valores de pico a pico dos sinais de entrada e saída calcule v o ganho de tensão A_V =_v^o e preencha a Tabela 4.

i iv. (1p) Compare o ganho medido com o ganho calculado e explique o resultado. Pode ser ligeiramente diferente, explique por quê.

Tabela 4: Ganho de tensão de amplificadores na configuração de inversor e não inversor (ver vídeos para saber como completar a tabela).

Inversor Não inversor

A_V A_V

A_V medido A_V medido calculado calculado
