Instrumentação Eletrônica

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

Atividade Prática 1. Acesso ao roteiro de experimentos

O roteiro de experimentos tem como objetivo orientar a realização dos experimentos práticos da disciplina, apresentando instruções passo a passo para as etapas teóricas, de simulação e experimentais, o que facilitará a compreensão dos procedimentos.

Certifique-se de ler atentamente todas as orientações antes de iniciar a montagem dos circuitos, e fique à vontade para esclarecer dúvidas nos fóruns ou nos canais de atendimento disponibilizados na disciplina.

Para ter acesso ao Roteiro de Experimentos e ao Modelo de Relatório da atividade prática, basta:

• Clicar no menu “Trabalhos” na plataforma AVA.
• Selecionar a opção “Entregar”.
• Fazer o download dos arquivos disponíveis (Modelo de Relatório e Roteiro de Experimentos).

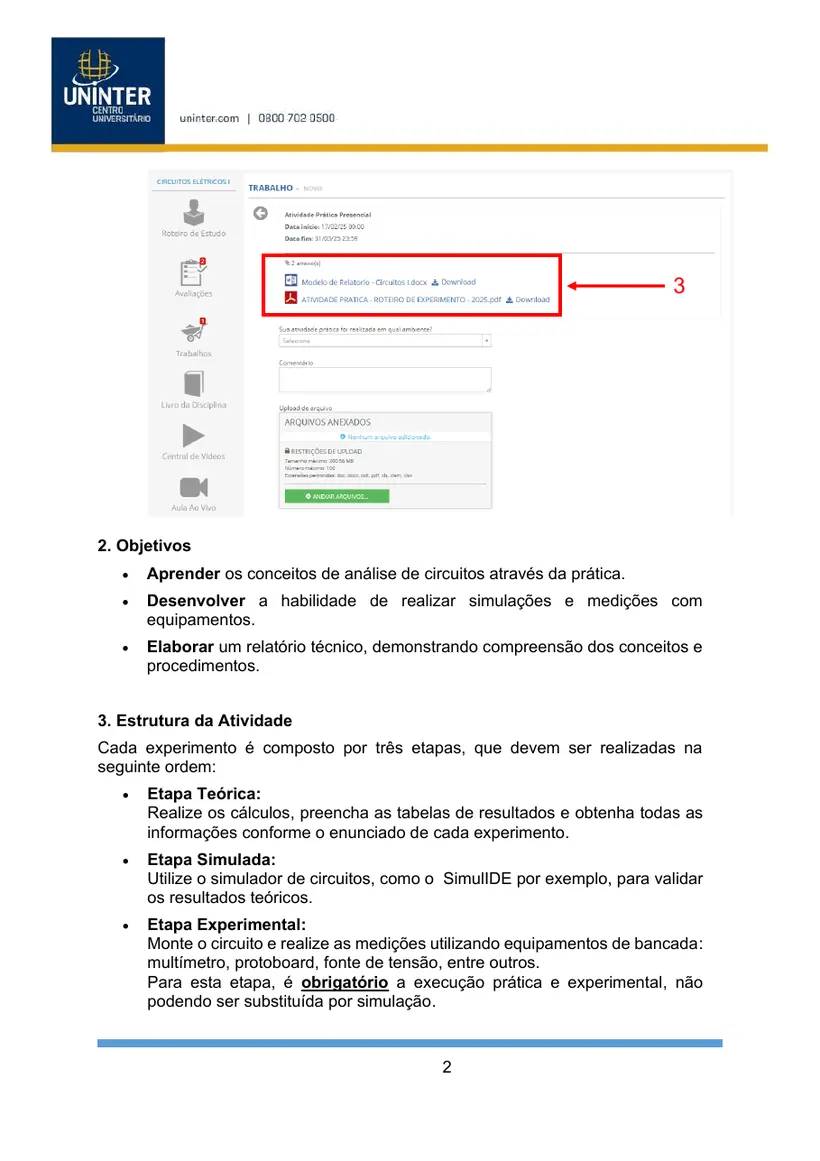

2 1 1 3 2. Objetivos

• Aprender os conceitos de análise de circuitos através da prática.
• Desenvolver a habilidade de realizar simulações e medições com equipamentos.
• Elaborar um relatório técnico, demonstrando compreensão dos conceitos e procedimentos.

3. Estrutura da Atividade

Cada experimento é composto por três etapas, que devem ser realizadas na seguinte ordem:

• Etapa Teórica:

Realize os cálculos, preencha as tabelas de resultados e obtenha todas as informações conforme o enunciado de cada experimento.

• Etapa Simulada:

Utilize o simulador de circuitos, como o SimulIDE por exemplo, para validar os resultados teóricos.

• Etapa Experimental:

Monte o circuito e realize as medições utilizando equipamentos de bancada:

multímetro, protoboard, fonte de tensão, entre outros.

Para esta etapa, é obrigatório a execução prática e experimental, não podendo ser substituída por simulação.

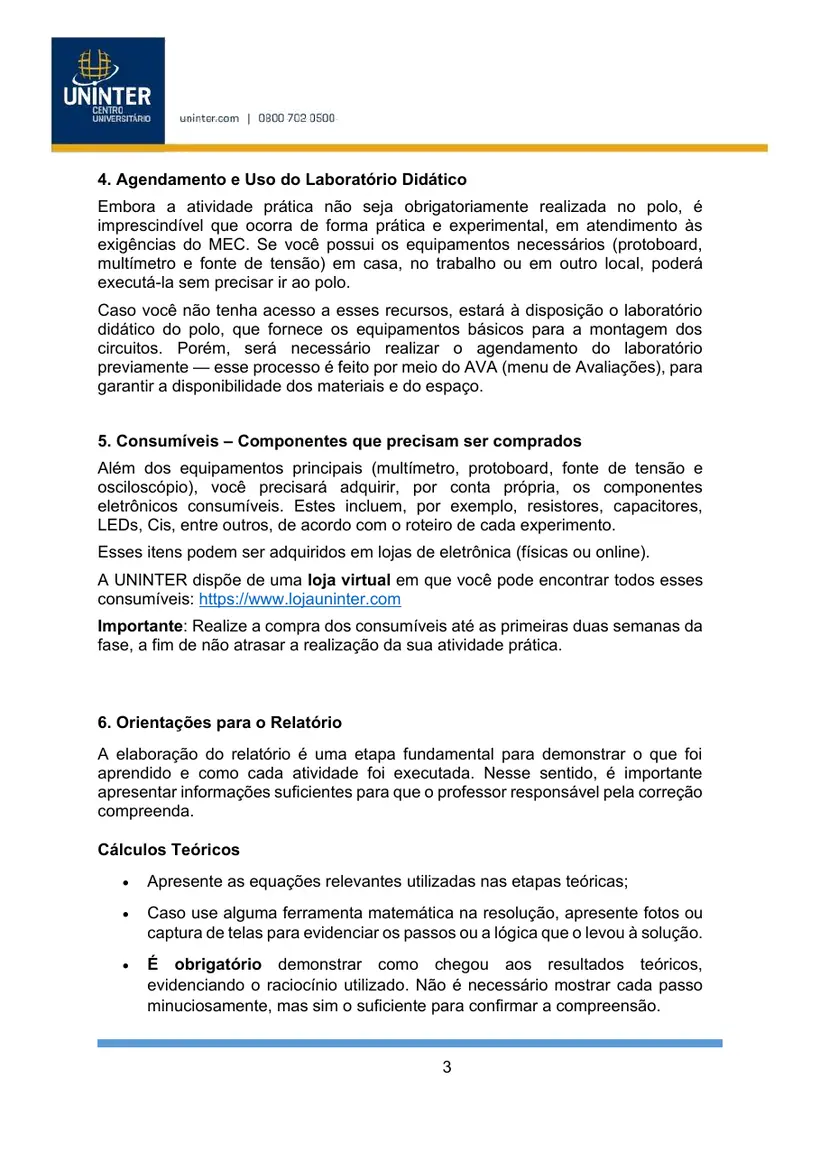

4. Agendamento e Uso do Laboratório Didático

Embora a atividade prática não seja obrigatoriamente realizada no polo, é imprescindível que ocorra de forma prática e experimental, em atendimento às exigências do MEC. Se você possui os equipamentos necessários (protoboard, multímetro e fonte de tensão) em casa, no trabalho ou em outro local, poderá executá-la sem precisar ir ao polo.

Caso você não tenha acesso a esses recursos, estará à disposição o laboratório didático do polo, que fornece os equipamentos básicos para a montagem dos circuitos. Porém, será necessário realizar o agendamento do laboratório previamente — esse processo é feito por meio do AVA (menu de Avaliações), para garantir a disponibilidade dos materiais e do espaço.

5. Consumíveis – Componentes que precisam ser comprados

Além dos equipamentos principais (multímetro, protoboard, fonte de tensão e osciloscópio), você precisará adquirir, por conta própria, os componentes eletrônicos consumíveis. Estes incluem, por exemplo, resistores, capacitores, LEDs, Cis, entre outros, de acordo com o roteiro de cada experimento.

Esses itens podem ser adquiridos em lojas de eletrônica (físicas ou online).

A UNINTER dispõe de uma loja virtual em que você pode encontrar todos esses consumíveis: https://www.lojauninter.com Importante: Realize a compra dos consumíveis até as primeiras duas semanas da fase, a fim de não atrasar a realização da sua atividade prática.

6. Orientações para o Relatório

A elaboração do relatório é uma etapa fundamental para demonstrar o que foi aprendido e como cada atividade foi executada. Nesse sentido, é importante apresentar informações suficientes para que o professor responsável pela correção compreenda.

Cálculos Teóricos

• Apresente as equações relevantes utilizadas nas etapas teóricas;
• Caso use alguma ferramenta matemática na resolução, apresente fotos ou captura de telas para evidenciar os passos ou a lógica que o levou à solução.
• É obrigatório demonstrar como chegou aos resultados teóricos, evidenciando o raciocínio utilizado. Não é necessário mostrar cada passo minuciosamente, mas sim o suficiente para confirmar a compreensão.

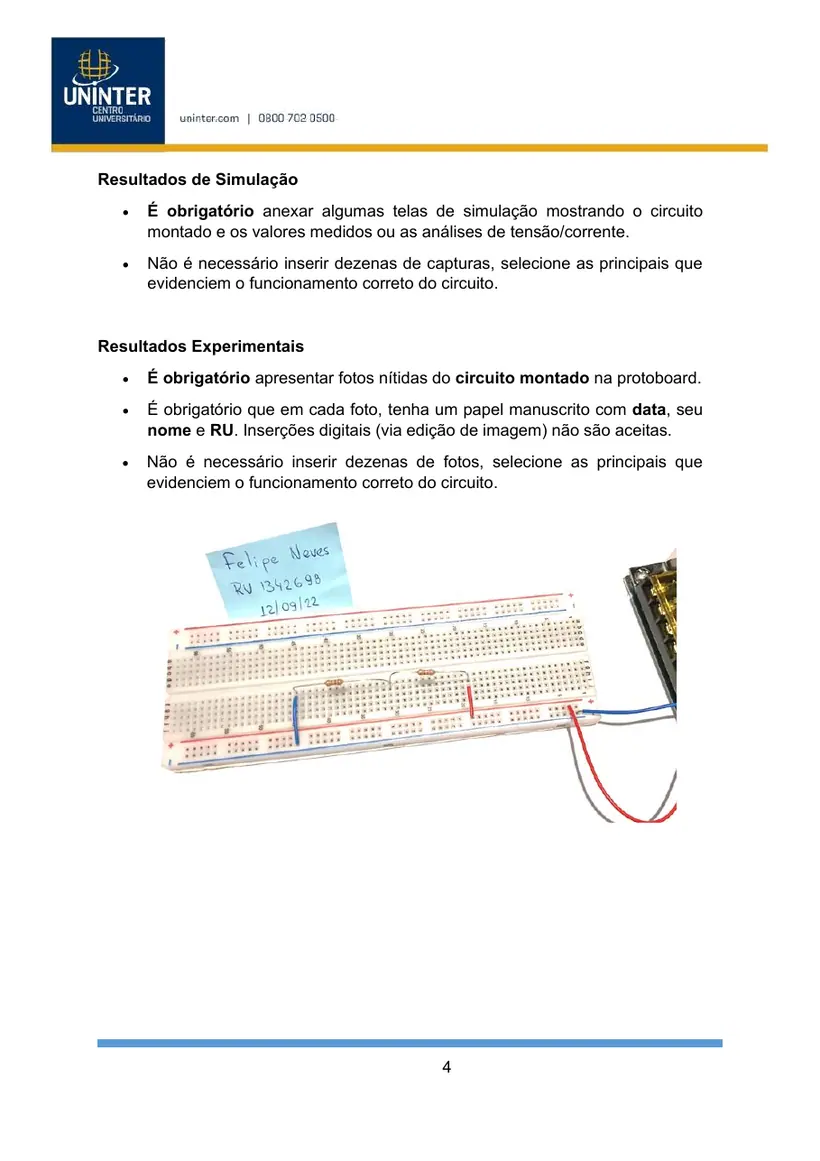

Resultados de Simulação

• É obrigatório anexar algumas telas de simulação mostrando o circuito montado e os valores medidos ou as análises de tensão/corrente.
• Não é necessário inserir dezenas de capturas, selecione as principais que evidenciem o funcionamento correto do circuito.

Resultados Experimentais

• É obrigatório apresentar fotos nítidas do circuito montado na protoboard.
• É obrigatório que em cada foto, tenha um papel manuscrito com data, seu nome e RU. Inserções digitais (via edição de imagem) não são aceitas.
• Não é necessário inserir dezenas de fotos, selecione as principais que evidenciem o funcionamento correto do circuito.
