ATIVIDADE PRÁTICA DE DESENHO TÉCNICO 1- Favor fazer o download do arquivo anexado na pasta Trabalho e fazer a impressão do exercício 1 e 2..

2- Após resolver os exercícios, digitalizar, ou tirar foto ( documento, página impressa do exercício 1 e 2)

3- Fazer os desenhos dos exercícios 3,4 e 5 na folha de desenho anexada no seu Roteiro de Estudos em Material complementar, nos documentos adicionais .

4- Com a ajuda de um escâner ou fotos, anexar todas atividades resolvidas em um único arquivo e salvar na extensão PDF.

5- Anexar este arquivo resolvido novamente na pasta de trabalho.

6- Pode ser realizada a lápis ou caneta desde que esteja legível .

7- Não enviar esta página de instrução.

Ao término das questões. Salvar esta atividade no arquivo em PDF. E enviar na sua pasta trabalho.

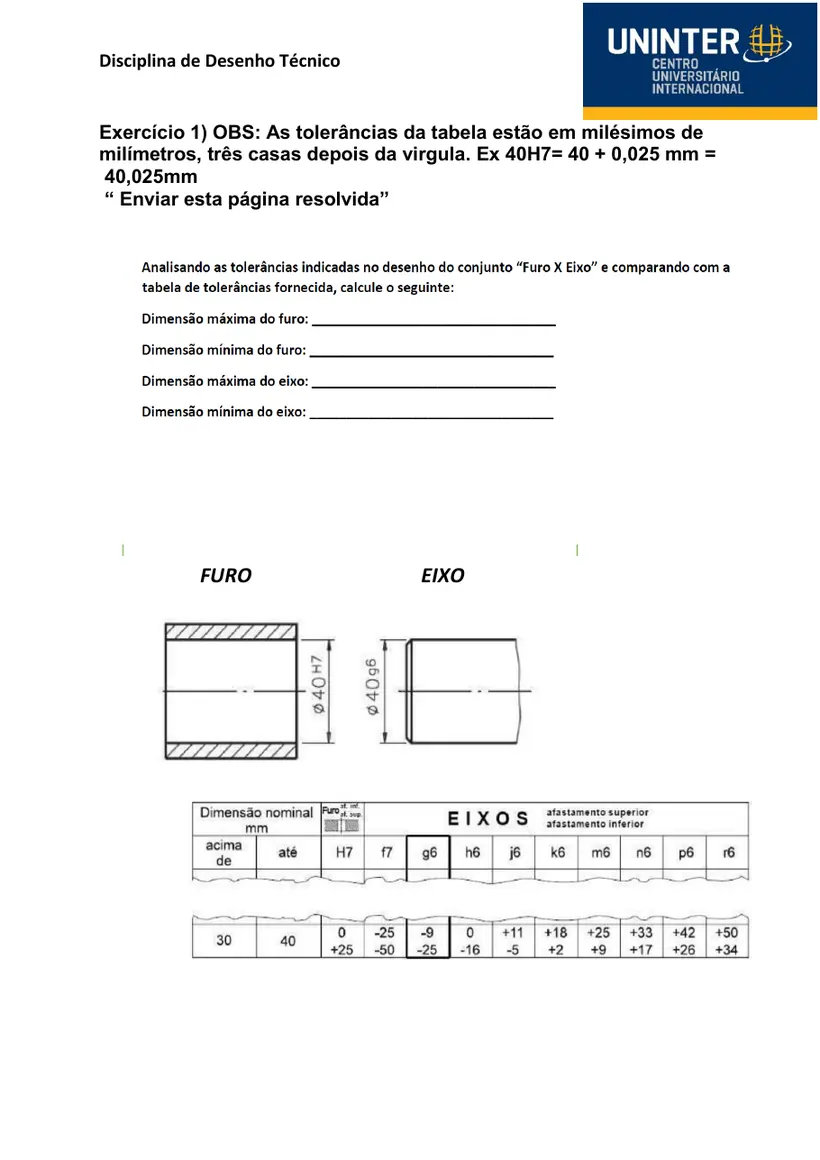

Exercício 1) OBS: As tolerâncias da tabela estão em milésimos de milímetros, três casas depois da virgula. Ex 40H7= 40 + 0,025 mm = 40,025mm

“ Enviar esta página resolvida”

FURO EIXO

Código do artigo

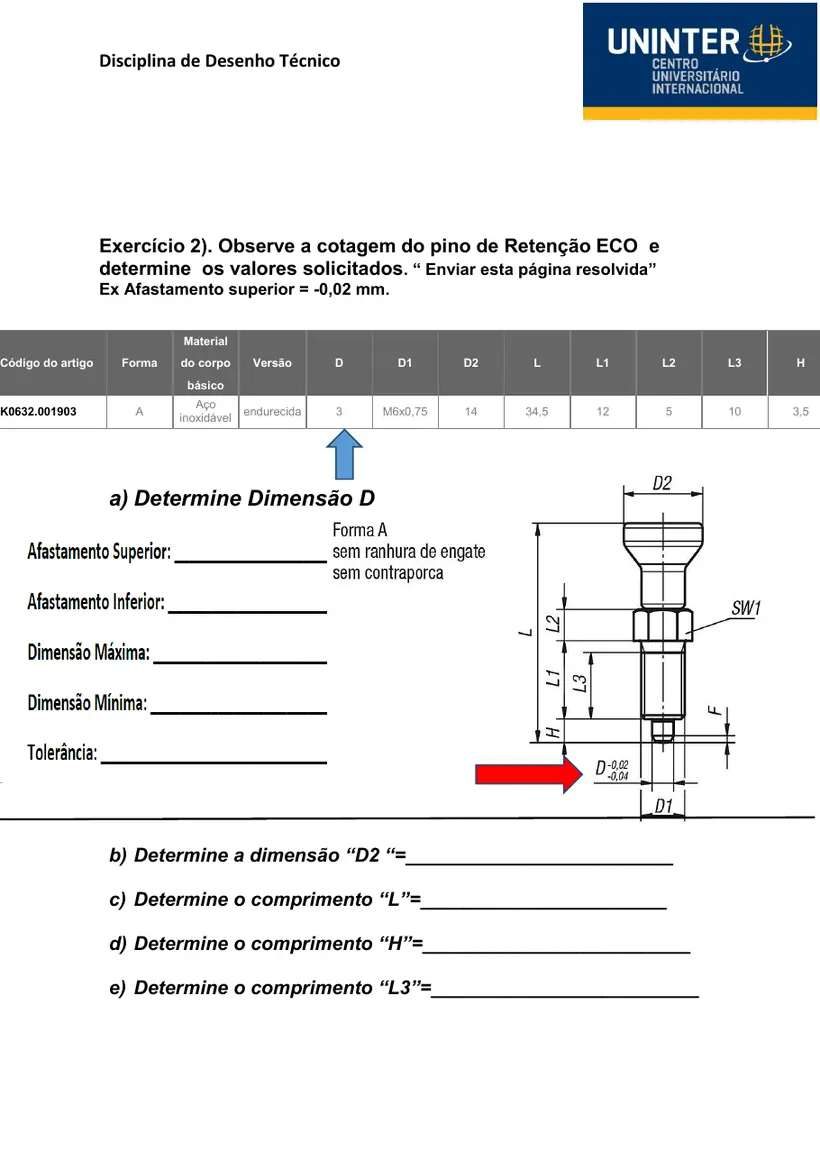

Exercício 2). Observe a cotagem do pino de Retenção ECO e determine os valores solicitados_. “ Enviar esta página resolvida”

Material

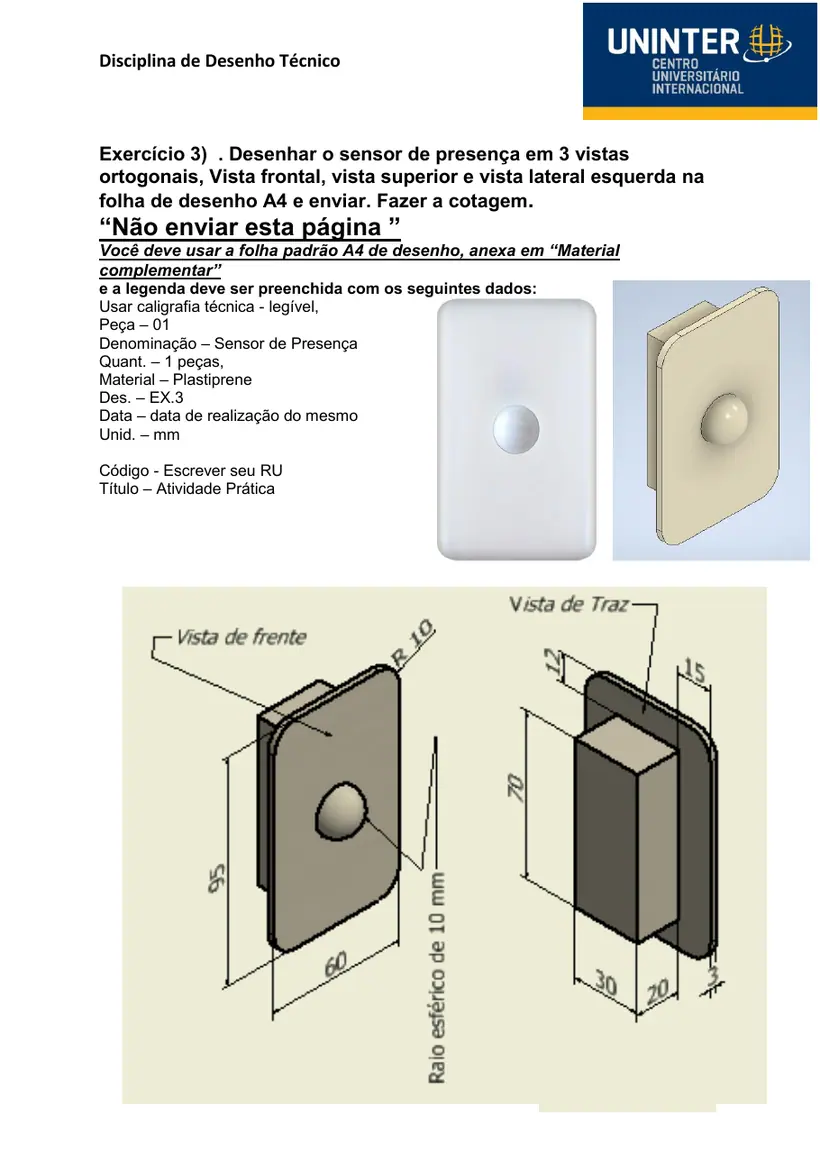

Exercício 3) . Desenhar o sensor de presença em 3 vistas ortogonais, Vista frontal, vista superior e vista lateral esquerda na folha de desenho A4 e enviar. Fazer a cotagem .

“Não_enviar_esta página ”

Você deve usar a folha padrão A4 de desenho, anexa em “Material complementar” e a legenda deve ser preenchida com os seguintes dados:

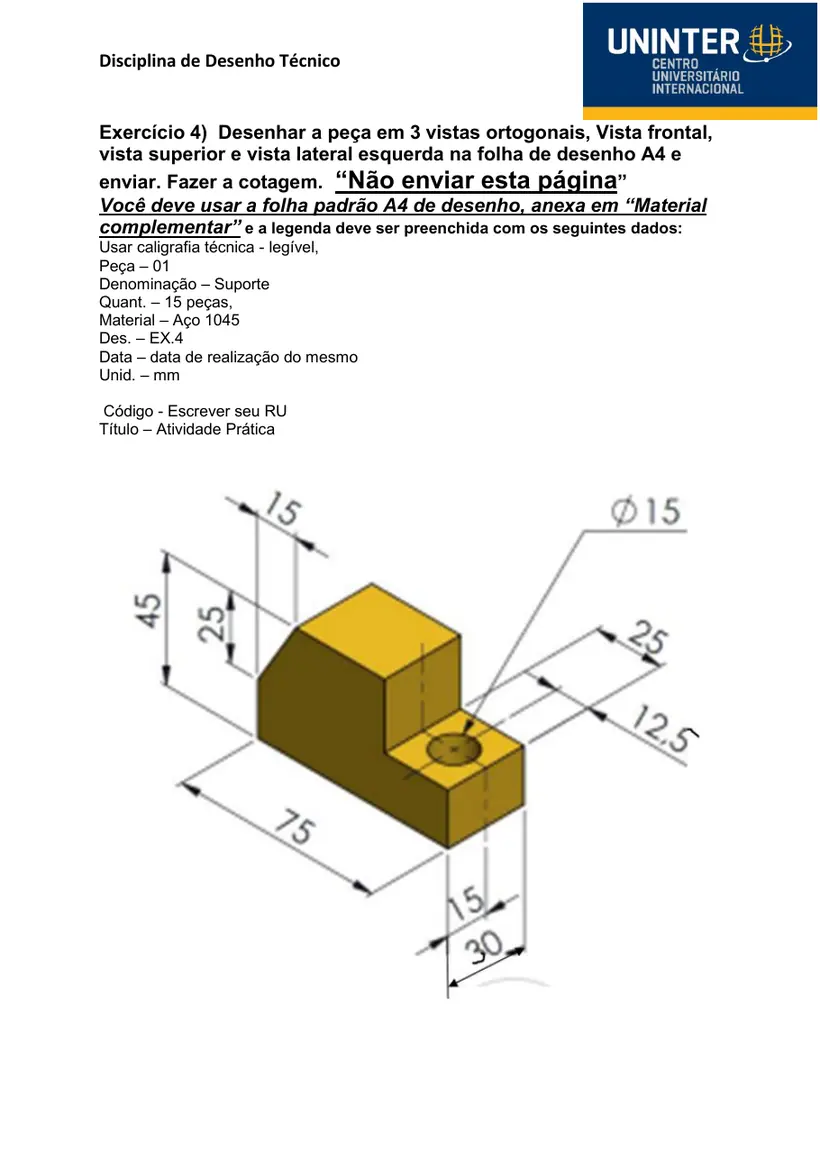

Usar caligrafia técnica - legível, Peça – 01 Denominação – Sensor de Presença Quant. – 1 peças, Material – Plastiprene Des. – EX.3 Data – data de realização do mesmo Unid. – mm Aluno – seu nome completo Código - Escrever seu RU Título – Atividade Prática Exercício 4) Desenhar a peça em 3 vistas ortogonais, Vista frontal, vista superior e vista lateral esquerda na folha de desenho A4 e

_enviar._Fazer_a_cotagem. “Não enviar esta página ”

Você deve usar a folha padrão A4 de desenho, anexa em “Material complementar” e a legenda deve ser preenchida com os seguintes dados:

Usar caligrafia técnica - legível, Peça – 01 Denominação – Suporte Quant. – 15 peças, Material – Aço 1045 Des. – EX.4 Data – data de realização do mesmo Unid. – mm Aluno – seu nome completo Código - Escrever seu RU Título – Atividade Prática Exercício 5) Desenhar a peça em 3 vistas ortogonais, Vista frontal, vista superior e vista lateral esquerda na folha de desenho A4 e enviar. Fazer a cotagem . Não precisa desenhar o sensor .

“Não enviar esta página ”

Você deve usar a folha padrão A4 de desenho, anexa em “Material complementar” e a legenda deve ser preenchida com os seguintes dados:

Usar caligrafia técnica - legível, Peça – 01 Denominação – Suporte do sensor Quant. – 5 peças, Material – Aço 1045 Des. – EX.5 Data – data de realização do mesmo Unid. – mm Aluno – seu nome completo Código - Escrever seu RU Título – Atividade Prática
