Saneamento Ambiental

O roteiro como a instituição entrega

1 de 4 páginas

‹

›

Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

Sua entrega consiste em um arquivo de extensão “pdf” contendo:

A – Enunciado e Resolução dos exercícios propostos;

A atividade solicitada refere-se à resolução de exercícios, nos níveis dos abordados em aula e nas atividades práticas.

A entrega será um arquivo único, composto pelos enunciados e resoluções dos exercícios realizadas manualmente, cálculos podem ser feitos a mão e inserido como como imagem de texto para posterior transformação em pdf ou digitados no corpo do trabalho.

A resolução dos exercícios deve conter toda a sequência de cálculos e os valores intermediários.

• Resolução de exercícios propostos:
• Os exercícios indicados a seguir, deverão ser resolvidos e incluídos no trabalho. A inclusão pode ser realizada diretamente no word, fotografada e incluída como imagem ou inserida como anexo no pdf, contanto que a entrega resulte em apenas um arquivo.

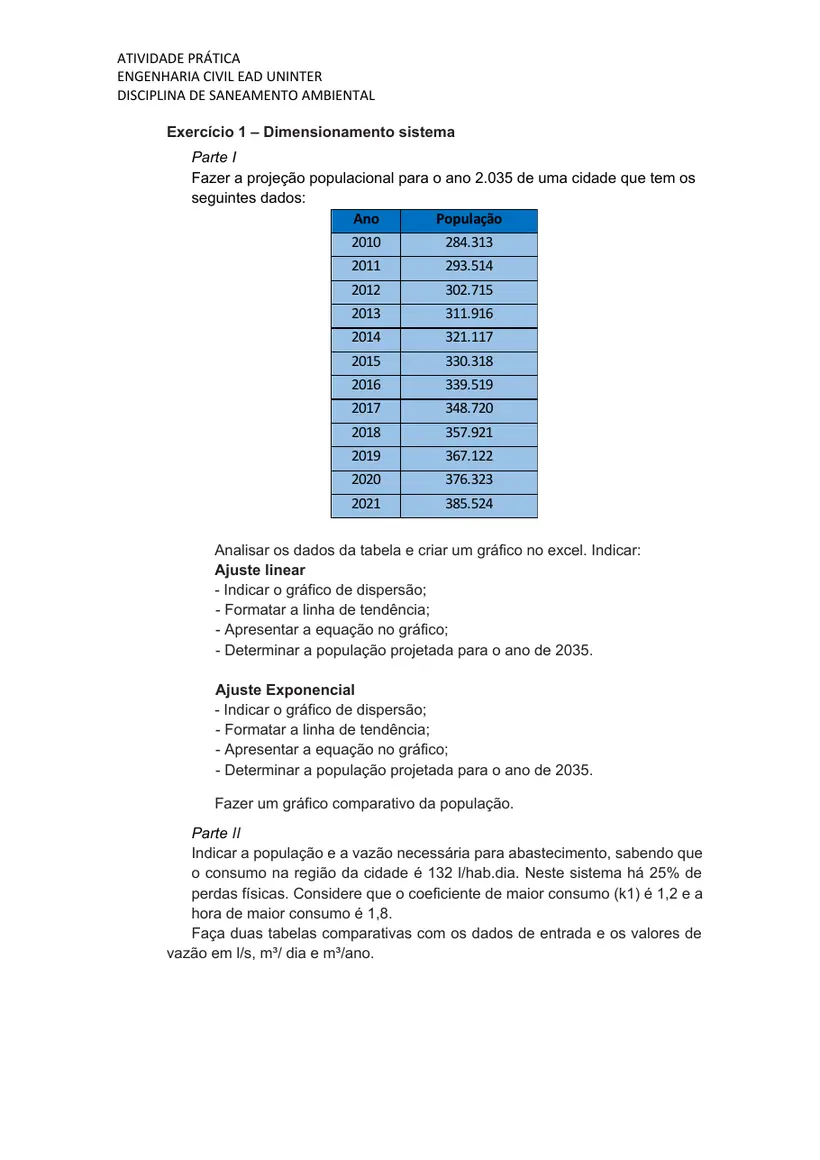

• Exercício 1 – Dimensionamento sistema
• Parte I
• Fazer a projeção populacional para o ano 2.035 de uma cidade que tem os seguintes dados:
• Analisar os dados da tabela e criar um gráfico no excel. Indicar:
• Ajuste linear
• Indicar o gráfico de dispersão;
• Formatar a linha de tendência;
• Apresentar a equação no gráfico;
• Determinar a população projetada para o ano de 2035.
• Ajuste Exponencial
• Indicar o gráfico de dispersão;
• Formatar a linha de tendência;
• Apresentar a equação no gráfico;
• Determinar a população projetada para o ano de 2035.

Fazer um gráfico comparativo da população.

• Parte II
• Indicar a população e a vazão necessária para abastecimento, sabendo que o consumo na região da cidade é 132 l/hab.dia. Neste sistema há 25% de perdas físicas. Considere que o coeficiente de maior consumo (k1) é 1,2 e a hora de maior consumo é 1,8.
• Faça duas tabelas comparativas com os dados de entrada e os valores de vazão em l/s, m³/ dia e m³/ano.

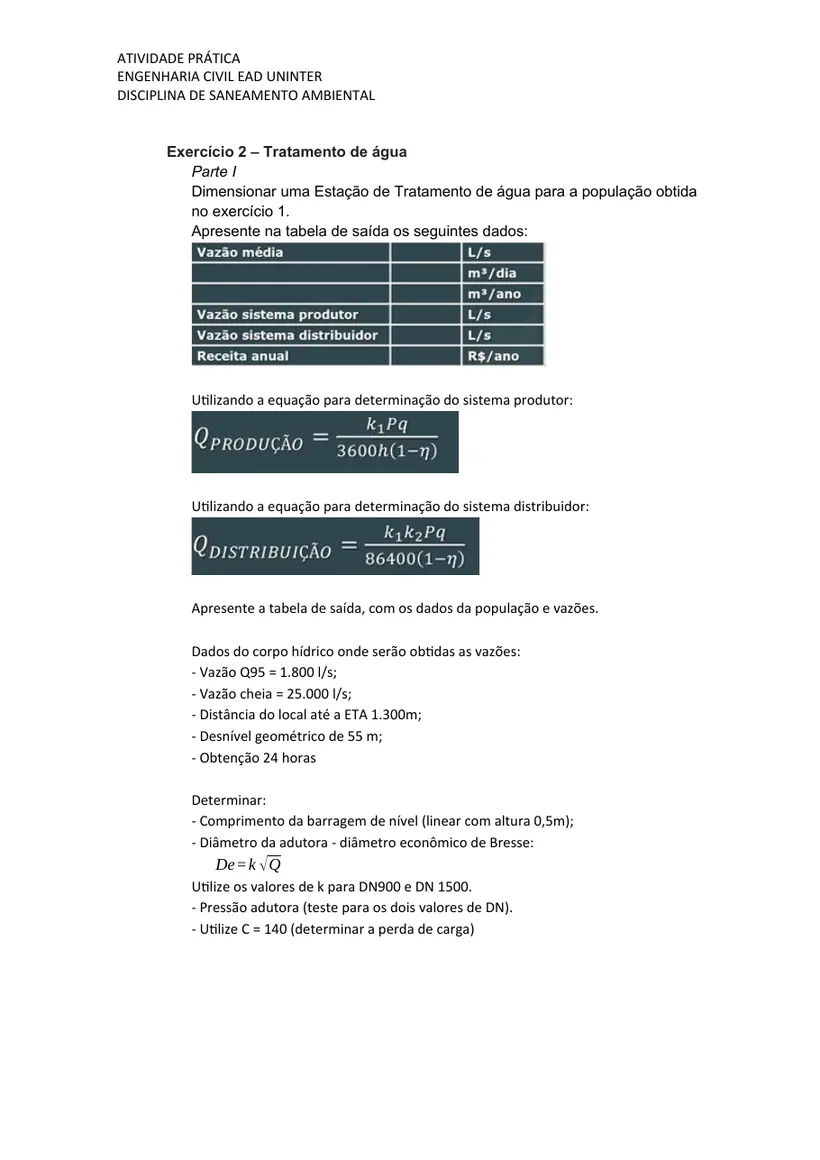

• Exercício 2 – Tratamento de água
• Parte I
• Dimensionar uma Estação de Tratamento de água para a população obtida no exercício 1.
• Apresente na tabela de saída os seguintes dados:
• Utilizando a equação para determinação do sistema produtor:
• Utilizando a equação para determinação do sistema distribuidor:
• Apresente a tabela de saída, com os dados da população e vazões.
• Dados do corpo hídrico onde serão obtidas as vazões:

- Vazão Q95 = 1.800 l/s;
- Vazão cheia = 25.000 l/s;

• Distância do local até a ETA 1.300m;
• Desnível geométrico de 55 m;
• Obtenção 24 horas
• Determinar:
• Comprimento da barragem de nível (linear com altura 0,5m);
• Diâmetro da adutora - diâmetro econômico de Bresse:

• Utilize os valores de k para DN900 e DN 1500.
• Pressão adutora (teste para os dois valores de DN).
• Utilize C = 140 (determinar a perda de carga)

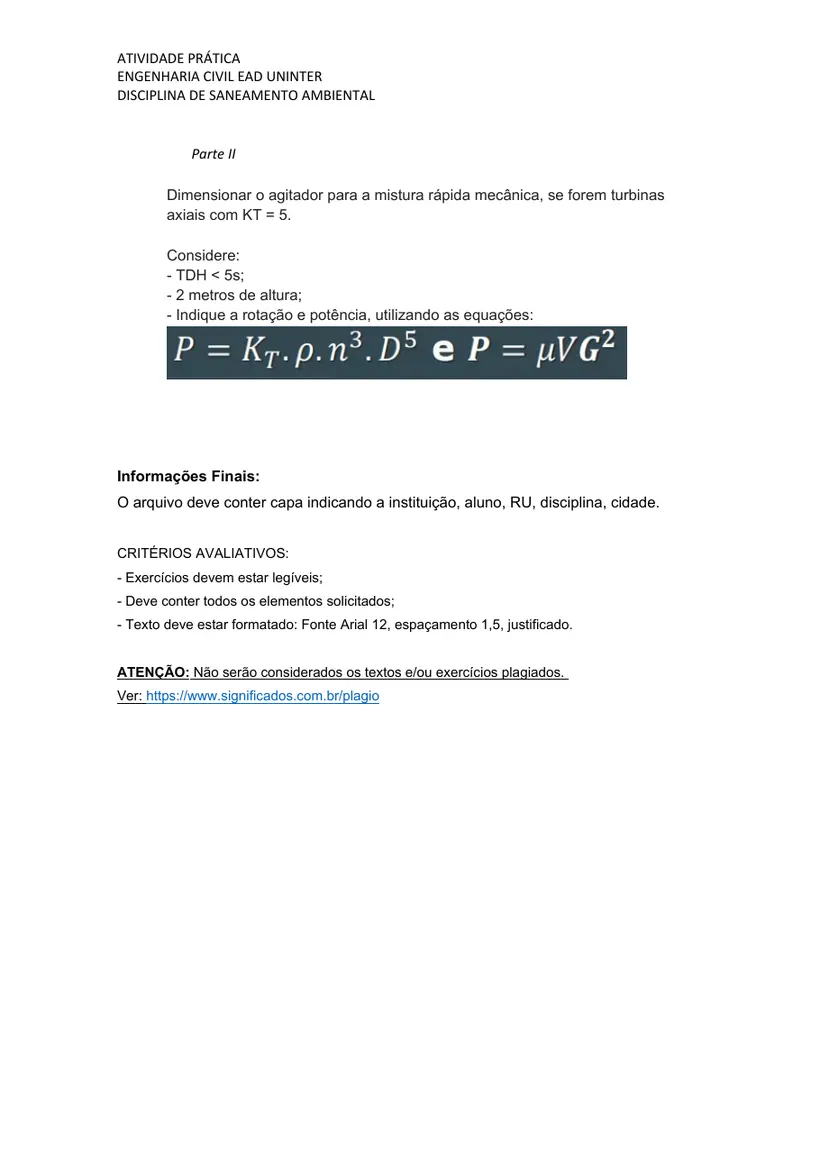

• Parte II
• Dimensionar o agitador para a mistura rápida mecânica, se forem turbinas axiais com KT = 5.
• Considere:
• TDH < 5s;
• 2 metros de altura;
• Indique a rotação e potência, utilizando as equações:

Informações Finais:

O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
