Princípios de Mecânica e Resistência dos Materiais

O roteiro como a instituição entrega

1 de 5 páginas

‹

›

ATIVIDADE PRÁTICA DE PRINCÍPIOS DE MECÂNICA E RESISTÊNCIA

DOS MATERIAIS

Instruções: Esta atividade prática é individual, pois necessita do número do seu RU para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados inseridos incorretamente resultarão na perda de nota da questão.

Ao final desta atividade, você deverá escanear sua resolução e postá-la em Trabalhos para correção. Gere um único documento contendo toda sua resolução.

1-) O capô de um automóvel é apoiado pela haste AB, que exerce uma força F sobre o capô com módulo igual à soma dos três últimos números do seu RU vezes 50 (em N).

Determine o vetor força F na forma de um vetor cartesiano. Considera a distância “a” igual ao último dígito do seu RU mais 1, tudo dividido por 10 (em m) e a distância “b” igual ao penúltimo dígito do seu RU mais 1, tudo dividido por 10 (em m).

r_AB

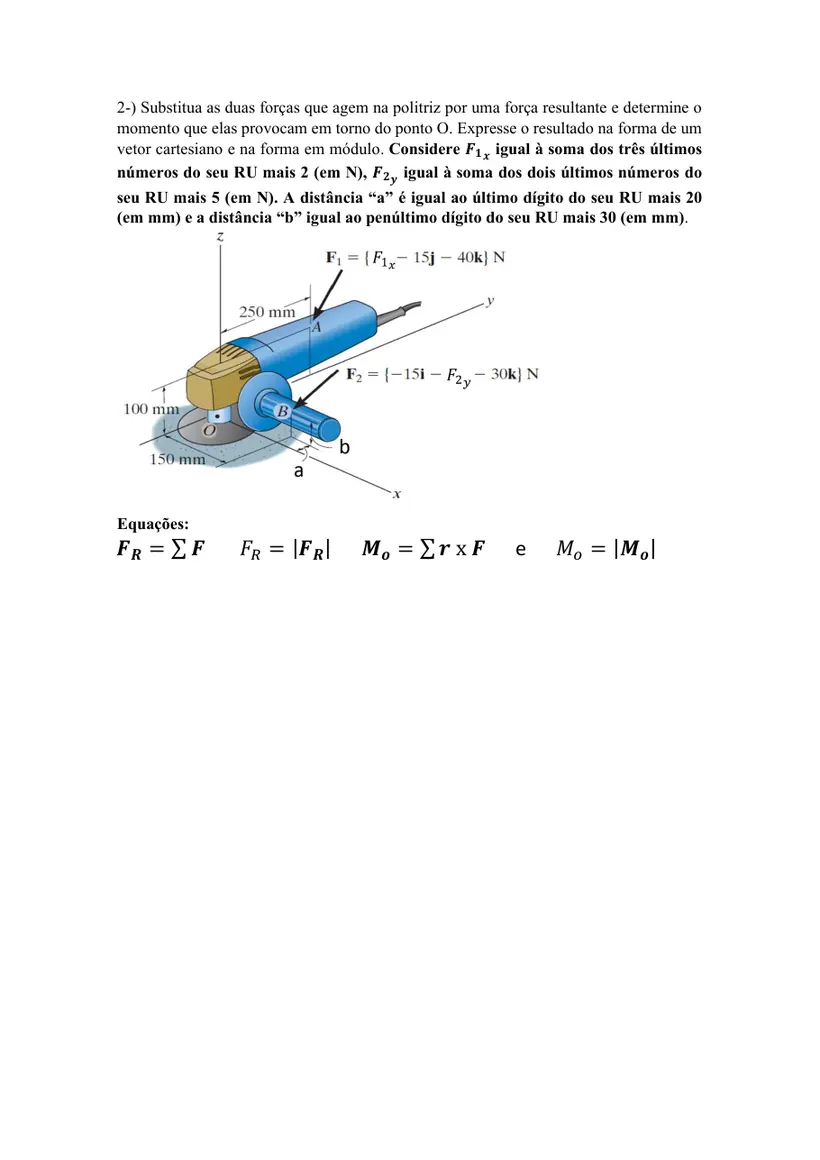

2-) Substitua as duas forças que agem na politriz por uma força resultante e determine o momento que elas provocam em torno do ponto O. Expresse o resultado na forma de um vetor cartesiano e na forma em módulo. Considere F_1_x igual à soma dos três últimos números do seu RU mais 2 (em N), F_2_y igual à soma dos dois últimos números do seu RU mais 5 (em N). A distância “a” é igual ao último dígito do seu RU mais 20 (em mm) e a distância “b” igual ao penúltimo dígito do_seu_RU_mais_30 (em mm).

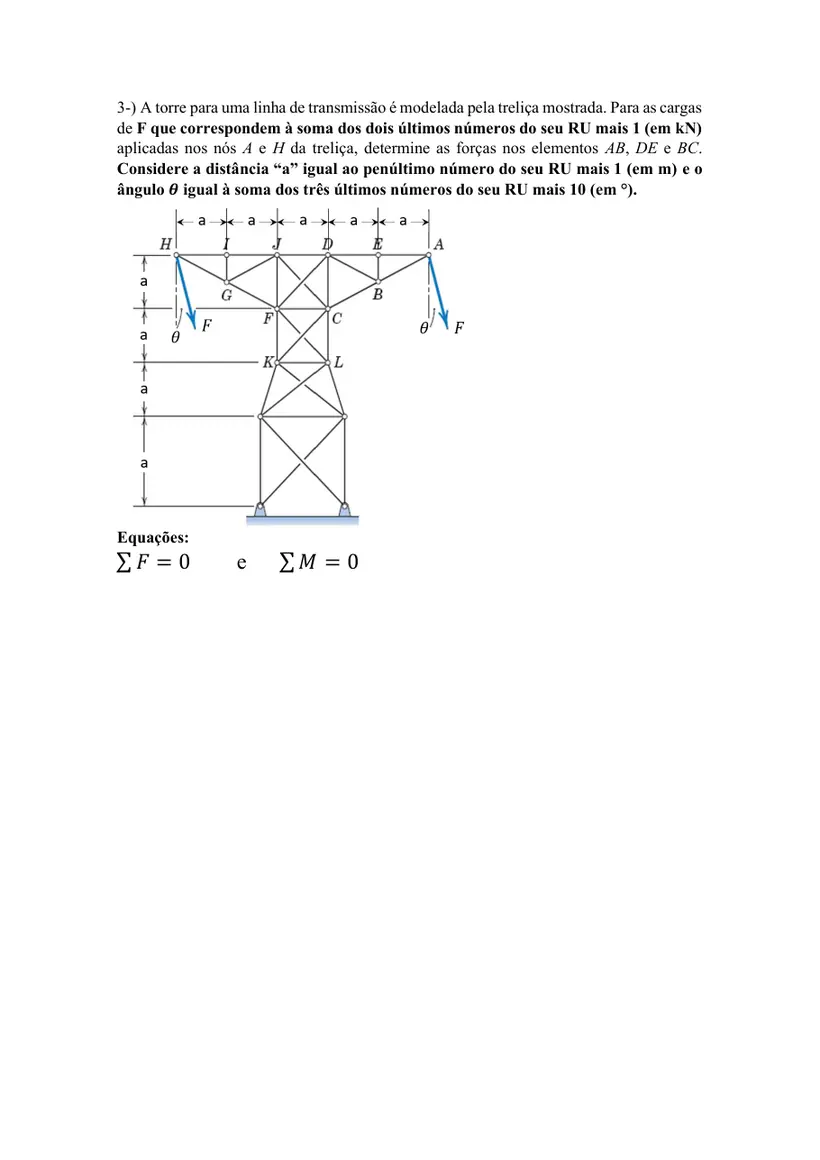

3-) A torre para uma linha de transmissão é modelada pela treliça mostrada. Para as cargas de F que correspondem à soma dos dois últimos números do seu RU mais 1 (em kN) aplicadas nos nós A e H da treliça, determine as forças nos elementos AB, DE e BC.

_Considere a distância “a” igual ao penúltimo número do seu RU mais 1 (em m)_e_o ângulo θ igual à soma dos três últimos números do seu RU mais 10 (em °).

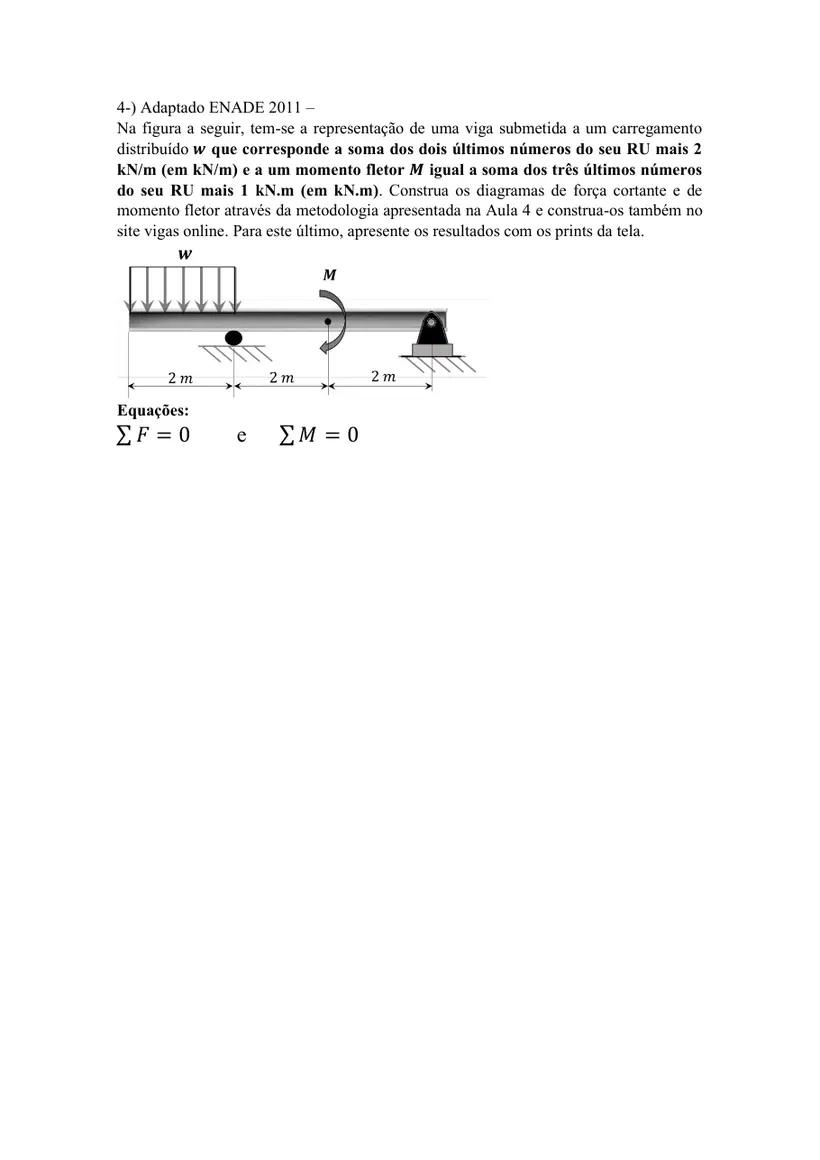

Na figura a seguir, tem-se a representação de uma viga submetida a um carregamento distribuído w que corresponde a soma dos dois últimos números do seu RU mais 2 kN/m (em kN/m) e a um momento fletor M igual a soma dos três últimos números do seu RU mais 1 kN.m (em kN.m). Construa os diagramas de força cortante e de momento fletor através da metodologia apresentada na Aula 4 e construa-os também no site vigas online. Para este último, apresente os resultados com os prints da tela.

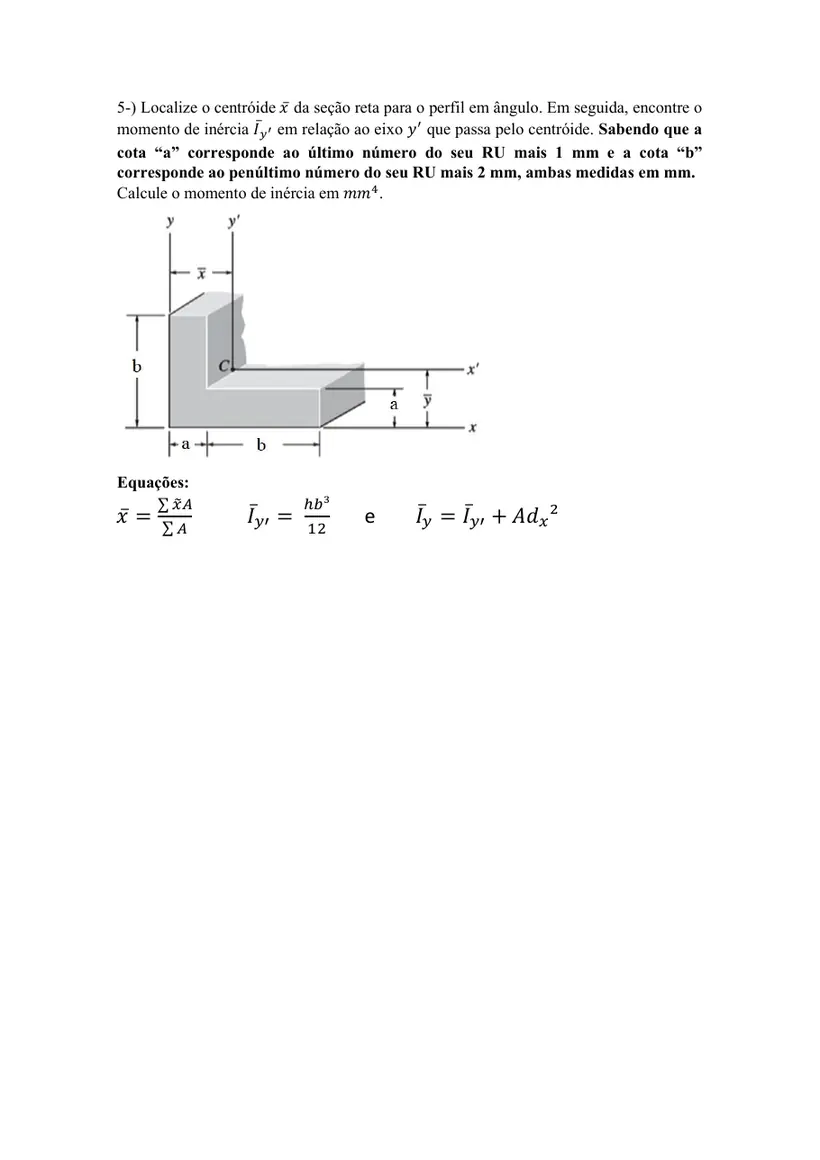

5-) Localize o centróide x̅ da seção reta para o perfil em ângulo. Em seguida, encontre o momento de inércia I_y ̅ ′ em relação ao eixo y ′ que passa pelo centróide. Sabendo que a cota “a” corresponde ao_último_número_do_seu_RU_mais_1 mm e a cota “b” corresponde ao penúltimo número do seu RU mais 2 mm, ambas medidas em mm.

Calcule o momento de inércia em mm^4 .

6-) Determine a dimensão do diâmetro da seção transversal da barra de conexão CD, sabendo que ela será fabricada com aço estrutural A36 com σ_e = 250 MPa e que um fator de segurança igual a 2,5 deve ser considerado nesse projeto. Considere uma barra circular no projeto da barra de conexão CD e que a carga que o guindaste está carregando é igual à soma dois 3 últimos números do seu RU mais 10, tudo vezes _1000 (em kg)._A distância “a” corresponde à soma dos dois últimos número do seu _RU_mais_10 (em m)_e_a distância “b” equivale ao último número do seu RU (em m).

Utilize 9,81 m/s² no cálculo da força peso.
