RECUPERAÇÃO - RCP
Práticas no polo
Elementos importantes
Pré-atividade
O aluno deve ler as instruções da atividade e assistir ao(s) vídeo(s) explicativo(s) antes de realizar o agendamento no polo e realização da atividade.
Atividade
| 1 | Nome do experimento | EXAME FINAL - Atividade Prática Trifocal de Princípios de Mecânica e Resistência dos Materiais |
|---|
| 2 | Por que fazer? | O objetivo desta atividade prática é aplicar os conhecimentos obtidos na Aula 3 para obter as forças em uma estrutura treliçada. Esta atividade é do tipo trifocal, onde três habilidades serão desenvolvidas e avaliadas em suas, respectivas, ETAPAS. ETAPA 1 – Cálculo das forças nas barras de uma treliça; ETAPA 2 – Obtenção das forças nas barras de uma treliça através do software ftool; ETAPA 3 – Montagem de uma treliça no polo utilizando os kits 3 – Mola e 23 – Física Mecânica 1 |
|---|

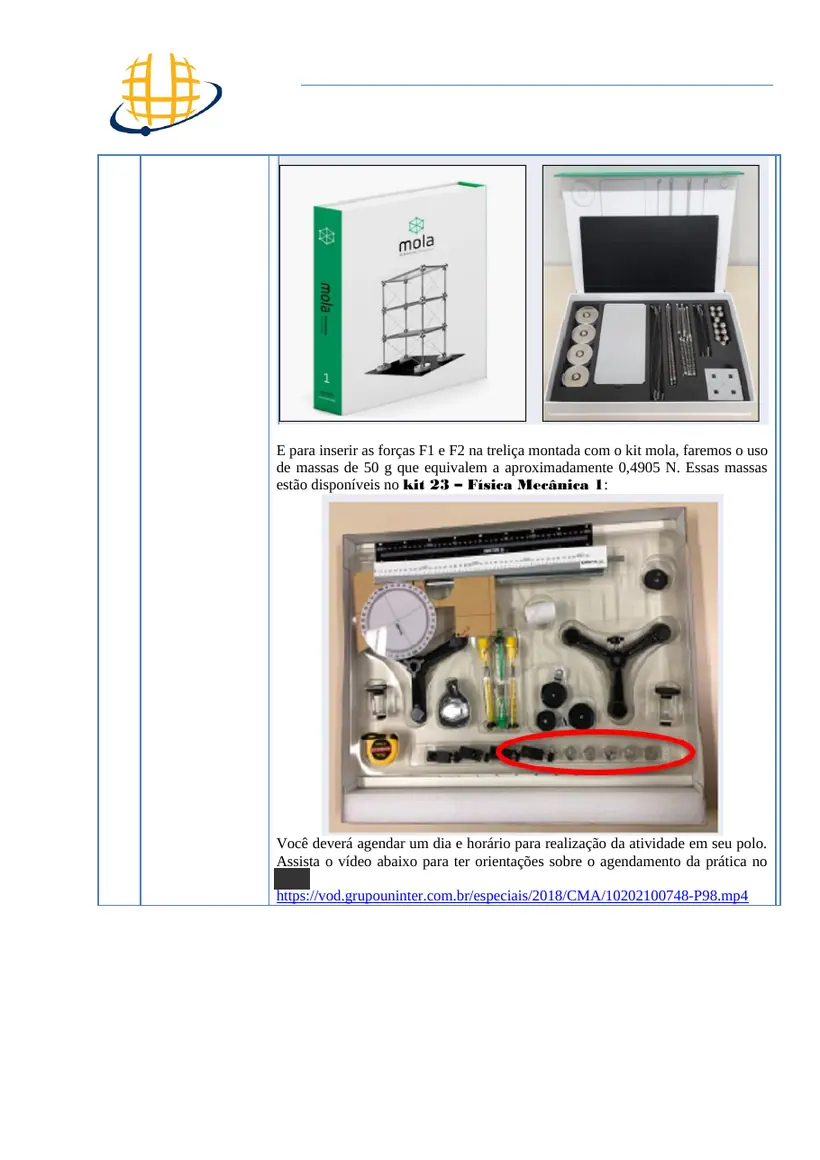

| 3 | Lista de recursos | ETAPA 1 – Folha de papel, lápis, borracha e celular (para realizar cálculos manuscrito e tirar foto dos cálculos) ou computador/notebook (para realizar cálculos digitado); ETAPA 2 - computador/notebook e download do software ftool ETAPA 3 – Kit 3 – Mola e Kit 23 - Física Mecânica 1 Laboratório Didático Celular para tirar foto do experimento (evidência objetiva); |
|---|

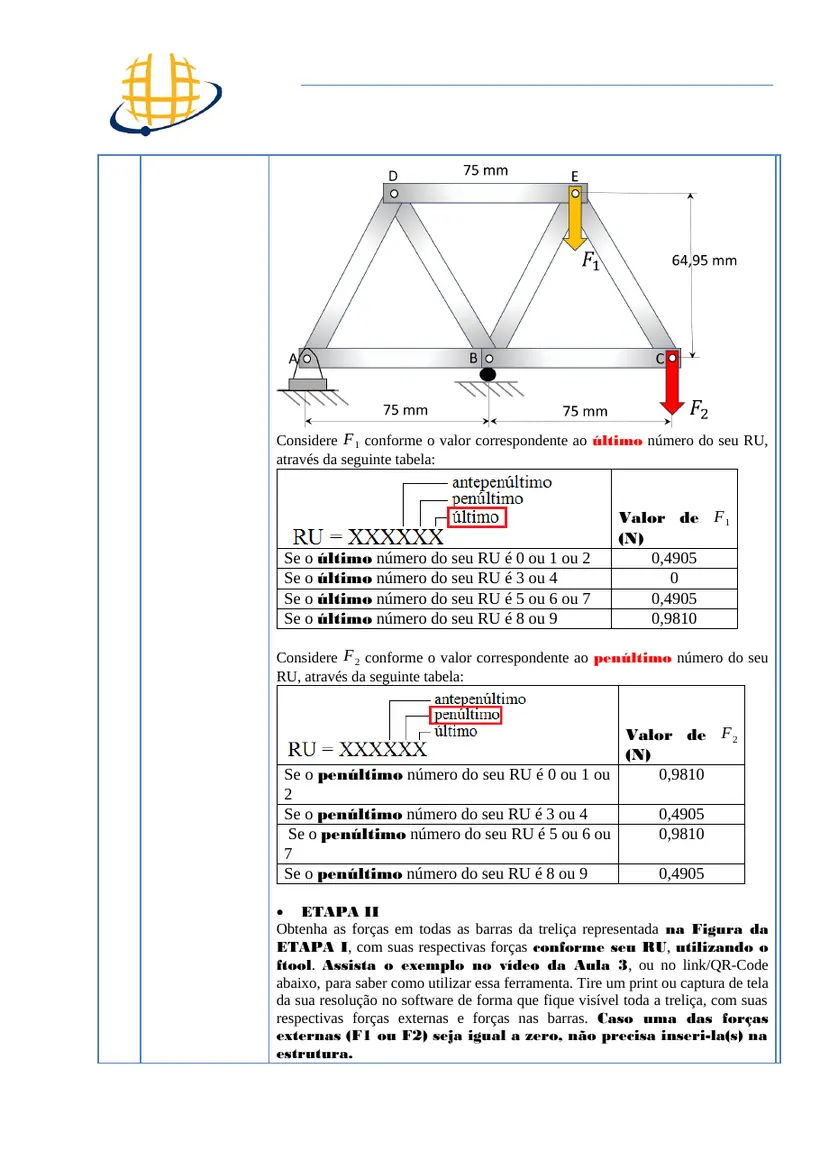

| 4 | Instruções específicas sobre a atividade | Esta atividade prática é individual, pois necessita do número do seu RU para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados inseridos incorretamente resultarão na perda de nota da questão. ETAPA I Calcule a força nas barras BC, BE, DE e CE da treliça, abaixo: Considere conforme o valor correspondente ao último número do seu RU, através da seguinte tabela: Valor de (N) Se o último número do seu RU é 0 ou 1 ou 2 0,4905 Se o último número do seu RU é 3 ou 4 0 Se o último número do seu RU é 5 ou 6 ou 7 0,4905 Se o último número do seu RU é 8 ou 9 0,9810 Considere conforme o valor correspondente ao penúltimo número do seu RU, através da seguinte tabela: Valor de (N) Se o penúltimo número do seu RU é 0 ou 1 ou 2 0,9810 Se o penúltimo número do seu RU é 3 ou 4 0,4905 Se o penúltimo número do seu RU é 5 ou 6 ou 7 0,9810 Se o penúltimo número do seu RU é 8 ou 9 0,4905 ETAPA II Obtenha as forças em todas as barras da treliça representada na Figura da ETAPA I, com suas respectivas forças conforme seu RU, utilizando o ftool. Assista o exemplo no vídeo da Aula 3, ou no link/QR-Code abaixo, para saber como utilizar essa ferramenta. Tire um print ou captura de tela da sua resolução no software de forma que fique visível toda a treliça, com suas respectivas forças externas e forças nas barras. Caso uma das forças externas (F1 ou F2) seja igual a zero, não precisa inseri-la(s) na estrutura. https://vod.grupouninter.com.br/2024/ABR/10202402669.mp4 ETAPA III Esta etapa consiste em reproduzir a treliça abordada nas etapas anteriores, utilizando o kit mola (Kit 3) em seu polo de apoio presencial (PAP). E para inserir as forças F1 e F2 na treliça montada com o kit mola, faremos o uso de massas de 50 g que equivalem a aproximadamente 0,4905 N. Essas massas estão disponíveis no kit 23 – Física Mecânica 1: Você deverá agendar um dia e horário para realização da atividade em seu polo. Assista o vídeo abaixo para ter orientações sobre o agendamento da prática no polo: https://vod.grupouninter.com.br/especiais/2018/CMA/10202100748-P98.mp4 Monte a treliça com as massas conforme seu RU, tire uma foto da estrutura montada com as massas e com um papel contendo o número do seu RU próximo à estrutura e uma foto selfie ao lado da estrutura. Insira essas fotos na ETAPA III do Roteiro na última página deste documento. Ao final desta atividade, você deverá gerar um documento em pdf de sua resolução e postá-la em Trabalhos para correção. Gere um único documento contendo toda sua resolução. |
|---|

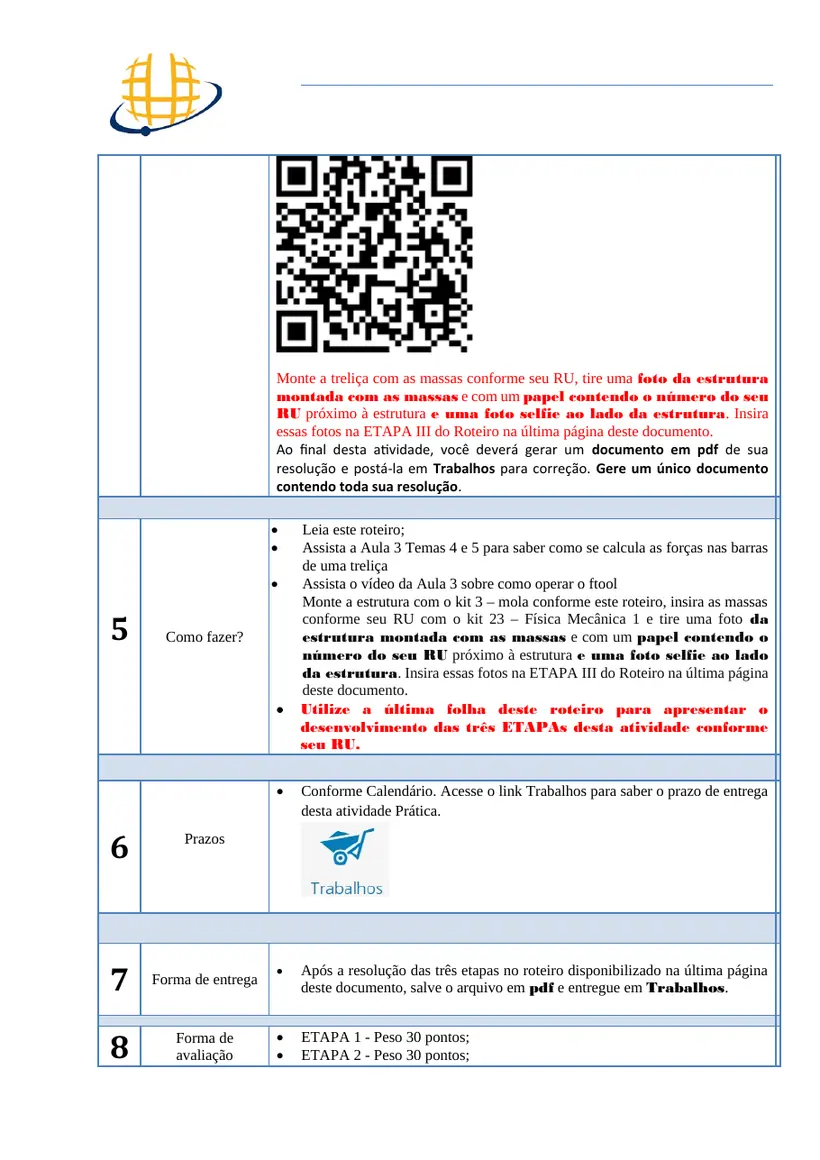

| 5 | Como fazer? | Leia este roteiro; Assista a Aula 3 Temas 4 e 5 para saber como se calcula as forças nas barras de uma treliça Assista o vídeo da Aula 3 sobre como operar o ftool Monte a estrutura com o kit 3 – mola conforme este roteiro, insira as massas conforme seu RU com o kit 23 – Física Mecânica 1 e tire uma foto da estrutura montada com as massas e com um papel contendo o número do seu RU próximo à estrutura e uma foto selfie ao lado da estrutura. Insira essas fotos na ETAPA III do Roteiro na última página deste documento. Utilize a última folha deste roteiro para apresentar o desenvolvimento das três ETAPAs desta atividade conforme seu RU. |
|---|
| 6 | Prazos | Conforme Calendário. Acesse o link Trabalhos para saber o prazo de entrega desta atividade Prática. |
|---|
| 7 | Forma de entrega | Após a resolução das três etapas no roteiro disponibilizado na última página deste documento, salve o arquivo em pdf e entregue em Trabalhos. |
|---|
| 8 | Forma de avaliação | ETAPA 1 - Peso 30 pontos; ETAPA 2 - Peso 30 pontos; ETAPA 3 - Peso 40 pontos. |
|---|
Relatório – RCP
| Identificação do aluno |
|---|
ETAPA I
Utilize esse espaço para sua resolução da ETAPA I
- Conforme orientação no item 3, você poderá fazer os cálculos em manuscrito e depois tirar uma foto e colar aqui ou poderá fazer digitado, para isso utilize este espaço.
- Se for tirar foto, verifique se a foto está com boa resolução, ou seja, se dá para enxergar todos os cálculos e se não tem nenhuma informação cortada da foto.
ETAPA II
Utilize esse espaço para sua resolução da ETAPA II
Insira um print ou captura da tela do ftool com a treliça referente a este roteiro conforme seu RU.
Na imagem é importante aparecer as forças aplicadas (F1 e F2), as forças nos apoios e as forças nas barras. Todas essas forças devem estar na mesma foto.
Caso uma das forças externas (F1 ou F2) seja igual a zero, não precisa inseri-la na estrutura.
ETAPA III
Utilize esse espaço para sua resolução da ETAPA III

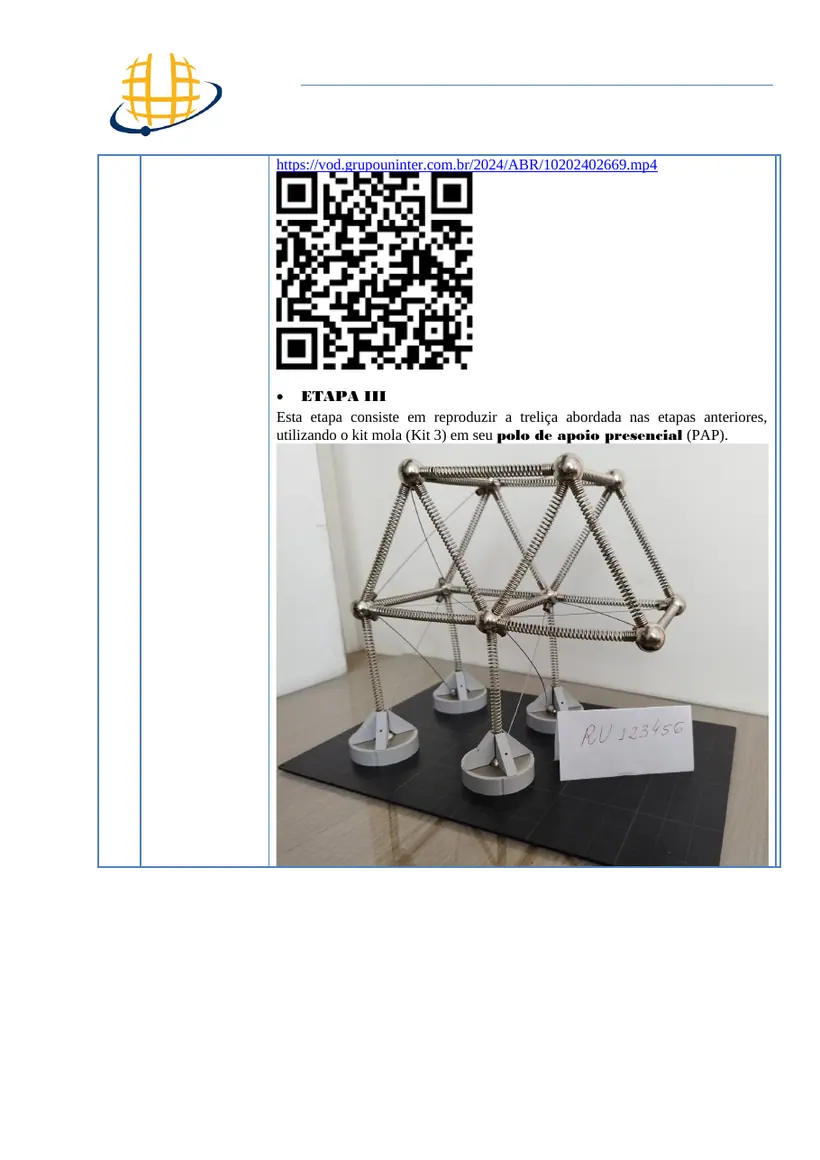

Monte a treliça com as massas conforme seu RU, tire uma foto da estrutura montada com as massas (conforme seu RU) com um papel descrevendo o número do seu RU e uma foto selfie ao lado da estrutura com as massas (conforme seu RU).
- Insira essas fotos neste campo e verifique se a foto está com boa resolução, ou seja, se dá para enxergar a estrutura e as massas sobre ela na primeira foto e se dá para enxergar você e a estrutura com as massas na segunda foto.
