ATIVIDADE PRÁTICA DE MECÂNICA DOS FLUIDOS

Instruções: Esta atividade prática é individual, pois necessita do número do seu RU para desenvolvê-la. Fique atento aos dados que dependem dele (RU). Dados inseridos incorretamente resultarão na perda de nota da atividade.

Ao final desta atividade, você deverá escanear sua resolução e postá-la em Trabalhos para correção. Gere um único documento contendo toda sua resolução.

EXPERIMENTO PARA DETERMINAÇÃO DA VISCOSIDADE DE UM FLUIDO

Neste experimento você utilizará o laboratório virtual para realização do ensaio chamado viscosímetro de Stokes e, assim, obter a viscosidade de um fluido. A viscosidade é uma propriedade muito importante na mecânica dos fluidos. Trabalhamos com ela desde a Aula 1.

Para compreender como se realiza este ensaio, assista o vídeo da Aula 7. Neste vídeo a professora Francielly mostra o passo a passo para realização do experimento no laboratório virtual e como extrair os dados para o cálculo da viscosidade do fluido.

Para este experimento, quatro esferas são disponibilizadas com os respectivos diâmetros:

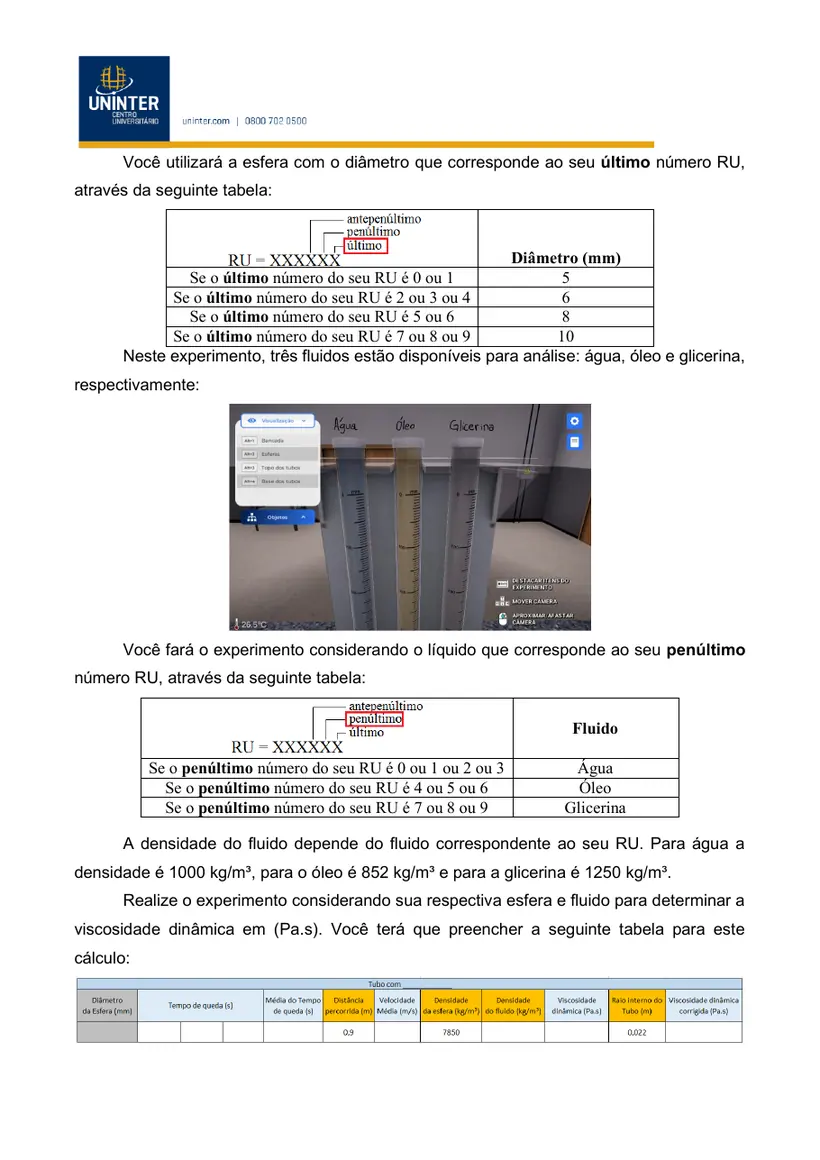

Você utilizará a esfera com o diâmetro que corresponde ao seu último número RU, através da seguinte tabela:

Diâmetro (mm)

Se o último número do seu RU é 0 ou 1 5 Se o último número do seu RU é 2 ou 3 ou 4 6 Se o último número do seu RU é 5 ou 6 8 Se o último número do seu RU é 7 ou 8 ou 9 10 Neste experimento, três fluidos estão disponíveis para análise: água, óleo e glicerina, respectivamente:

Você fará o experimento considerando o líquido que corresponde ao seu penúltimo número RU, através da seguinte tabela:

Fluido

Se o penúltimo número do seu RU é 0 ou 1 ou 2 ou 3 Água Se o penúltimo número do seu RU é 4 ou 5 ou 6 Óleo Se o penúltimo número do seu RU é 7 ou 8 ou 9 Glicerina A densidade do fluido depende do fluido correspondente ao seu RU. Para água a

Realize o experimento considerando sua respectiva esfera e fluido para determinar a viscosidade dinâmica em (Pa.s). Você terá que preencher a seguinte tabela para este cálculo:

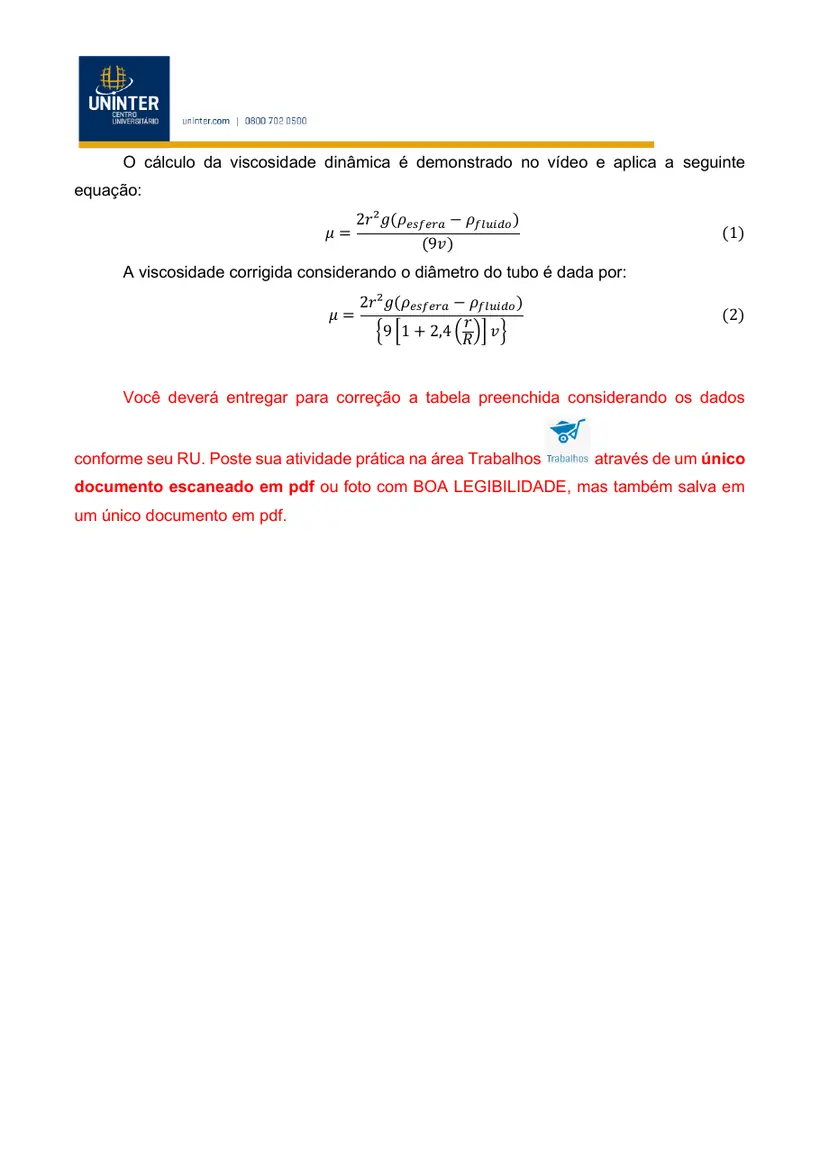

O cálculo da viscosidade dinâmica é demonstrado no vídeo e aplica a seguinte equação:

(9v) A viscosidade corrigida considerando o diâmetro do tubo é dada por:

Você deverá entregar para correção a tabela preenchida considerando os dados conforme seu RU. Poste sua atividade prática na área Trabalhos através de um único documento escaneado em pdf ou foto com BOA LEGIBILIDADE, mas também salva em um único documento em pdf.
