_Atividade Extensionista_II | Projeto de “grande” escala

O projeto da atividade extensionista II será desenvolvida a partir do projeto da atividade extensionista I, os alunos deverão definir e adicionar uma previsão de estrutura no projeto, ajustá-lo para encaixar esta estrutura da melhor forma, sem modificar muito o desenho original, assim podendo exceder a metragem inicial de 100m². No projeto também deverá ser feito um telhado aparente ou “escondido” com estrutura em tesoura.

Com as devidas mudanças feitas poderá começar a modelagem no Sketchup. A experiencia irá proporcionar a aproximação do aluno com o ambiente 3D, esta modelagem será feita da seguinte forma, cada elemento deverá ser separado em Camadas (Tags), alvenaria, estrutura (viga, pilar, pórtico, treliça), laje, esquadrias, piso, estrutura do telhado, telhado... para que cada elemento possa ser compreendido separadamente dentro da residência.

O aluno deverá gerar algumas imagens do modelo 3D. No software é possível fazer secções, isso ajudará a visualizar como acontecem os cortes e plantas, até imagens das elevações da casa, vista frontal, posterior e laterais.

Cortes e elevações devem ser feitos sem “ponto de fuga”, para que não fique tridimensional, então desabilite o “ponto de fuga” para fazer os cortes e elevações.

Ajustes antes da construção do modelo

Definição da estrutura o Material

• Concreto
• Metal
• Madeira o Vão livre

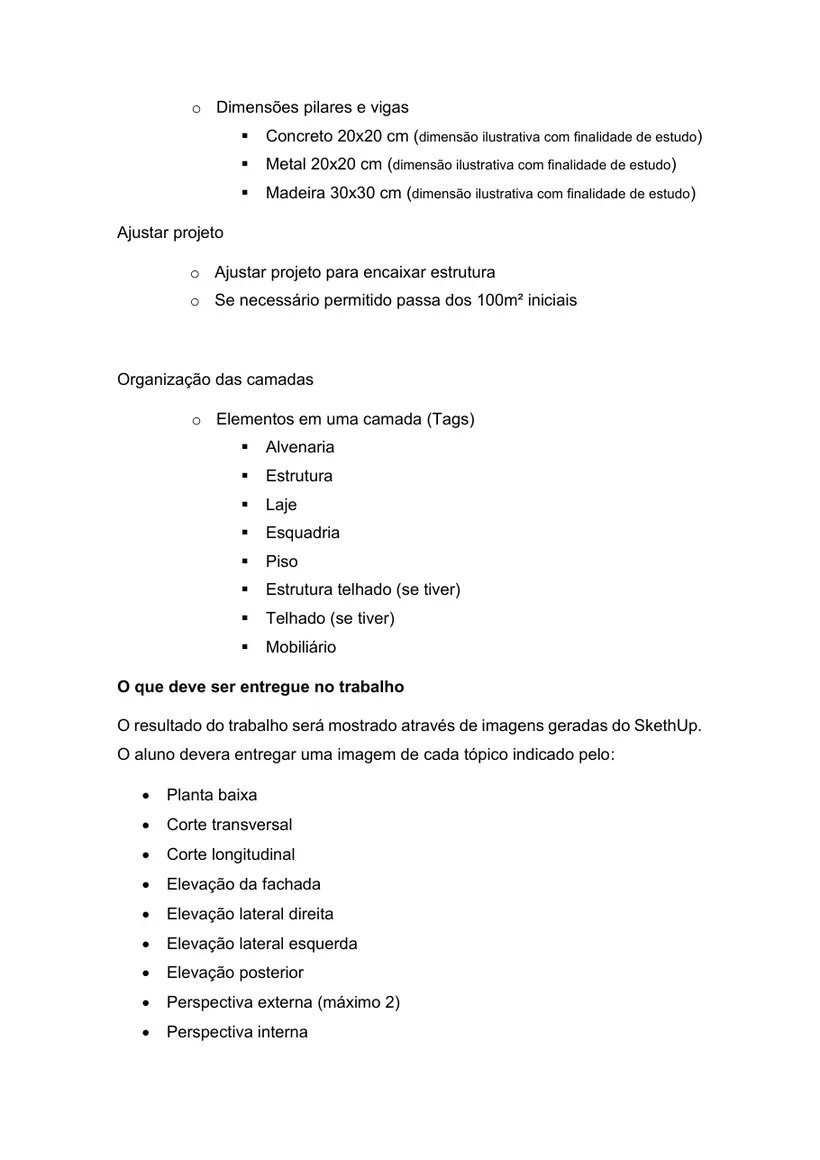

• Vão entre os pilares 3 a 5 metros (_dimensão_ilustrativa_com finalidade de estudo ) o Dimensões pilares e vigas
• Concreto 20x20 cm ( dimensão ilustrativa com finalidade de estudo )
• Metal 20x20 cm ( dimensão ilustrativa com finalidade de estudo )
• Madeira 30x30 cm ( dimensão ilustrativa com finalidade de estudo )

Ajustar projeto o Ajustar projeto para encaixar estrutura o Se necessário permitido passa dos 100m² iniciais Organização das camadas

o Elementos em uma camada (Tags)

• Alvenaria
• Estrutura
• Laje
• Esquadria
• Piso

▪ Estrutura telhado (se tiver)
▪ Telhado (se tiver)

• Mobiliário

O que deve ser entregue no trabalho

O resultado do trabalho será mostrado através de imagens geradas do SkethUp.

O aluno devera entregar uma imagem de cada tópico indicado pelo:

• Planta baixa
• Corte transversal
• Corte longitudinal
• Elevação da fachada
• Elevação lateral direita
• Elevação lateral esquerda
• Elevação posterior

• Perspectiva externa (máximo 2)

• Perspectiva interna
• Perspectiva isométrica da estrutura (sem ponto de fuga)
• Breve relatório de aproveitamento da atividade

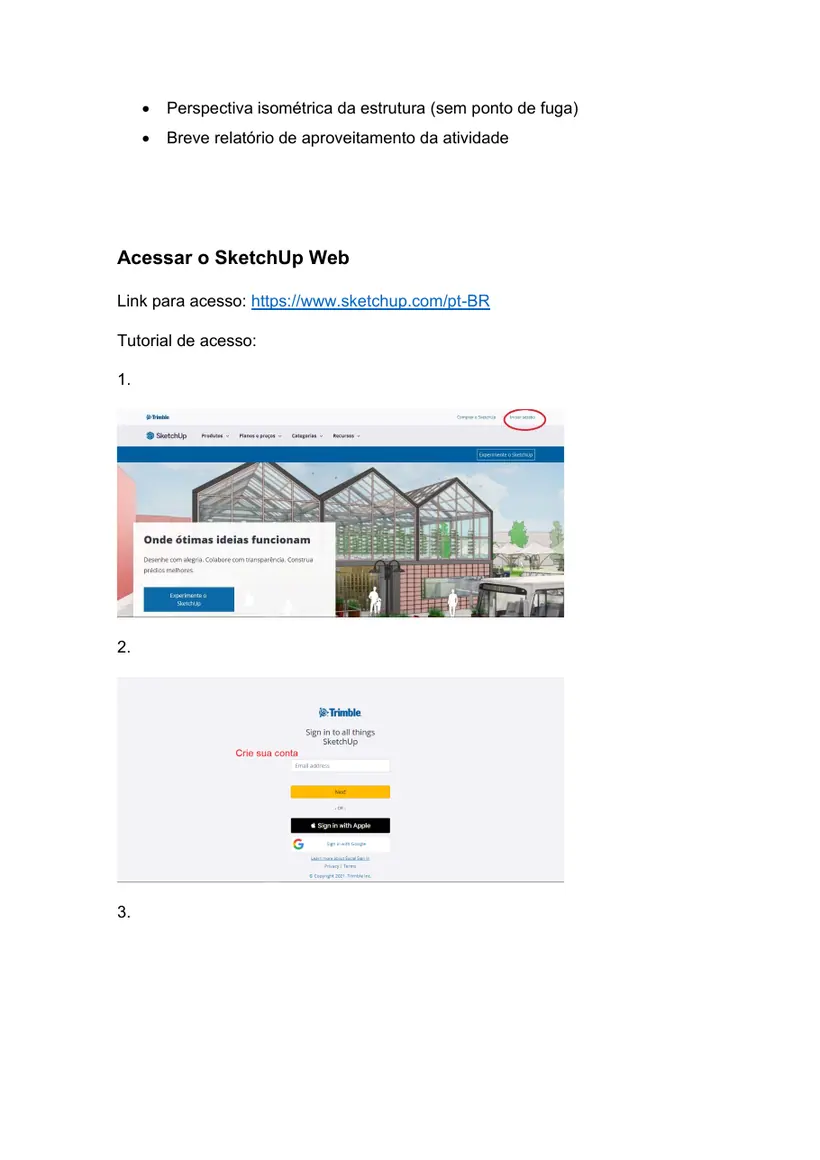

Acessar o SketchUp Web

Link para acesso: https://www.sketchup.com/pt-BR Tutorial de acesso:

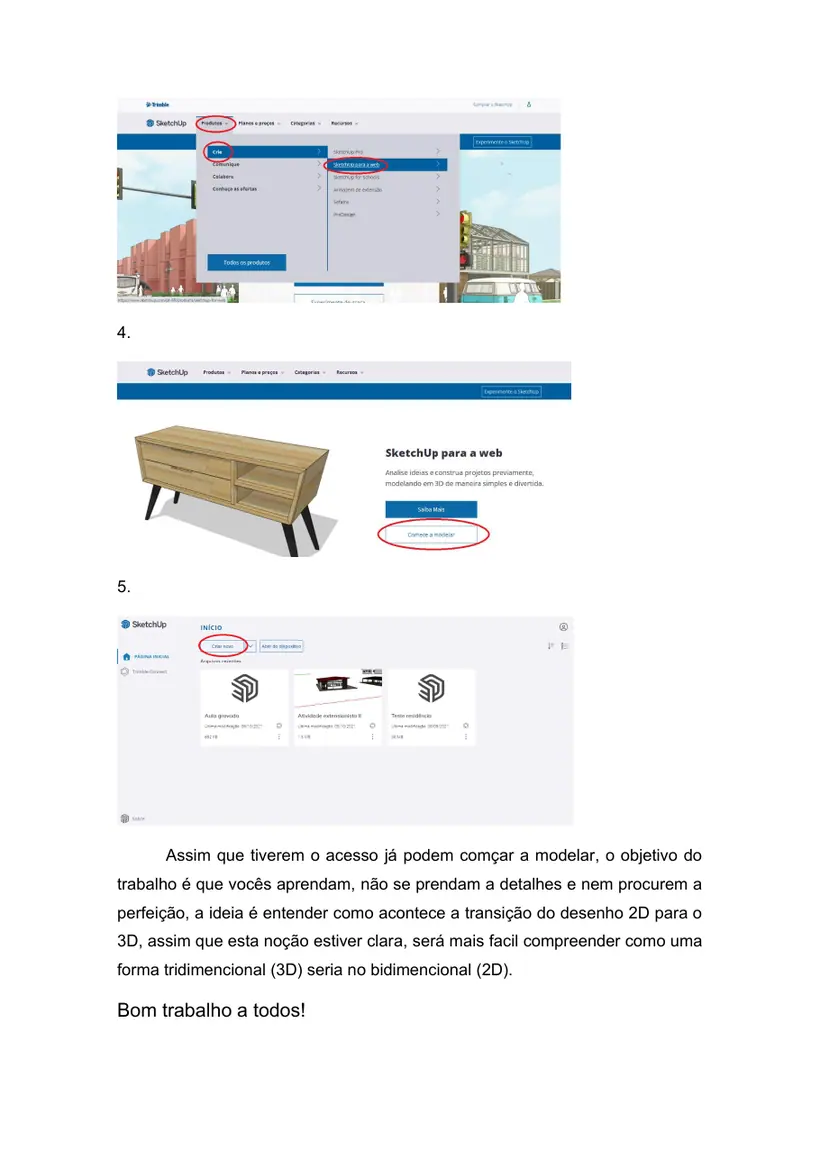

Assim que tiverem o acesso já podem comçar a modelar, o objetivo do trabalho é que vocês aprendam, não se prendam a detalhes e nem procurem a perfeição, a ideia é entender como acontece a transição do desenho 2D para o 3D, assim que esta noção estiver clara, será mais facil compreender como uma forma tridimencional (3D) seria no bidimencional (2D).

Bom trabalho a todos!
