ORIENTAÇÕES PARA O TRABALHO PRÁTICO

Olá, alunos, este documento servirá de base para auxiliá-los na elaboração do trabalho de atividade prática da disciplina de PONTES.

1. OBJETIVO

A atividade tem por objetivo praticar os conhecimentos trabalhados na disciplina, ao elaborar uma análise de carregamento de cargas permanentes e cargas móveis.

A entrega desta atividade equivale à 40% da nota. Sua entrega consiste em um arquivo de extensão “pdf” contendo os itens listados a seguir:

Use uma casa após a vírgula para todos os cálculos.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!

2. RECOMENDAÇÕES GERAIS

Ao finalizar o relatório de cálculo, o aluno deverá tirar uma foto juntamente com um documento* pessoal (RG, CNH ou outro que permita a conferência de autenticidade).

• É importante ressaltar que será considerado plágio uma imagem que não seja de autoria do aluno, situação em que a questão receberá nota zero, da mesma forma que fotos sem a devida identificação serão desconsideradas.
• Essa atividade requer um certo tempo para ser feita e é fundamental que você não deixe para iniciá-la próximo do final do prazo.
• Quanto às oportunidades (tentativas), serão disponibilizadas 1 tentativa para o envio do roteiro de cálculo via AVA Univirtus.
• Assim como nas APOLs, será possível abrir a atividade quantas vezes forem necessárias, dentro do prazo determinado para a realização. Somente com a atividade finalizada, você deve realizar a entrega. Use uma casa após a vírgula para todos os cálculos.

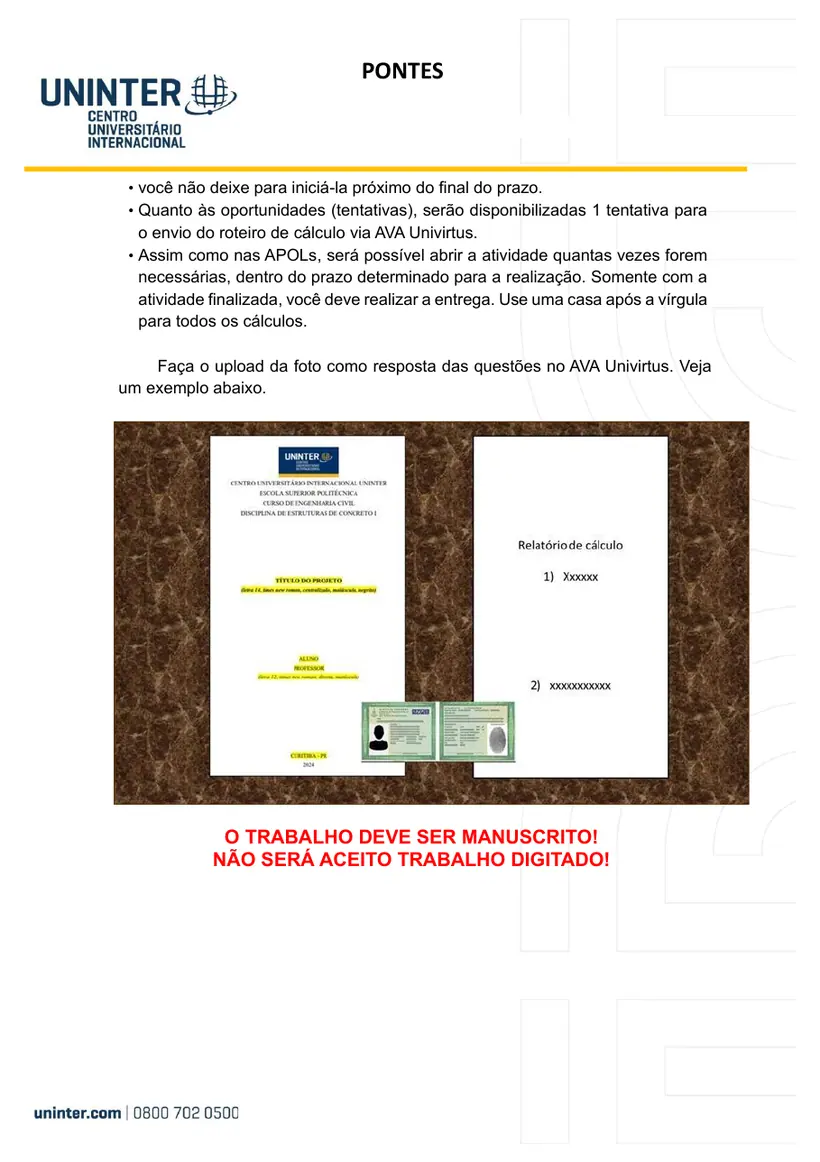

Faça o upload da foto como resposta das questões no AVA Univirtus. Veja um exemplo abaixo.

O TRABALHO DEVE SER MANUSCRITO!

NÃO SERÁ ACEITO TRABALHO DIGITADO!

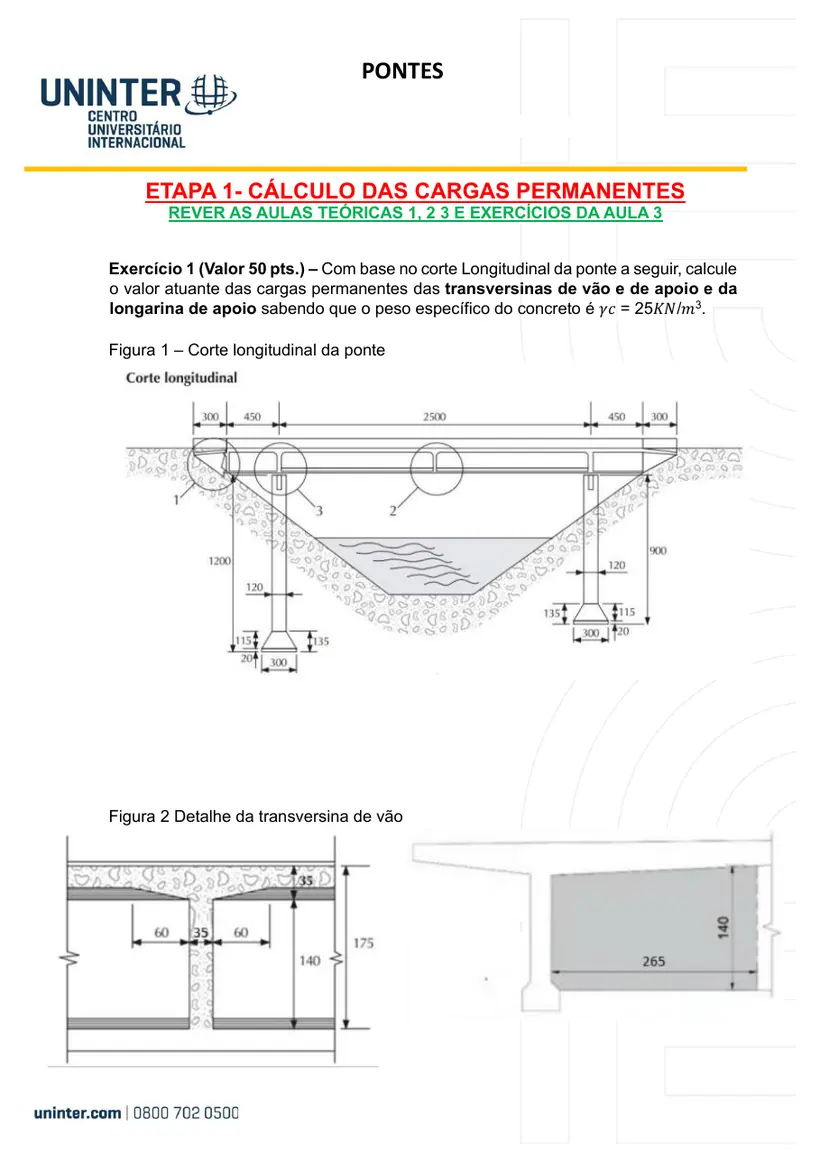

ETAPA 1- CÁLCULO DAS CARGAS PERMANENTES

REVER AS AULAS TEÓRICAS 1, 2 3 E EXERCÍCIOS DA AULA 3

Exercício 1 (Valor 50 pts.) – Com base no corte Longitudinal da ponte a seguir, calcule o valor atuante das cargas permanentes das transversinas de vão e de apoio e da longarina de apoio sabendo que o peso específico do concreto é γc = 25KN/m^3 .

Figura 1 – Corte longitudinal da ponte

Figura 2 Detalhe da transversina de vão

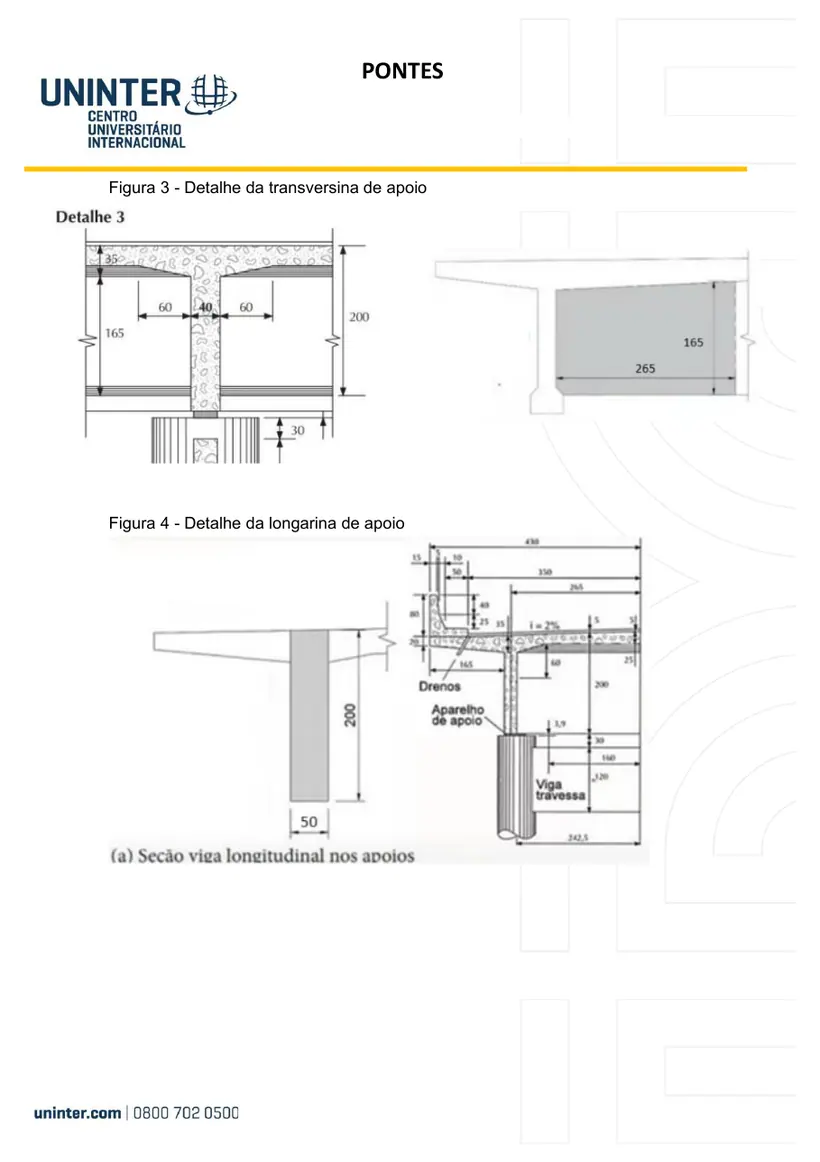

Figura 3 - Detalhe da transversina de apoio

Figura 4 - Detalhe da longarina de apoio

ROTEIRO DE CÁLCULO - MANUSCRITO

ETAPA 2- Cálculo das cargas Q, q_1 e q_2

REVER AS AULAS TEÓRICAS 1, 2 3 E 4 E O EXERCÍCO DA AULA 5

Exercício 2 (Valor 50 pts.) – A partir da ponte mostrada na Figura 1, encontre os valores das cargas Q, q_1 e q_2 na distribuição longitudinal da ponte, conforme figura 2.

Considere que o trem tipo está em uma região que possui junta de dilatação e que a ponte possua apenas uma faixa de tráfego. Desenhe o diagrama com as cargas concentradas e distribuídas.

Figura 1 – Ponte vista na longitudinal

Figura 2 – Ponte vista na longitudinal

Figura 3 – Corte na região do trem tipo

Figura 4 – Corte fora da região do trem tipo

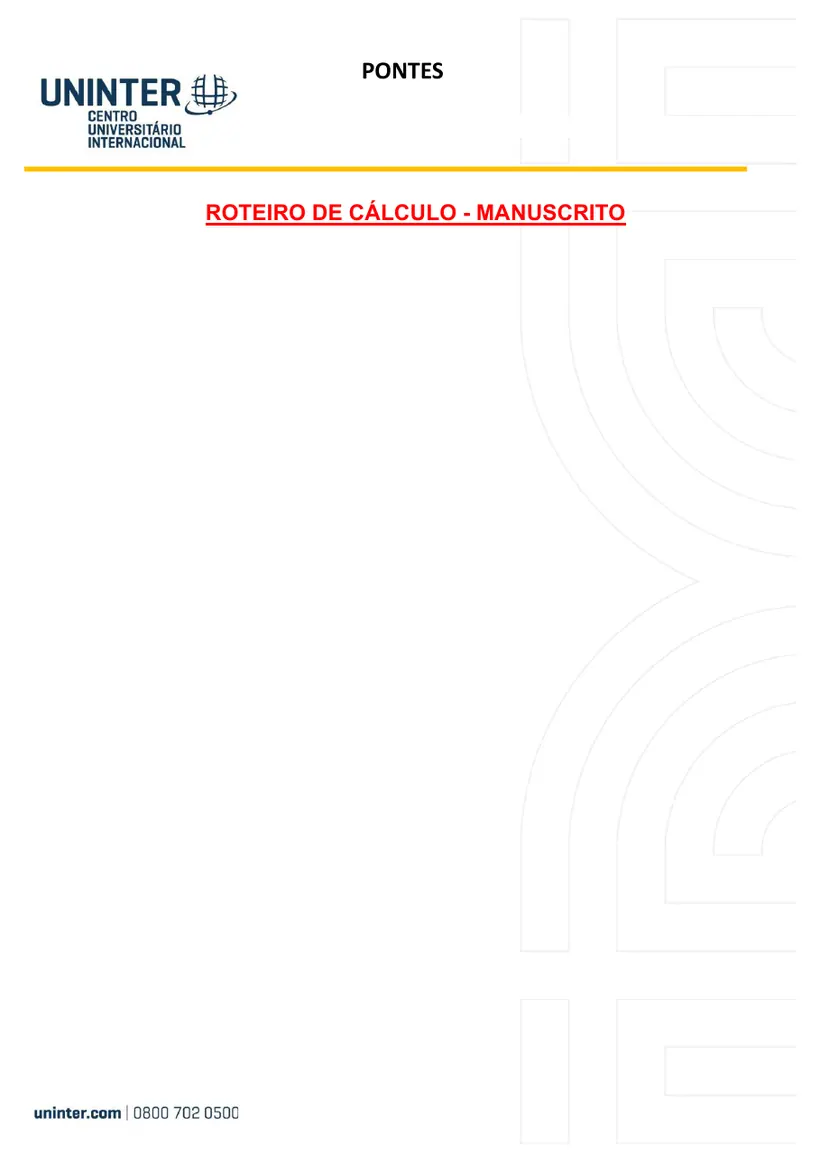

ROTEIRO DE CÁLCULO - MANUSCRITO
