Orientações da atividade:

A entrega desta atividade equivale à 40% da nota.

Sua entrega consiste em um arquivo de extensão “pdf” contendo:

A – Enunciado e Apresentação dos Resultados obtidos nas práticas de laboratórios sugeridas no roteiro de estudo da disciplina;

A atividade solicitada refere-se à realização de dois experimentos de laboratórios de hidráulica sugeridos nos roteiros de estudo, nos níveis dos abordados em aula e nas atividades práticas.

A entrega será um arquivo único, composto pelos títulos os laboratório e objetivos indicados na apresentação do laboratório e resoluções dos experimentos podem ser realizados em folha separada e colada como imagem de texto para posterior transformação em pdf. Só serão aceitas entregas em pdf.

• Resolução dos Experimentos Sugeridos:
• Perda de Carga Distribuída (30 pontos)

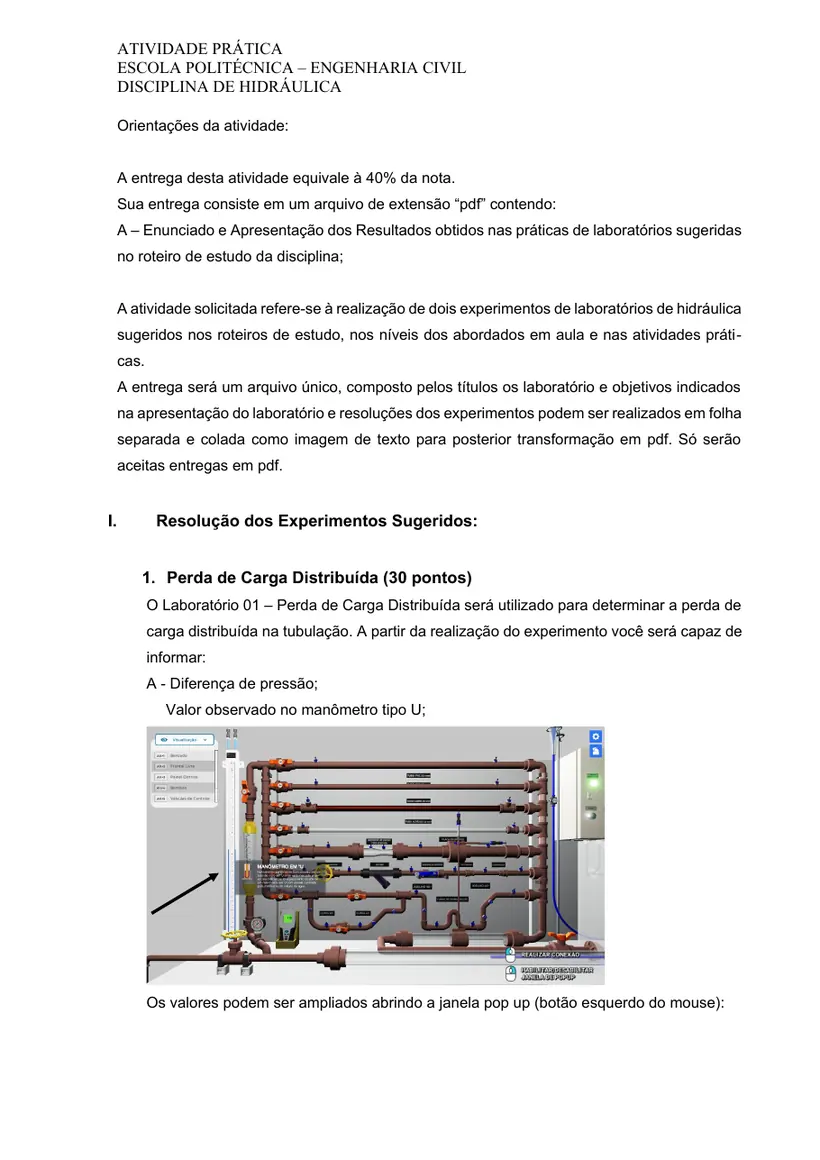

• O Laboratório 01 – Perda de Carga Distribuída será utilizado para determinar a perda de carga distribuída na tubulação. A partir da realização do experimento você será capaz de informar:
• A - Diferença de pressão;
• Valor observado no manômetro tipo U;

Os valores podem ser ampliados abrindo a janela pop up (botão esquerdo do mouse):

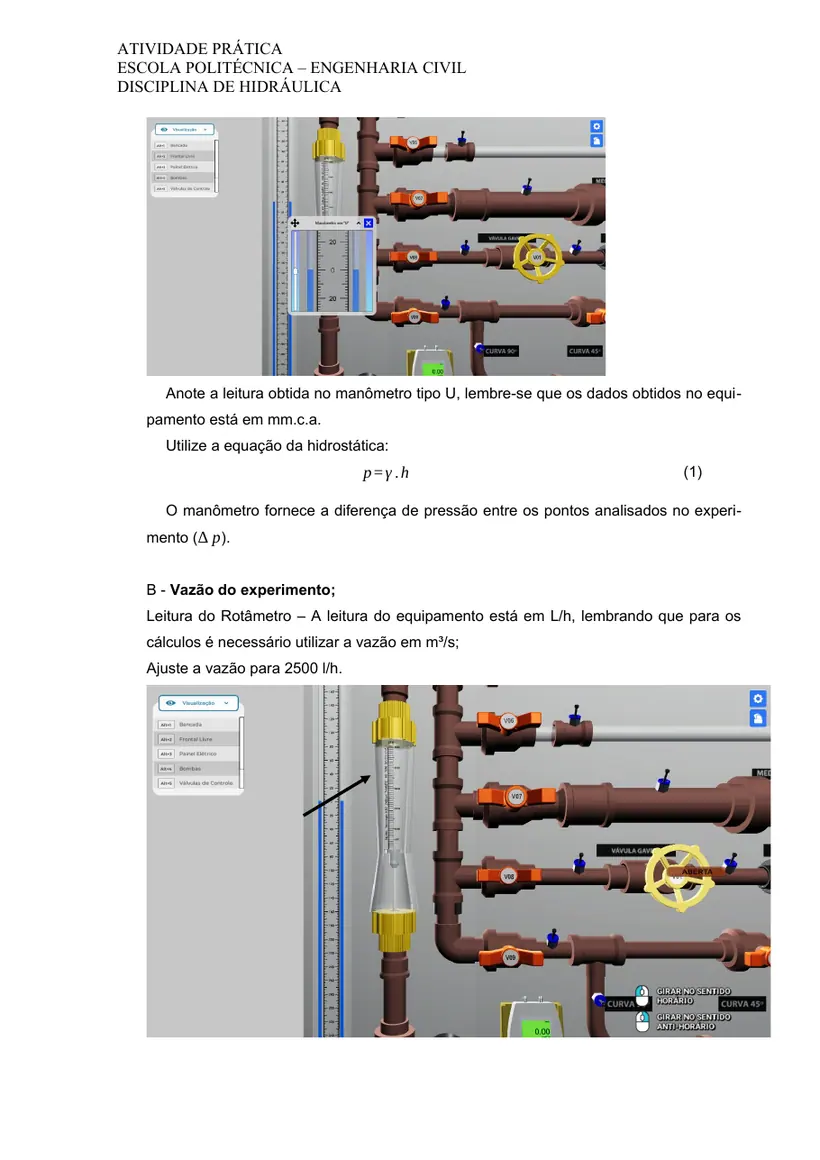

• Anote a leitura obtida no manômetro tipo U, lembre-se que os dados obtidos no equipamento está em mm.c.a.
• Utilize a equação da hidrostática:
• (1)

• O manômetro fornece a diferença de pressão entre os pontos analisados no experimento ().

• B - Vazão do experimento;
• Leitura do Rotâmetro – A leitura do equipamento está em L/h, lembrando que para os cálculos é necessário utilizar a vazão em m³/s;
• Ajuste a vazão para 2500 l/h.

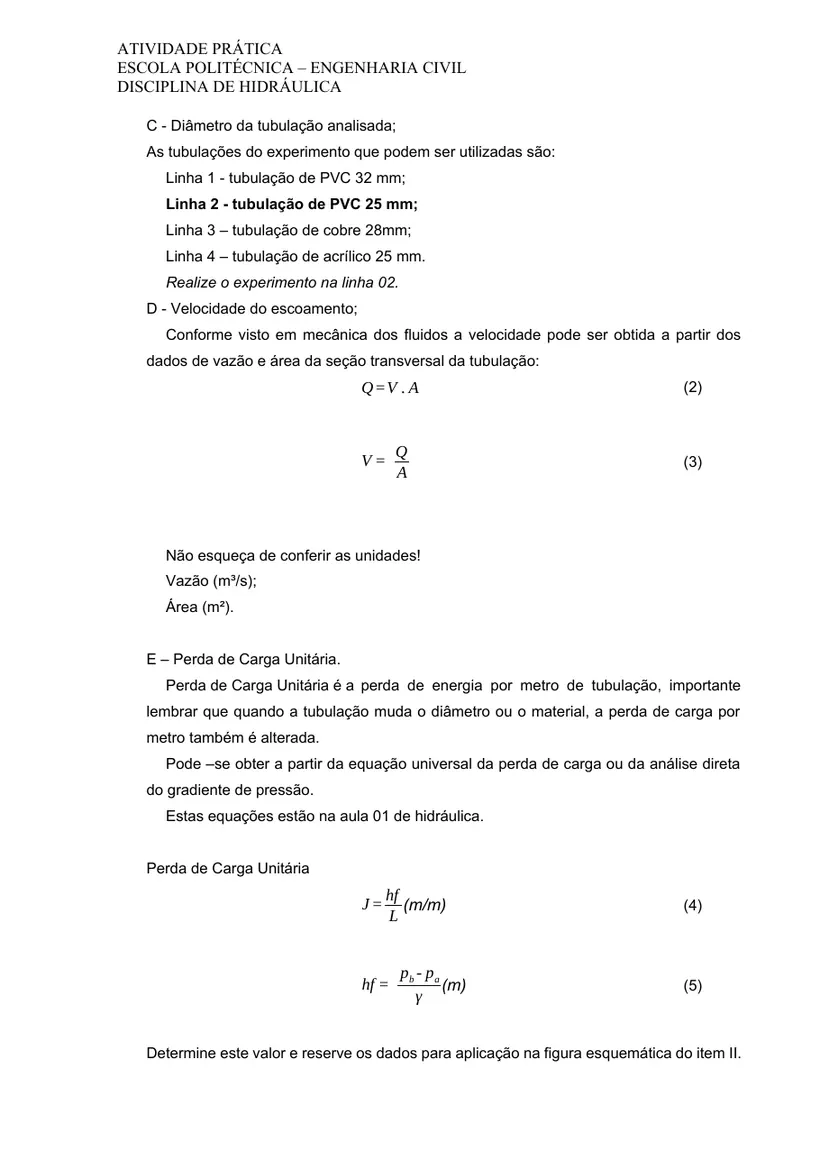

• C - Diâmetro da tubulação analisada;
• As tubulações do experimento que podem ser utilizadas são:
• Linha 1 - tubulação de PVC 32 mm;
• Linha 2 - tubulação de PVC 25 mm;
• Linha 3 – tubulação de cobre 28mm;
• Linha 4 – tubulação de acrílico 25 mm.
• Realize o experimento na linha 02.
• D - Velocidade do escoamento;
• Conforme visto em mecânica dos fluidos a velocidade pode ser obtida a partir dos dados de vazão e área da seção transversal da tubulação:
• (2)

• (3)

• Não esqueça de conferir as unidades!

Vazão (m³/s);

• E – Perda de Carga Unitária.
• Perda de Carga Unitária é a perda de energia por metro de tubulação, importante lembrar que quando a tubulação muda o diâmetro ou o material, a perda de carga por metro também é alterada.
• Pode –se obter a partir da equação universal da perda de carga ou da análise direta do gradiente de pressão.
• Estas equações estão na aula 01 de hidráulica.
• Perda de Carga Unitária
• (m/m) (4)

• (5)

• Determine este valor e reserve os dados para aplicação na figura esquemática do item II.
• F – Laboratório
• Inclua os prints do experimento de laboratório indicando a pressão lida no experimento.
• Perda de Carga Localizada (30 pontos)
• Laboratório 2 – Perda de carga localizada será utilizado para obter as perdas de cargas nos dispositivos que foram utilizados na figura do abastecimento residencial da figura, que consta no item II.

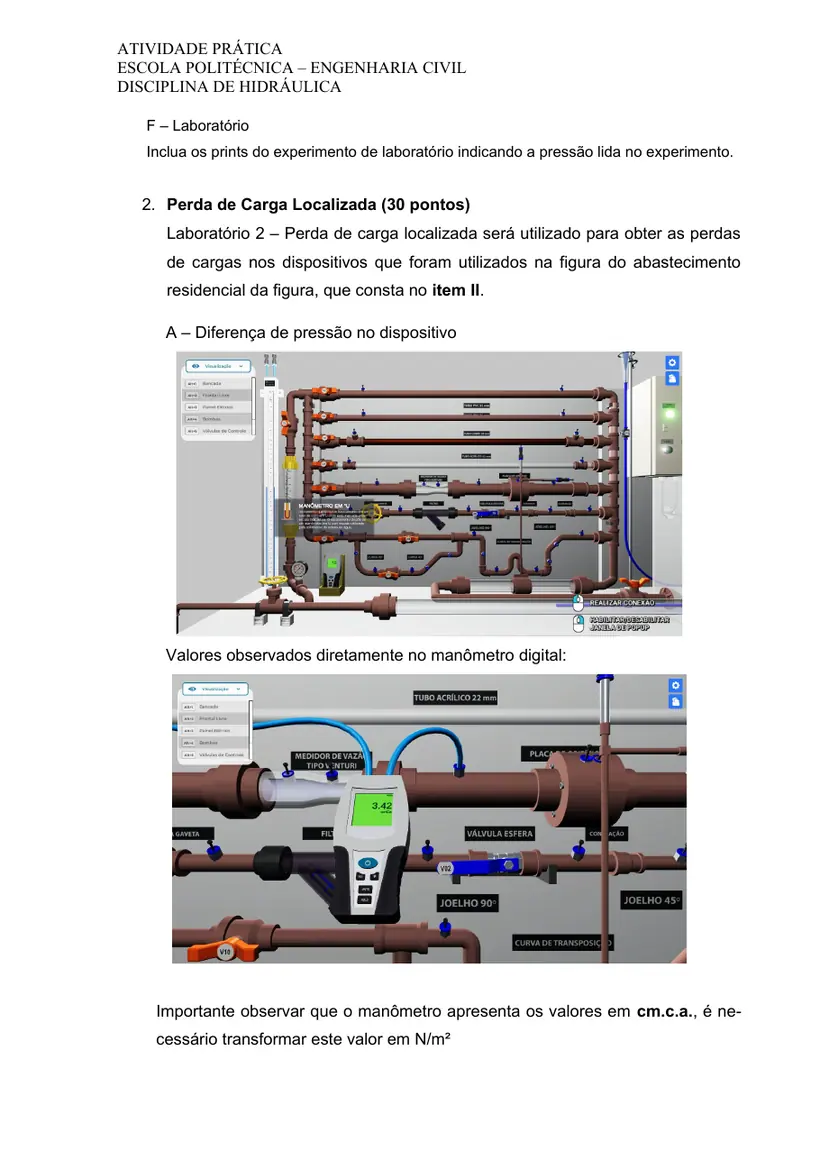

A – Diferença de pressão no dispositivo

Valores observados diretamente no manômetro digital:

• Importante observar que o manômetro apresenta os valores em cm.c.a., é necessário transformar este valor em N/m²
• Anote a leitura obtida no manômetro eletrônico, lembre-se que os dados obtidos no equipamento está em cm.c.a..
• Utilize a equação da hidrostática:
• (6)

• O manômetro fornece a diferença de pressão entre os pontos analisados no experimento ().

• B - Vazão do experimento;
• Leitura do Rotâmetro – A leitura do equipamento está em L/h, lembrando que para os cálculos é necessário utilizar a vazão em m³/s;
• Ajuste a vazão para 2500 l/h.
• C – Dispositivos analisados;
• Os dispositivos para este experimento estão nas linhas:
• Linha 5 - Tubo de Venturi e um placa de orifício;
• Linha 6 – Válvula gaveta, filtro, válvula esfera, contração e uma expansão;
• Linha 7 – Curva 90º, curva 45º, joelho 90º curva de transposição, joelho 45º;
• Realize o experimento nas linhas 06 e 07, utilizando o manômetro digital para verificar cada dispositivo.
• No laboratório é possível identificar cada etapa do processo para alterar a posição do manômetro digital, sendo necessário desligar a bomba para cada uma das substituições.
• D - Velocidade do escoamento;
• Conforme visto em mecânica dos fluidos a velocidade pode ser obtida a partir dos dados de vazão e área da seção transversal da tubulação:
• (7)

• (8)

• Não esqueça de conferir as unidades!

Vazão (m³/s);

• Para fins de cálculo, considere que todos os equipamentos estão com a vazão identificada no rotâmetro e o diâmetro dos equipamentos é 25mm.
• E – Perda de Carga Localizada.
• Perda de Carga Localizada é a perda de energia ocasionada pela mudança no vetor velocidade, seja pela direção, sentido ou intensidade, como o próprio nome diz, refere-se a perda de cada dispositivo encontrado na tubulação.
• Pode –se obter a partir da equação relacionando o coeficiente de cada dispositivo (ks) juntamente a carga cinética da tubulação.
• Estas equações estão na aula 01 de hidráulica.
• Perda de Carga localizada pode ser obtida pela equação:
• (9)

• Determine os valores de cada dispositivo identificado na instalação observada na imagem do item II.
• F – Laboratório
• Inclua os prints do experimento de laboratório indicando a pressão lida no experimento.
• Instalação abastecimento reservatório Residencial (40 pontos) 2233Após obter os valores de perda de cara unitária e os valores das perdas de carga localizadas nas bancadas de experimento, analise o esquema da tubulação utilizada para abastecimento residencial, a seguir:

1 – Redução ou Ampliação;2 – Válvula gaveta;3 – Curva 90º;4 – Joelho 90º .Dados:d=25mm;Q = 2500l/h1 – Redução ou Ampliação;2 – Válvula gaveta;3 – Curva 90º;4 – Joelho 90º .Dados:d=25mm;Q = 2500l/h11 1,5m1,5m 6 m6 m 7,5m7,5m 1,5m1,5m4422 8 m8 m11

BombaHidráulicaBombaHidráulica

• Verifique qual a pressão necessária da bomba para vencer a perda de carga total do sistema e diferença de elevação do reservatório superior.
• Considerações:
• Despreze as perdas localizadas na entrada/saida 1;
• Considere a mesma vazão do experimento e o mesmo diâmetro;
• Considere a pressão na linha d’água do reservatório igual a 0, despreze as cargas cinéticas deste ponto;
• Utilize os valores de perda de carga unitária e perdas de carga localizada obtidas nos experimentos.
• Utilize a equação da energia para determinar o solicitado no enunciado.

• Lembre-se que hp é a perda total do escoamento, obtida pela equação:

• Os experimentos de laboratório indicados anteriormente, deverão ser resolvidos e incluídos no trabalho. A inclusão pode ser realizada digitada diretamente no word, fotografada e incluída como imagem ou inserida como anexo no pdf, contanto que a entrega resulte em apenas um arquivo em pdf.
• Informações Finais:
• O arquivo deve conter capa indicando a instituição, aluno, RU, disciplina, cidade.

CRITÉRIOS AVALIATIVOS:

• Exercícios devem estar legíveis;
• Deve conter todos os elementos solicitados;
• Texto deve estar formatado: Fonte Arial 12, espaçamento 1,5, justificado.

ATENÇÃO: Não serão considerados os textos e/ou exercícios plagiados.

Ver: https://www.significados.com.br/plagio
