Orientações APS – Atividades Práticas Supervisionadas 5º semestre – Engenharia Civil

Manual de Estágio

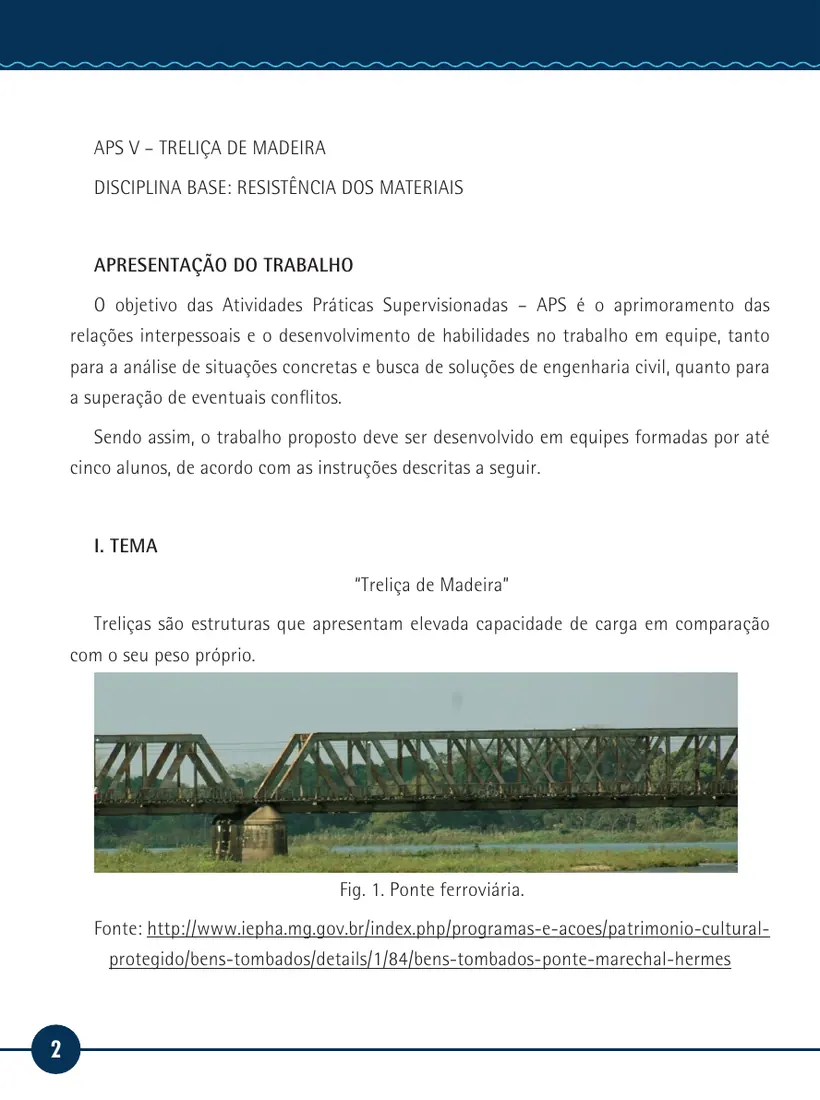

APS V – TRELIÇA DE MADEIRA DISCIPLINA BASE: RESISTÊNCIA DOS MATERIAIS

APRESENTAÇÃO DO TRABALHO

O objetivo das Atividades Práticas Supervisionadas – APS é o aprimoramento das relações interpessoais e o desenvolvimento de habilidades no trabalho em equipe, tanto para a análise de situações concretas e busca de soluções de engenharia civil, quanto para a superação de eventuais conflitos.

Sendo assim, o trabalho proposto deve ser desenvolvido em equipes formadas por até cinco alunos, de acordo com as instruções descritas a seguir.

I. TEMA

“Treliça de Madeira” Treliças são estruturas que apresentam elevada capacidade de carga em comparação com o seu peso próprio.

Fig. 1. Ponte ferroviária.

Fonte: http://www.iepha.mg.gov.br/index.php/programas-e-acoes/patrimonio-culturalprotegido/bens-tombados/details/1/84/bens-tombados-ponte-marechal-hermes 2

Serviço Social

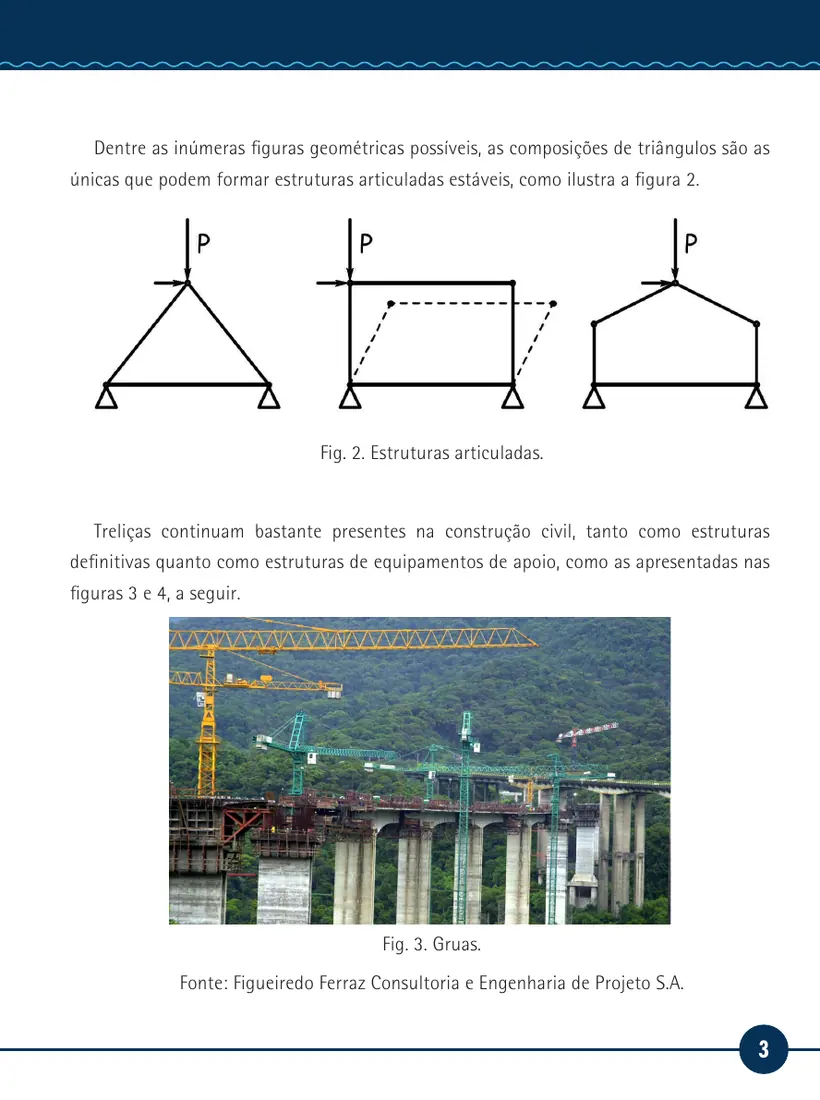

Dentre as inúmeras figuras geométricas possíveis, as composições de triângulos são as únicas que podem formar estruturas articuladas estáveis, como ilustra a figura 2.

Fig. 2. Estruturas articuladas.

Treliças continuam bastante presentes na construção civil, tanto como estruturas definitivas quanto como estruturas de equipamentos de apoio, como as apresentadas nas figuras 3 e 4, a seguir.

Fig. 3. Gruas.

Fonte: Figueiredo Ferraz Consultoria e Engenharia de Projeto S.A.

Manual de Estágio

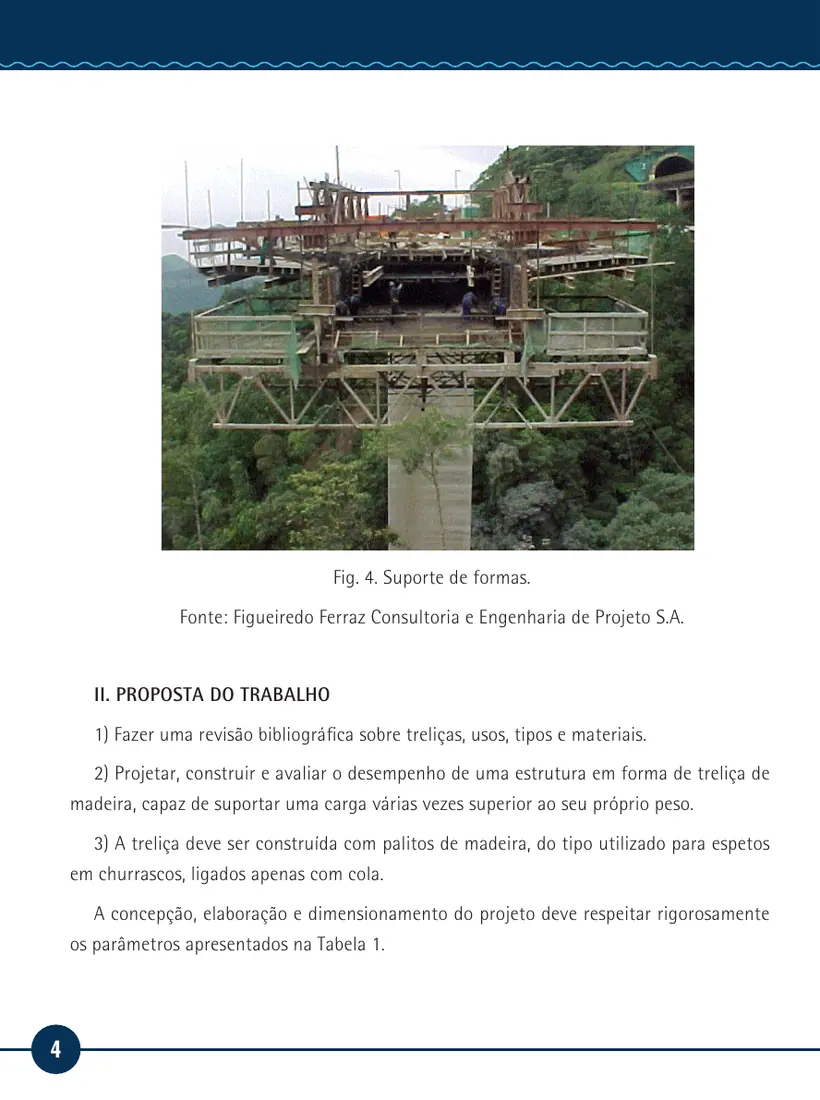

Fig. 4. Suporte de formas.

Fonte: Figueiredo Ferraz Consultoria e Engenharia de Projeto S.A.

II. PROPOSTA DO TRABALHO

• Fazer uma revisão bibliográfica sobre treliças, usos, tipos e materiais.
• Projetar, construir e avaliar o desempenho de uma estrutura em forma de treliça de madeira, capaz de suportar uma carga várias vezes superior ao seu próprio peso.
• A treliça deve ser construída com palitos de madeira, do tipo utilizado para espetos em churrascos, ligados apenas com cola.

A concepção, elaboração e dimensionamento do projeto deve respeitar rigorosamente os parâmetros apresentados na Tabela 1.

Serviço Social

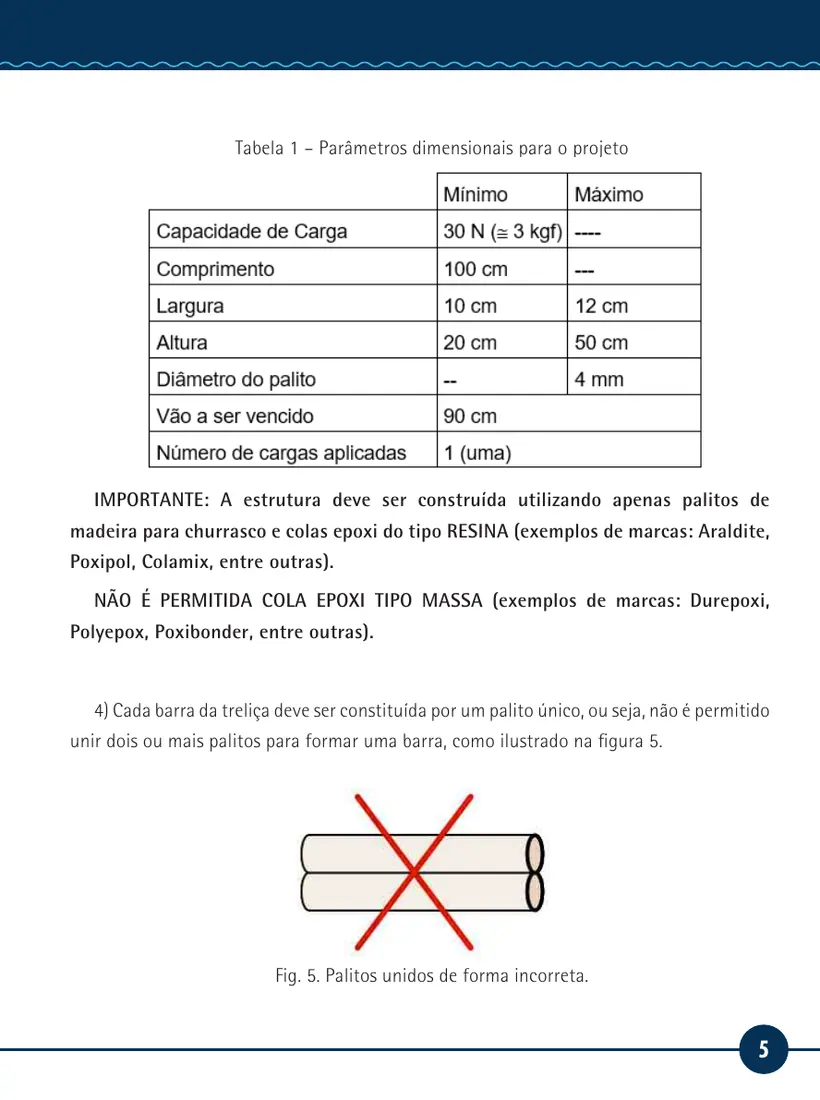

Tabela 1 – Parâmetros dimensionais para o projeto

IMPORTANTE: A estrutura deve ser construída utilizando apenas palitos de madeira para churrasco e colas epoxi do tipo RESINA (exemplos de marcas: Araldite, Poxipol, Colamix, entre outras).

NÃO É PERMITIDA COLA EPOXI TIPO MASSA (exemplos de marcas: Durepoxi, Polyepox, Poxibonder, entre outras).

• Cada barra da treliça deve ser constituída por um palito único, ou seja, não é permitido unir dois ou mais palitos para formar uma barra, como ilustrado na figura 5.

Fig. 5. Palitos unidos de forma incorreta.

Manual de Estágio

O tipo de corte dos palitos fica a critério de cada equipe e as junções por trespasse, representadas na figura 6, podem ter até 5 cm de extensão.

Fig. 6. Corte e junção de palitos.

• A equipe deve elaborar a representação gráfica da treliça projetada, com indicação de todas as suas dimensões, em escala 1:10, semelhante à apresentada na figura 7.

Fig. 7. Treliça suportada por 2 apoios, sujeita a uma carga concentrada.

• Os critérios para a avaliação de desempenho e capacidade de carga da treliça construída pela equipe são expostos a seguir.

ƒ Determinação do peso da treliça, expresso em N.

ƒ Posicionamento da estrutura sobre dois apoios distanciados de 90 cm.

ƒ Aplicação da carga mínima de 30 N (aproximadamente 3 kgf), posicionada no centro do vão livre entre os apoios da estrutura.

Serviço Social

ƒ Após a comprovação de que a estrutura suporta a carga mínima especificada, de- vem ser adicionadas, progressivamente, cargas de 5 N (aproximadamente 0,5 kgf), até que a treliça apresente sintomas de falha estrutural, deformações excessivas, colapso ou ruína.

ƒ A fratura de qualquer elemento da estrutura é considerada falha estrutural. O valor da capacidade de carga é o daquela carga máxima que a estrutura suportou antes de apresentar falha estrutural.

• Descrever as considerações feitas tanto para a definição e o dimensionamento da treliça quanto para propostas de melhoramentos que podem ser feitos em relação ao ponto de rompimento observado na realização do ensaio.

III. APRESENTAÇÃO DO TRABALHO

• O trabalho deverá ser apresentado em formato A4. Todas as etapas do trabalho devem ser escritas em fonte Arial 12, com espaçamento 1,5, margem direita de 2,5 cm e margem esquerda de 2,5 cm.
• O trabalho deve apresentar capa, sumário, introdução, objetivos, metodologia, revisão teórica, descrição do desenvolvimento da própria atividade, conclusão ou considerações finais e bibliografia utilizada.
• A apresentação desse trabalho deve conter, pelo menos, os tópicos relacionados a seguir, ser bem ilustrada e limitar-se a 20 ou 30 páginas.

ƒ Revisão Bibliográfica.

ƒ Representação gráfica da treliça, em escala 1:10.

ƒ Descrição das considerações feitas para concepção, definição e dimensionamento da treliça de madeira.

ƒ Indicação do peso da treliça, do peso a ser suportado e do peso suportado no ensaio, 7

Manual de Estágio antes da ocorrência da falha estrutural.

ƒ Fotos dos integrantes da equipe trabalhando na preparação e montagem da treliça.

ƒ Fotos da realização do ensaio até a ocorrência da falha estrutural, indicando o ponto em que a falha ocorreu.

ƒ Descrição das considerações feitas com relação a propostas de melhoramentos a serem introduzidos no ponto de rompimento observado na realização do ensaio.

ƒ Conclusões ou considerações finais.

ƒ Indicações bibliográficas.

• O trabalho deve ser postado por um integrante da equipe, designado como líder, no sistema Trabalhos Acadêmicos, disponível na área do aluno, em:

As datas para a formação das equipes e as postagens dos trabalhos, pelos líderes de cada um dos grupos, serão informadas em avisos na disciplina no Ambiente Virtual de

Aprendizagem (AVA).
