Atividade Prática de Acionamentos

Eletroeletrônicos

OBJETIVO

Utilizando o inversor de frequência do kit Edith Clarke, para realizar experiências de acionamento do motor elétrico trifásico.

MATERIAL UTILIZADO

A Atividade Prática da disciplina de Acionamentos Eletroeletrônicos deve ser desenvolvida com base neste roteiro e nos vídeos disponibilizados na pasta da Aula 7, no Roteiro de Estudos da disciplina no AVA.

Para a realização desta Atividade Prática serão necessários os materiais a seguir.

• Conjunto Inversor-motor (1 - Automação)
• Multímetro digital (6 – Multímetro Digital)
• Roteiro e vídeo das experiências (disponíveis no AVA, pasta da Aula 7)

INTRODUÇÃO

Há alguns anos, era um desafio obter o controle de velocidade em máquinas e, para isso, eram empregados motores de corrente contínua (CC), o que gerava uma série de problemas como lidar com o custo desses motores e a necessidade de retificação de tensão para alimentá-los. Com o desenvolvimento da eletrônica de potência e uma necessidade constante de diminuição de custos na indústria, surgiu a automação, como uma importante alternativa aos antigos motores de CC.

Nessa esteira, foi desenvolvida uma série de equipamentos para esse fim, sendo que um dos mais utilizados é o inversor de frequência, conforme a Figura 1.

Um inversor de frequência é um dispositivo eletrônico que permite controlar a velocidade de um motor elétrico trifásico, variando a frequência e a tensão que são fornecidas ao motor. Ele é composto por três partes principais: um retificador, que converte a corrente alternada (CA) da rede em CC; um filtro, que suaviza as ondulações da CC; e um inversor, que converte a CC em CA pulsada e modulada, com frequência e amplitude ajustáveis.

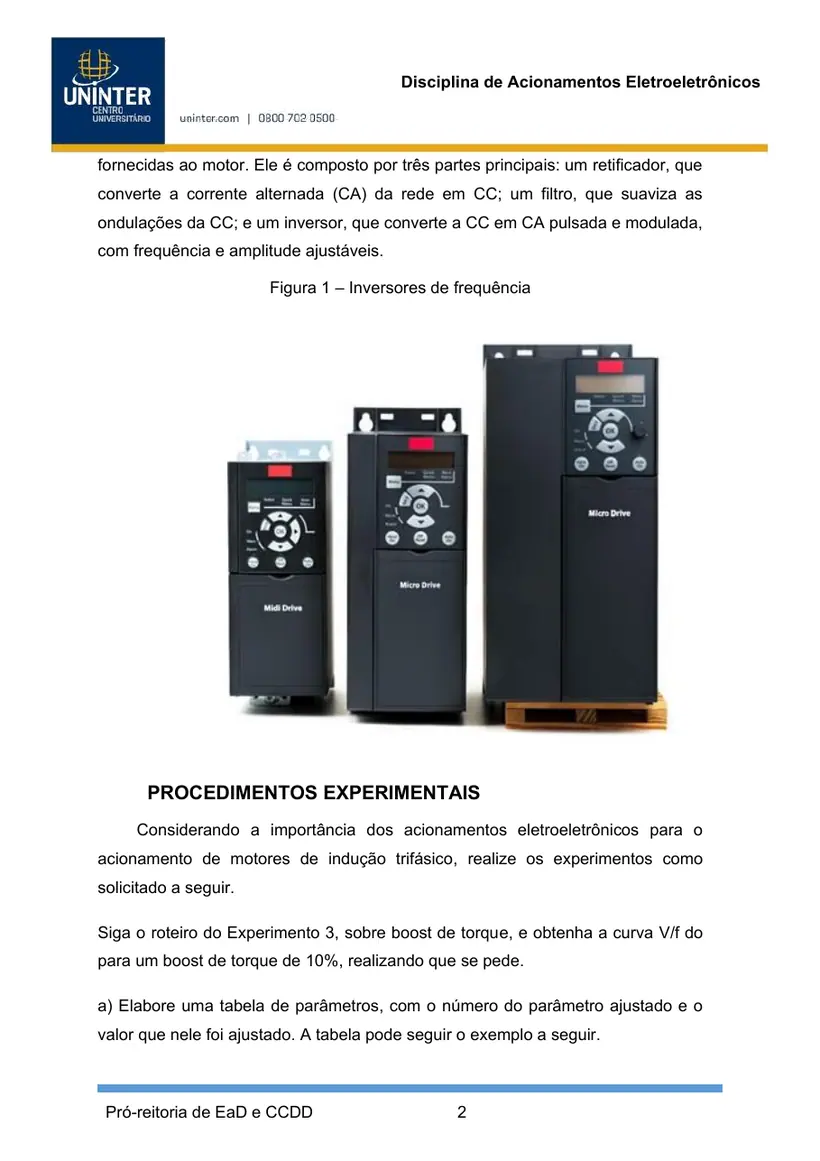

Figura 1 – Inversores de frequência

PROCEDIMENTOS EXPERIMENTAIS

Considerando a importância dos acionamentos eletroeletrônicos para o acionamento de motores de indução trifásico, realize os experimentos como solicitado a seguir.

Siga o roteiro do Experimento 3, sobre boost de torque, e obtenha a curva V/f do para um boost de torque de 10%, realizando que se pede.

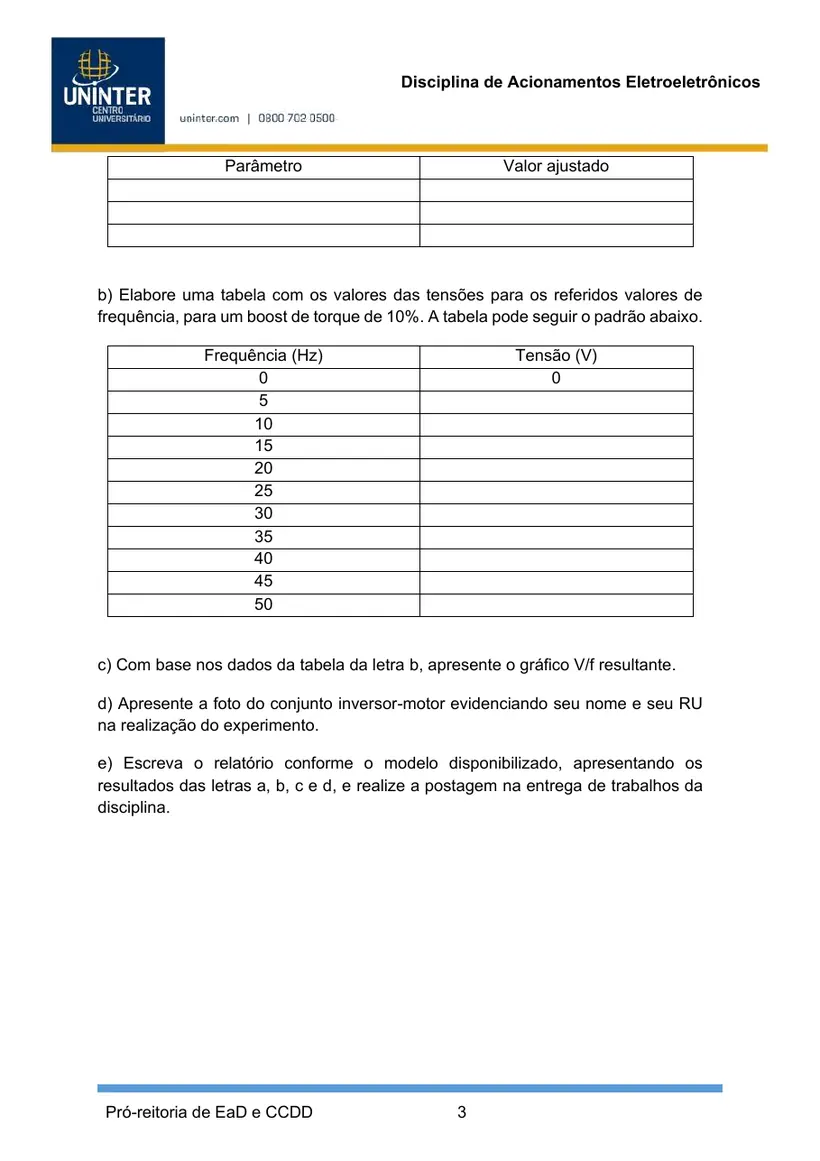

• Elabore uma tabela de parâmetros, com o número do parâmetro ajustado e o valor que nele foi ajustado. A tabela pode seguir o exemplo a seguir.

Parâmetro Valor ajustado

• Elabore uma tabela com os valores das tensões para os referidos valores de frequência, para um boost de torque de 10%. A tabela pode seguir o padrão abaixo.

Frequência (Hz) Tensão (V)

0 0 5 10 15 20 25 30 35 40 45 50

• Com base nos dados da tabela da letra b, apresente o gráfico V/f resultante.
• Apresente a foto do conjunto inversor-motor evidenciando seu nome e seu RU na realização do experimento.
• Escreva o relatório conforme o modelo disponibilizado, apresentando os resultados das letras a, b, c e d, e realize a postagem na entrega de trabalhos da disciplina.
