VIRTUALAB – ROTEIRO DO LABORATÓRIO DE FÍSICA

CAMPO ELETROMAGNÉTICO

Neste experimento você irá verificar que a passagem de uma corrente elétrica ao longo de um fio condutor induz um campo eletromagnético.

Analisar o comportamento magnético da Bússola Você poderá movimentar a bússola e a chave para fechar ou abrir o circuito.

PASSO 1

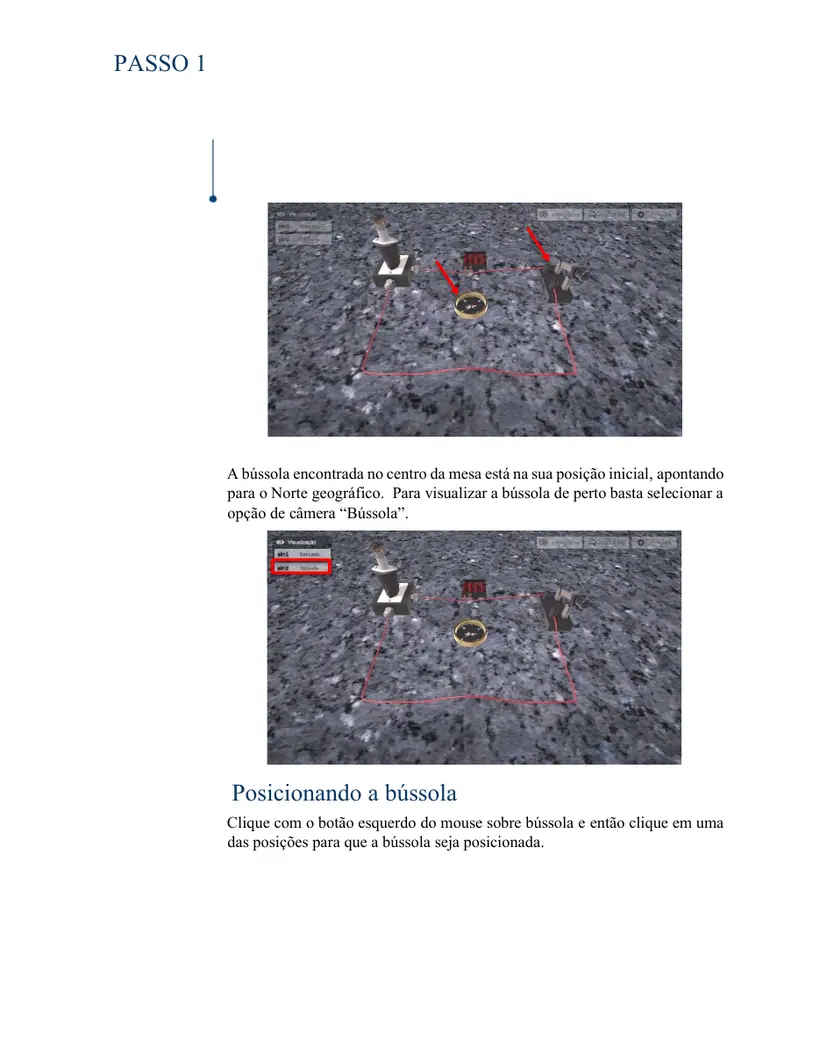

A bússola encontrada no centro da mesa está na sua posição inicial, apontando para o Norte geográfico. Para visualizar a bússola de perto basta selecionar a opção de câmera “Bússola”.

Posicionando a bússola Clique com o botão esquerdo do mouse sobre bússola e então clique em uma das posições para que a bússola seja posicionada.

PASSO 2

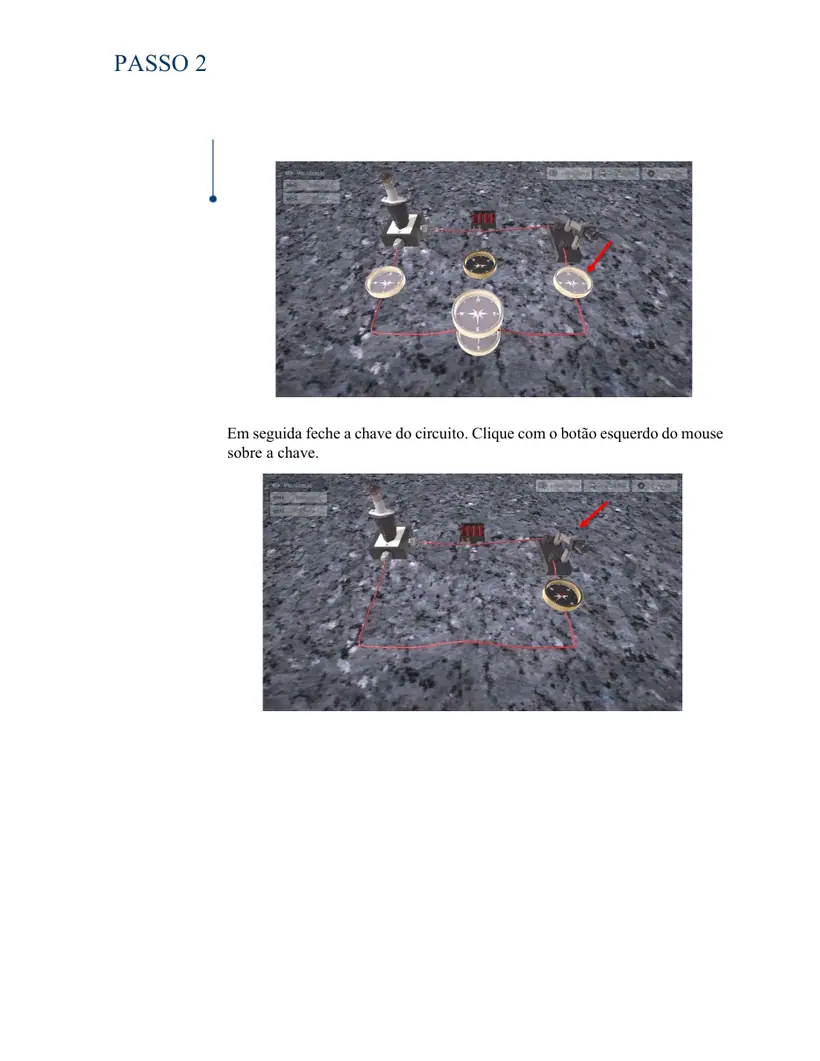

Em seguida feche a chave do circuito. Clique com o botão esquerdo do mouse sobre a chave.

PASSO 3

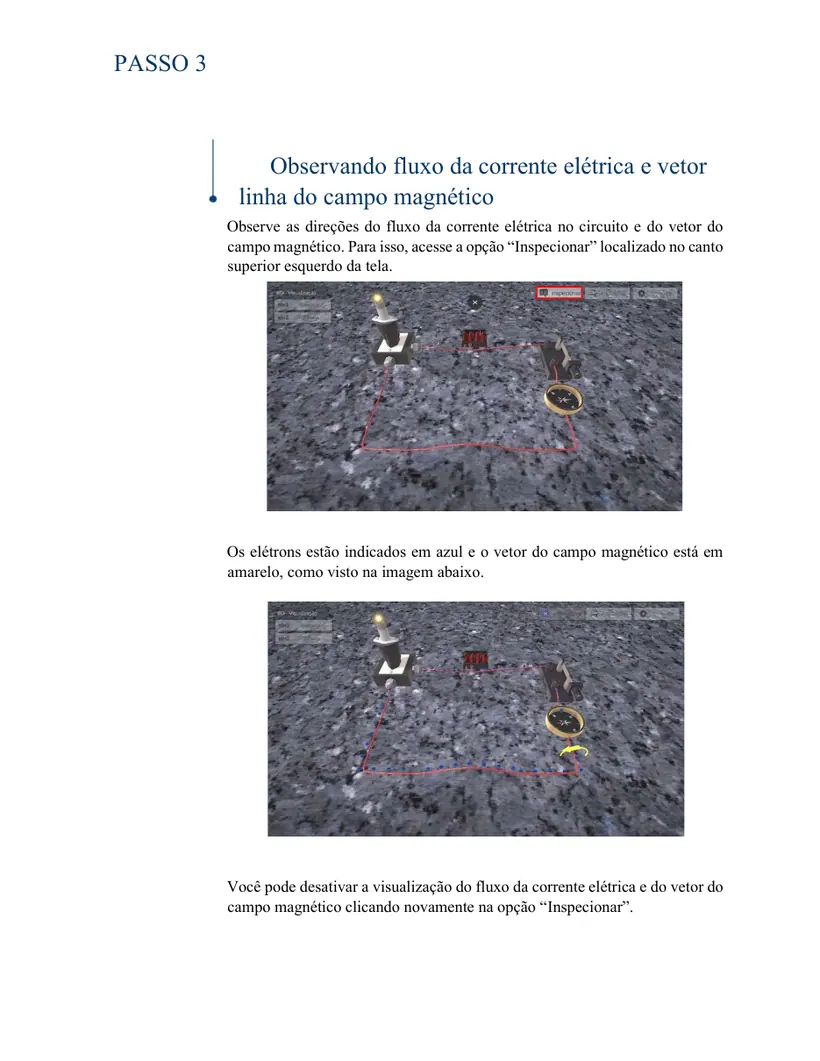

Observando fluxo da corrente elétrica e vetor linha do campo magnético Observe as direções do fluxo da corrente elétrica no circuito e do vetor do campo magnético. Para isso, acesse a opção “Inspecionar” localizado no canto superior esquerdo da tela.

Os elétrons estão indicados em azul e o vetor do campo magnético está em amarelo, como visto na imagem abaixo.

Você pode desativar a visualização do fluxo da corrente elétrica e do vetor do campo magnético clicando novamente na opção “Inspecionar”.

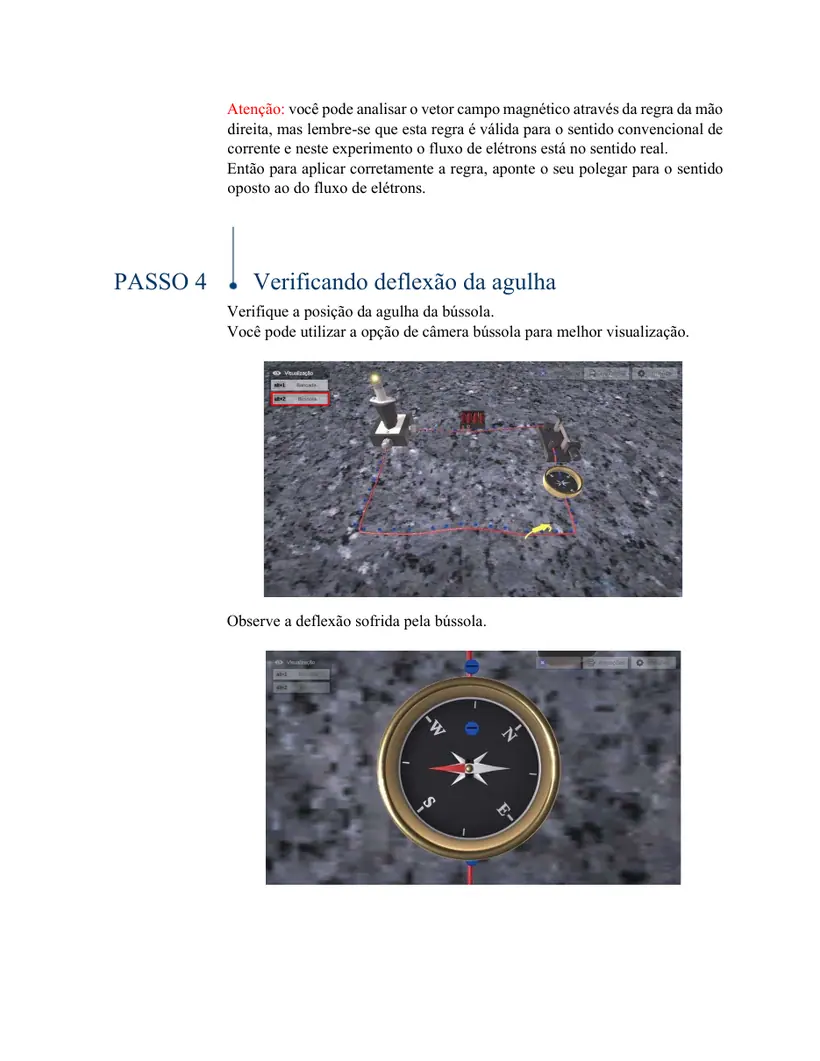

Atenção: você pode analisar o vetor campo magnético através da regra da mão direita, mas lembre-se que esta regra é válida para o sentido convencional de corrente e neste experimento o fluxo de elétrons está no sentido real.

Então para aplicar corretamente a regra, aponte o seu polegar para o sentido oposto ao do fluxo de elétrons.

PASSO 4 Verificando deflexão da agulha Verifique a posição da agulha da bússola.

Você pode utilizar a opção de câmera bússola para melhor visualização.

Observe a deflexão sofrida pela bússola.

PASSO 5 Repetindo o experimento Repita os passos acima listados, posicionando a bússola nas posições restantes e analise a deflexão sofrida pela agulha da bússola para cada posição.
